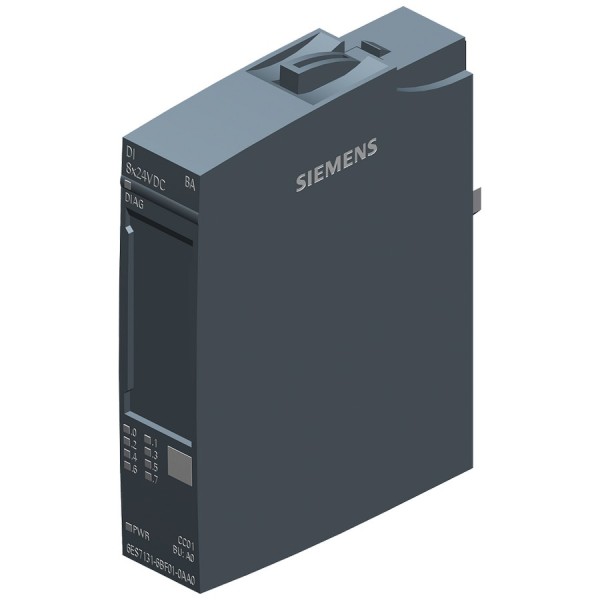

Модуль дискретного ввода Siemens 6ES7131-6BF01-0AA0

В типовом шкафу с удаленными островами ввода-вывода всегда всплывает один и тот же практический вопрос: как быстро и без сюрпризов «снять» дискретные сигналы с датчиков, чтобы контроллер видел реальное состояние линии, а обслуживающий персонал не тратил смену на поиск пропавшего контакта. Модуль дискретного ввода Siemens 6ES7131-6BF01-0AA0 мы обычно закладываем в те места, где важны предсказуемая диагностика, компактность и единая архитектура с остальными узлами ET 200SP.

Siemens ET 200SP и модуль 6ES7131-6BF01-0AA0 в реальной топологии

Серия ET 200SP хорошо «ложится» на распределенные системы: один остров возле механизма, короткие линии до концевиков, меньше наводок и меньше километров кабеля до центрального шкафа. 6ES7131-6BF01-0AA0 - это сигнальный модуль DI базового уровня (BA), который закрывает задачу приема дискретных статусов там, где не требуется сложная логика обработки на уровне входа, но нужна стабильная работа и понятное поведение при отказах.

На практике это выглядит так: датчики положения цилиндров, фотоэлектрические барьеры, концевые выключатели на задвижках, реле давления с дискретным выходом. Вводим сигналы в ET 200SP рядом с машиной, а по сети уводим данные в контроллер. Меньше проблем с «дребезгом» из-за длинных трасс и проще пусконаладка - все в одном узле, в одном стандарте монтажа.

24V DC как стандарт управления и почему это важно для DI

Номинал 24V DC - не просто строка в спецификации. Это совместимость с подавляющим большинством промышленных датчиков и исполнительной арматуры, а также возможность нормально переживать просадки и помехи в реальном шкафу, где рядом сидят пускатели, частотники и силовые клеммы. Для дискретного ввода ключевое - устойчивое распознавание «0/1» при типичных наводках и падениях напряжения на длинных жилах.

Из практики: когда концевик на воротах стоит в 30-40 метрах от острова, падение на кабеле и паразитные наводки легко превращают «единицу» в пограничный уровень. С 24V DC проще обеспечить запас по уровню сигнала, корректно развести общий провод, организовать экранирование и получить повторяемое срабатывание без ложных «миганий» в PLC.

Siemens 6ES7131-6BF01-0AA0 как базовый DI: что дает уровень BA

Уровень функций BA (Basic) мы рассматриваем как рациональный выбор для массовых дискретных сигналов. Там, где не нужны расширенные режимы вроде сложной параметризации фильтрации или специализированной диагностики по каждому каналу, базовый модуль позволяет держать проект в управляемых рамках: меньше настроек - меньше ошибок при тиражировании шкафов.

При этом базовый модуль не означает «без инженерной дисциплины». Мы все равно закладываем нормальную цепочку: маркировка, единые потенциалы, контроль питания 24V, разделение групп по назначению (например, аварийные цепи отдельно от технологических). В результате входы работают предсказуемо, а поиск неисправностей сводится к проверке датчика, кабеля и клемм - без долгих «танцев» вокруг параметров.

Форм-фактор SM в ET 200SP: плотность и сервис без простоя

Форм-фактор сигнального модуля (SM) в ET 200SP удобен именно эксплуатационно. В проектах, где счет идет на сантиметры DIN-рейки, компактность дает реальную экономию места и аккуратную компоновку. А при обслуживании важнее другое: модульная структура упрощает замену и локализацию проблем. Когда на линии «пропадает» один датчик, мы не дергаем весь узел - проверяем конкретный канал, конкретный модуль, конкретную группу клемм.

Мини-пример: на конвейере периодически не фиксируется наличие тары. По журналу контроллера видно, что вход «проседает» на доли секунды. С островом ET 200SP рядом с участком мы быстро исключаем трассу до шкафа, проверяем питание 24V на месте, осматриваем клеммы и разъем датчика. В 80% случаев причина - контакт или механика датчика, и наличие локального DI уменьшает время диагностики.

PNP-логика в окружении 24V и корректные схемы включения

В системах с датчиками PNP (транзисторные выходы) важно согласовать общие потенциалы и понять, как формируется сигнал относительно 0V. Хотя 6ES7131-6BF01-0AA0 является модулем ввода, в реальных проектах он всегда работает «рядом» с PNP-датчиками и соответствующей логикой коммутации. Мы обычно требуем от монтажников одинакового подхода: единый 0V по сегменту, аккуратное распределение +24V по группам, контроль токов по общим жилам, чтобы избежать паразитных падений и ложных переключений.

Если на линии много индуктивных нагрузок и рядом «шумные» цепи, дополнительно продумываем развязку питания датчиков, закладку клемм под диагностику и нормальную схему заземления. Это мелочи на стадии шкафа, но они решают вопрос стабильности входов в круглосуточной эксплуатации.

Где Siemens 6ES7131-6BF01-0AA0 обычно отрабатывает лучше всего

• Распределенные участки: упаковочные машины, конвейерные линии, транспортные системы, где выгодно унести I/O ближе к механике.

• Сигналы «сухой контакт» и стандартные датчики 24V: концевики, прессостаты, сигнализаторы уровня с дискретным выходом.

• Тиражируемые шкафы: когда важно повторять решение без лишней параметризации и держать единый стандарт по ET 200SP.

Если нужен надежный дискретный ввод в архитектуре ET 200SP без усложнения проекта, берем Siemens 6ES7131-6BF01-0AA0 и увязываем его с нормальной схемотехникой 24V, потенциалами и диагностикой на месте. Сообщите нам состав датчиков и топологию участка - подберем корректную конфигурацию острова и согласуем подключение на уровне схем и монтажа.
