Модуль дискретного ввода Siemens 6ES7131-6FD01-0BB1

На объектах, где по месту уже разведены «взрослые» цепи 120-230 В AC (концевики на воротах, датчики уровня с релейным выходом, контакты пускателей, сигнализация от щита силового), всегда возникает типовая инженерная проблема: как завести эти сигналы в ПЛК без лишних промежуточных реле, без зоопарка интерфейсных преобразователей и без риска словить наводку от силовой части. В таких проектах мы обычно ставим модуль дискретного ввода Siemens 6ES7131-6FD01-0BB1 - он рассчитан именно на прием переменного напряжения промышленного диапазона и нормально переживает реальную эксплуатацию, а не стендовые условия.

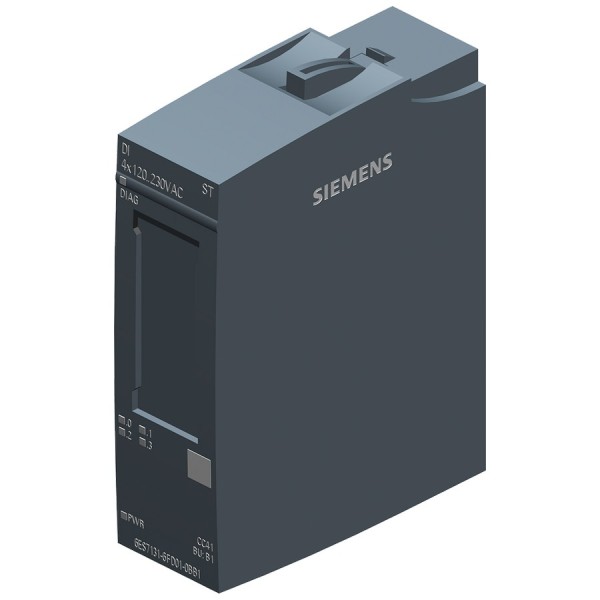

Siemens 6ES7131-6FD01-0BB1 в составе ET 200SP

Серия ET 200SP удобна, когда нужно компактно собрать распределенный ввод-вывод рядом с оборудованием и увести в контроллер только сеть. Мы применяем 6ES7131-6FD01-0BB1 как «полевой» DI для шкафов у линии: короткие кабельные трассы до датчиков, меньше паразитных емкостей, проще диагностика. В отличие от решений, где 230 В AC сначала «глушат» через реле на 24 В DC, здесь меньше компонентов - соответственно, меньше точек отказа и меньше работ по обслуживанию.

Важно понимать практический эффект: когда у вас десятки дискретных сигналов с разных шкафов и клеммников, каждый лишний промежуточный элемент добавляет неопределенность - дребезг, задержки, нагрев, деградацию контактов. Прямой ввод переменного сигнала в модуль снимает часть этих рисков.

Номинальное напряжение 120..230 V AC как инженерное преимущество

Поддержка диапазона 120..230 V AC полезна не «для галочки». На реальных площадках встречается и 127/220 В, и 110/220 В (через трансформаторы), и нестабильные сети на удаленных установках. Мы закладываем такие модули, когда ожидаем разброс по питанию и хотим избежать ситуации, когда при просадке вход «не дотягивает» до порога и контроллер видит ложные переходы.

Мини-пример из практики: контакт вспомогательной группы пускателя на шкафу вентиляции приходит в шкаф автоматики по длинной линии. При пуске двигателя по сети гуляют помехи и кратковременные просадки. Модуль, рассчитанный на работу с AC уровнем, в таких режимах ведет себя устойчивее, чем попытка тянуть этот же сигнал на 24 В DC без грамотного подавления наводок и без экранирования.

Уровень функций ST у Siemens ET 200SP

Исполнение ST (Standard) мы выбираем, когда приоритет - предсказуемая базовая логика дискретного ввода без усложнения: надежно считать состояние контакта, обеспечить штатную диагностику и не раздувать конфигурацию. В типовых задачах - сигнал «авария», «дверь открыта», «пуск разрешен», «концевик сработал» - именно стабильность и повторяемость важнее, чем экзотические режимы обработки.

При пуско-наладке это тоже дает выигрыш: меньше времени уходит на проверку каналов, проще сопоставлять полевые цепи с адресацией, легче объяснять обслуживание на стороне эксплуатации (электрики видят привычные цепи 230 В AC и понимают, куда смотреть при обрыве или пропадании фазы).

Форм-фактор сигнального модуля SM и компоновка в шкафу

Форм-фактор SM в ET 200SP ценен в плотной компоновке. Мы часто собираем узлы ввода-вывода в небольших шкафах на раме машины, где критичны ширина рейки, доступ к клеммам и нормальная маркировка. Когда модуль под переменный ввод стоит рядом с силовыми аппаратами, важна аккуратная трассировка: разделяем группы проводников, придерживаемся радиусов изгиба, используем корректные наконечники - и тогда сам ввод работает спокойно, без «мистики» в виде плавающих сигналов.

Отдельно отмечаем эксплуатационный момент: при обслуживании персоналу проще работать с единообразными модулями одной серии. ET 200SP позволяет стандартизировать запасные части, а это в ремонтных окнах экономит часы, а иногда и смены.

Где Siemens 6ES7131-6FD01-0BB1 особенно уместен

• Прием дискретных сигналов от оборудования с релейными контактами, где штатно присутствует 230 В AC, и не хочется городить развязку на промежуточных реле.

• Модернизация старых шкафов: сигнальные цепи AC уже разведены, а добавлять источники 24 В и переделывать схемы экономически невыгодно.

• Распределенные станции ввода-вывода по месту - рядом с механизмом, чтобы сократить длину линий и улучшить помехоустойчивость.

Если вам нужно аккуратно и технологично завести дискретные AC-сигналы в ET 200SP без лишней «обвязки», закладывайте Siemens 6ES7131-6FD01-0BB1 в проект и согласуем схему подключения под вашу полевую часть.
