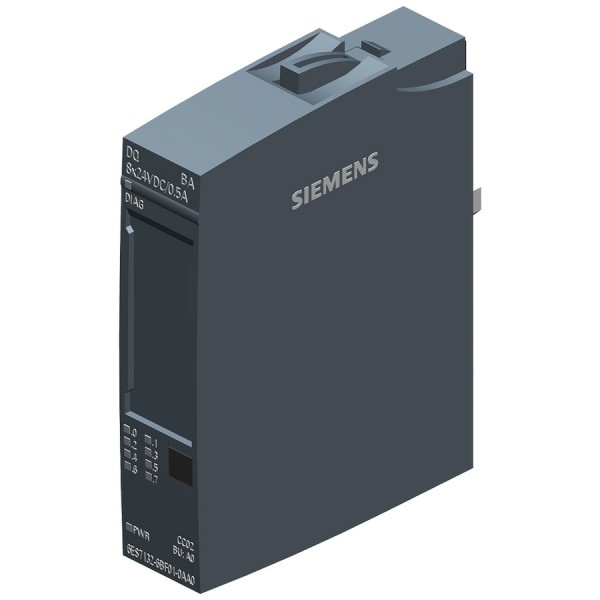

Модуль дискретного вывода Siemens 6ES7132-6BF01-0AA0

На практике модуль дискретного вывода берут не ради «галочки» в спецификации, а чтобы без сюрпризов включать реальную нагрузку: электромагнитные клапаны, пускатели через промежуточные реле, сигнальные колонны, тормоза, заслонки. В таких узлах важны два момента: предсказуемое поведение выхода при коммутации и понятная диагностика при пусконаладке. Модуль дискретного вывода Siemens 6ES7132-6BF01-0AA0 из линейки ET 200SP как раз про это - нормальная инженерная база без избыточных функций, когда нужно стабильно «щелкать» 24-вольтовыми цепями и быстро локализовать проблему в шкафу.

Siemens 6ES7132-6BF01-0AA0 в ET 200SP как узел управления нагрузкой

Мы ставим ET 200SP там, где требуется компактная удаленная периферия с понятной модульностью: один и тот же остров может обслуживать несколько зон, а выходы физически находятся ближе к исполнительным механизмам. Это снижает длину кабелей на дискретку, уменьшает наводки и упрощает трассировку. Для 6ES7132-6BF01-0AA0 ключевым является транзисторная логика PNP: модуль «подает плюс» на нагрузку, что удобно в типовых 24V DC системах с общим 0V на клеммниках. На вводе питания и в цепях возврата проще держать порядок, а электрики реже ошибаются при расключении.

В эксплуатации это проявляется банально: открыли дверцу шкафа, посмотрели индикацию канала, прозвонили линию - и понимаете, где пропало питание или где «потеряли ноль». Для сервисных выездов это экономит часы.

Выходы PNP (транзистор) и ток 0.5 A - почему это важно на объекте

Транзисторный выход по сравнению с релейным быстрее, тише и, главное, не имеет механического износа контактов. Но инженерный нюанс - правильная оценка тока и характера нагрузки. Ток на канал 0.5 A позволяет уверенно управлять большинством катушек клапанов и небольших реле, а также группой индикаторов. Если, например, у вас клапан с пусковым броском и длинным кабелем, мы обычно закладываем запас по нагреву и проверяем, что схема защиты (диод/TVS на катушке) выполнена корректно. Это снижает выбросы и вероятность «фантомных» срабатываний соседних цепей на фоне помех.

Мини-пример из типового проекта: PNP-выходом модуля включаем промежуточное реле 24V DC, а уже его контактами - катушку контактора на силовой шкаф. Так мы разгружаем электронный выход по пусковым токам и получаем гальваническую развязку в силовой части. В результате модуль живет дольше, а диагностика цепочки становится прозрачной: «выход модуля - реле - контактор».

Уровень функций BA (Basic) у Siemens 6ES7132-6BF01-0AA0 и логика диагностики

Уровень BA (Basic) выбирают, когда не требуется сложная параметризация или расширенная функциональная безопасность, но нужна надежная дискретная коммутация в составе стандартной архитектуры. Мы ценим такие модули за предсказуемость: меньше «умных» режимов - меньше спорных ситуаций при приемке и меньше времени на согласование с эксплуатацией. При этом базовая диагностика по каналам и по модулю остается рабочим инструментом для пусконаладки: быстро видим, что команда из PLC приходит, а дальше разбираемся - обрыв линии, перепутанная полярность, замыкание нагрузки или отсутствие общего 0V.

Если объект с высокой плотностью сигналов, BA-модуль помогает держать проект в рамках по стоимости и срокам без потери ремонтопригодности. Это особенно заметно на распределенных системах, где одинаковые узлы повторяются десятками.

Сигнальный модуль (SM) ET 200SP - компоновка шкафа и обслуживание

Форм-фактор сигнального модуля в ET 200SP мы рассматриваем как «кирпичик» для аккуратной компоновки: логичная адресация, понятная маркировка, доступ к клеммам и замена в случае неисправности без перекладки всего острова. Когда шкаф собран плотно, критично, чтобы модуль не требовал танцев с отверткой и не заставлял отключать половину периферии ради одной точки. В реальных цехах это означает меньше простоя и меньше риска, что при аварийной замене перепутают провода.

Где модуль дискретного вывода Siemens 6ES7132-6BF01-0AA0 работает особенно уверенно

• Локальные узлы управления пневмоостровами: короткие линии до клапанов, меньше паразитных помех.
• Конвейерные участки и сортировка: быстрые включения световой сигнализации, отсечек, простых исполнительных механизмов.
• Модернизация старых шкафов: когда переводим релейную логику на PLC, но хотим сохранить привычную 24V DC инфраструктуру.

Во всех этих случаях ценится именно сочетание: PNP-транзистор для типовых цепей, разумный ток на канал и базовая функциональность без усложнения проекта.

Если подбираете дискретные выходы под ET 200SP и хотите закрыть задачу надежного управления 24V нагрузками с понятной сервисной диагностикой - закладывайте Siemens 6ES7132-6BF01-0AA0 в спецификацию и согласуем его применение под ваши реальные исполнительные цепи.
