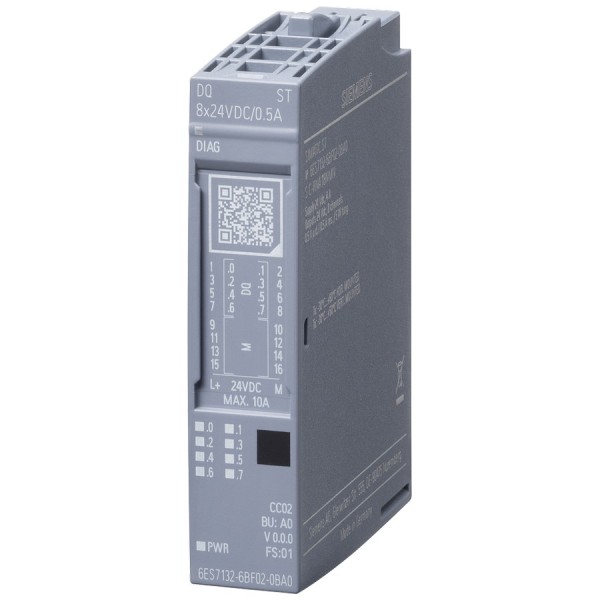

Модуль дискретного вывода Siemens 6ES7132-6BF01-0BA0

В реальных шкафах управления дискретные выходы чаще всего «умирают» не от паспортной нагрузки, а от мелочей: индуктивные выбросы от клапанов, общие минуса, плохая развязка групп питания, нагрев в плотной компоновке и человеческий фактор при обслуживании. Поэтому, когда мы закладываем модуль дискретного вывода, смотрим не только на число каналов, а на то, как он поведет себя в типовой эксплуатации: коммутация соленоидов, промежуточных реле, светосигнальных колонн, контакторов малой мощности.

Siemens 6ES7132-6BF01-0BA0 в узле управления исполнительными механизмами

Модуль дискретного вывода Siemens 6ES7132-6BF01-0BA0 из линейки ET 200SP - это рабочая «лошадка» для коммутации 24 В цепей постоянного тока, когда требуется предсказуемая логика включения и повторяемый тепловой режим. Транзисторная схема PNP на выходе удобна в стандартной европейской/российской практике, где полевая нагрузка получает «плюс» с выхода, а общий 0V собран на клеммных шинах. В обслуживании это снижает вероятность переполюсовки при замене нагрузки и упрощает прозвонку цепей обычным мультиметром.

Номинальная токовая способность на канал позволяет уверенно работать с типовыми катушками пневмораспределителей, малогабаритными реле интерфейсных модулей и световой индикацией. Важно, что запас по току - это не «про мощнее», а про меньший нагрев дорожек и ключей при длительном включении. В шкафах с плотной компоновкой это напрямую влияет на стабильность, особенно летом или при слабой вентиляции.

Серия Siemens ET 200SP и форм-фактор сигнального модуля SM

ET 200SP ценим за модульность и аккуратную механику: на объекте часто нужно расширить станцию на пару выходов под дополнительный клапан или заслонку, не перекраивая весь шкаф. Форм-фактор сигнального модуля (SM) логично встраивается в станцию, и при грамотной маркировке клемм и групп питания обслуживающий персонал быстро локализует нужный канал.

Отдельный плюс платформы - дисциплина компоновки: питание, группировка цепей, понятная адресация в проекте. На этапе ПНР это экономит часы на поиске «почему не щелкает», потому что структура станции читается и в железе, и в конфигурации.

DO PNP 24V DC: что это дает в эксплуатации

Выходы PNP (транзисторные) дают более быструю и бесшумную коммутацию по сравнению с релейными, что заметно в задачах с частыми переключениями: дозаторы, шаговые последовательности, сортировочные линии, упаковочные автоматы. Нет механического износа контактов, а значит, меньше деградации на «дребезге» и меньше сюрпризов после пары миллионов циклов.

При этом транзисторные выходы требовательнее к культуре подключения индуктивностей. Мы в проектах всегда закладываем защиту: диоды/TVS на катушках, правильную прокладку 0V, разделение силовых и сигнальных жгутов. Это не теория - один «голый» соленоид без демпфера способен за сезон выжечь выход или начать ловить фантомные срабатывания на соседних каналах из-за помех.

Уровень функций ST (Standard) у Siemens 6ES7132-6BF01-0BA0

Исполнение ST - это про стандартный набор функций без усложнений, когда нужна надежная дискретная коммутация и понятное поведение в диагностике. Такой выбор оправдан на большинстве машинных узлов: включить/выключить, контролировать состояние по логике, отрабатывать аварийные алгоритмы на уровне ПЛК. Чем меньше «магии» внутри, тем проще сопровождение: инженер АСУ на смене быстрее восстановит линию, а проектировщик не будет привязан к редким опциям.

На практике это выглядит так: модуль отрабатывает команды из программы, а диагностику мы строим системно - от статусов в контроллере до проверок по месту (контроль питания группы, тестовая нагрузка, прозвонка клемм). В ET 200SP это удобно организуется в составе станции, без лишних переходников.

Типовые сценарии, где модуль дискретного вывода Siemens уместен

• Управление пневмоклапанами и гидрораспределителями 24 В с корректной защитой катушек и разнесением общих проводников.
• Подача сигналов на промежуточные реле в случаях, когда нужно развязать «грязное» поле или коммутировать нагрузки с большим пусковым током.
• Световая/звуковая сигнализация, маяки, стековые колонны - особенно там, где важны быстрые переключения режимов и отсутствие механического износа.

Если подбираем выходной модуль под реальный объект, мы рекомендуем сразу согласовать тип нагрузок (индуктивность, длины линий, пусковые токи), схему общего 0V и требования по диагностике в проекте. Модуль дискретного вывода Siemens 6ES7132-6BF01-0BA0 закрывает типовую задачу «надежно коммутировать 24 В DO в ET 200SP» без лишней экзотики.

Передайте нам схему ваших нагрузок и компоновку станции ET 200SP - подберем корректную обвязку (защита, группировка питания, рекомендации по монтажу) и поставим Siemens 6ES7132-6BF01-0BA0 в нужной конфигурации.
