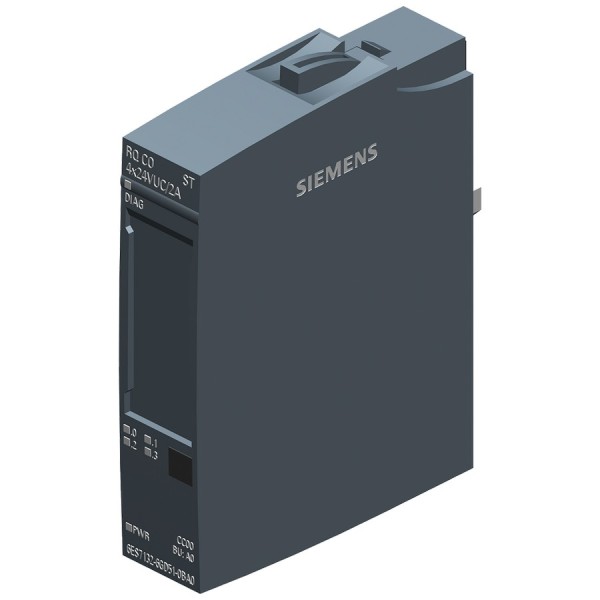

Модуль дискретного вывода Siemens 6ES7132-6GD51-0BA0

Когда на объекте нужно надежно коммутировать исполнительные цепи 24V DC, мы обычно упираемся не в «количество выходов», а в физику эксплуатации: пусковые токи катушек, наводки от частотников, деградацию контактов, разницу потенциалов между шкафами. Модуль дискретного вывода Siemens 6ES7132-6GD51-0BA0 как раз закрывает этот класс задач за счет релейной коммутации и гальванической развязки - то, что в реальных щитах дает предсказуемое поведение без сюрпризов на пуске и при аварийных режимах.

Siemens 6ES7132-6GD51-0BA0 в реальной схеме управления

Типовой сценарий: PLC отрабатывает логику, а модуль выводов должен «честно» щелкнуть внешней нагрузкой - клапаном, пускателем, соленоидом, световой колонной. В отличие от транзисторных выходов, реле проще переживает неоднозначные нагрузки и ошибки на стадии монтажа. Например, при подключении цепей с общими «землями» из разных шкафов гальваническая изоляция помогает не тащить паразитные токи по сигнальным проводам и не ловить фантомные срабатывания при импульсных помехах.

Мы часто видим на площадках комбинацию: аналоговые измерения рядом с силовой частью. Релейные DO в таких случаях полезны тем, что отделяют «грязную» силовую коммутацию от логики, снижая вероятность того, что помеха от индуктивной нагрузки пробьет обратно в шину станции.

Серия Siemens ET 200SP и логика модульности

6ES7132-6GD51-0BA0 относится к семейству ET 200SP, и здесь важна не «брендовость», а инженерная идея: компактная модульная периферия, которую удобно разносить по шкафу и по объекту. Когда периферия стоит ближе к полю, уменьшается длина кабелей дискретных сигналов, а значит - меньше наводок, меньше падений напряжения на длинных линиях и проще диагностика по участкам. Для нас это напрямую влияет на время пусконаладки: меньше неопределенности, где именно «теряется» сигнал.

Релейные DO 24V DC: зачем это нужно на практике

Номинал 24V DC - стандарт для промышленной автоматики, но критичны детали. Релейный выход в этом модуле удобен, когда:

• нагрузка индуктивная и с непредсказуемыми бросками тока (катушки клапанов, промежуточные реле, небольшие контакторы);
• в цепи есть разные источники питания, и нужно аккуратно разделить потенциалы, не создавая «петель земли»;
• требуется понятная электромонтажнику логика - «сухой контакт» часто проще встроить в существующую схему шкафа при модернизации.

Токовая способность канала 2 A важна не как цифра из паспорта, а как запас по режимам. На реальном объекте катушка может потребовать кратковременный повышенный ток на срабатывание, а при пониженном напряжении питания (длинные линии, просадка БП) реле все равно должно надежно отработать команду. Мы обычно закладываем запас и обязательно ставим корректные цепи защиты индуктивностей (диоды/RC-цепочки) - это продлевает ресурс контактов и уменьшает ЭМС-проблемы.

Гальваническая изоляция в Siemens 6ES7132-6GD51-0BA0 как средство борьбы с «плавающими» ошибками

Самые дорогие по времени неисправности - интермиттирующие: то работает, то нет. Гальваническая развязка помогает, когда рядом силовые кабели, частотные приводы, сварочные посты или просто «шумная» сеть питания. Изоляция снижает передачу помех по общим цепям и делает поведение дискретных выходов более повторяемым. На практике это выражается в том, что исчезают случайные срабатывания, а контроллер перестает «видеть» несуществующие команды в моменты пуска мощных потребителей.

Уровень функций ST (Standard) и что мы от него ожидаем

ST - это не про урезанность, а про предсказуемость: стандартный функциональный уровень без специфических «фишек», которые на части проектов не востребованы, но усложняют сопровождение. Для типовых задач дискретного управления - включить/выключить, отработать блокировки, обеспечить простую диагностику - такой набор оптимален. Меньше экзотики в конфигурации - проще передача проекта между сменами и подрядчиками, меньше риск ошибок при замене модуля на площадке.

Сигнальный модуль (SM) Siemens: монтаж и обслуживание

Форм-фактор сигнального модуля удобен тем, что его воспринимают как «кирпичик» системы: быстро локализуем отказ по месту, проще организовать запасные части, легче стандартизировать шкафы. При регламентных работах это дает практический плюс: если в линии важно время восстановления, модульная замена быстрее, чем поиск дефекта в промежуточных реле или в самодельных сборках.

Если вам нужен дискретный релейный вывод для ET 200SP с нормальной помехоустойчивостью и развязкой по полю - закладывайте Siemens 6ES7132-6GD51-0BA0 в спецификацию и согласуем применение под вашу нагрузку и схему защиты.
