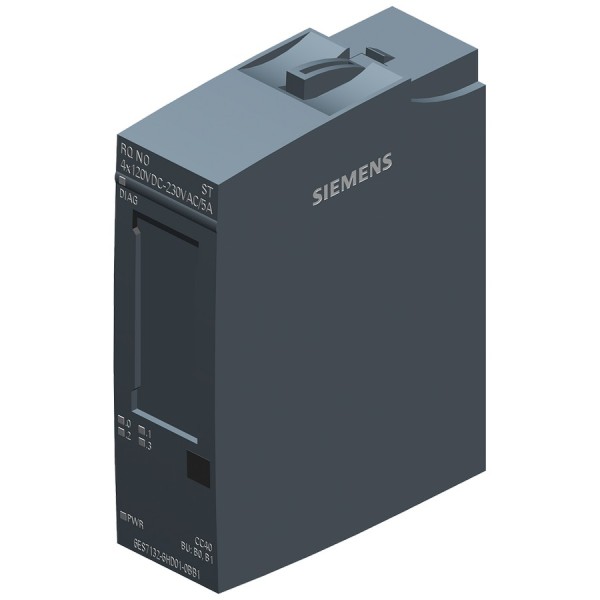

Модуль дискретного вывода Siemens 6ES7132-6HD01-0BB1

В реальной эксплуатации дискретные выходы часто становятся "узким местом" шкафа: то пускатель с нестандартной катушкой, то клапан с индуктивной нагрузкой, то часть исполнительных механизмов питается от отдельного источника. В таких узлах мы обычно уходим от транзисторных DO в сторону релейных - они проще по согласованию, терпимее к коммутационным сюрпризам и позволяют без лишних промежуточных реле развязать разные цепи питания. Именно под такие задачи и берут модуль дискретного вывода Siemens 6ES7132-6HD01-0BB1.

Siemens 6ES7132-6HD01-0BB1 в шкафах с разными цепями питания

Ключевая практическая особенность этого модуля - релейные выходы. На объектах это означает, что мы можем коммутировать нагрузку, не привязываясь к "логическому" напряжению электроники. Например, когда в одном шкафу остаются старые исполнительные механизмы с отдельным питанием, а контроллерная часть уже обновлена, реле дает возможность аккуратно "подружить" поколения оборудования без каскада согласующих интерфейсных модулей.

Еще один нюанс - гальваническая развязка. Для обслуживающего персонала это не абстрактная характеристика, а снижение риска ловить паразитные наводки и блуждающие потенциалы на сигнальной части. В распределенных системах, где ET 200SP стоит ближе к полю, развязка часто решает проблему ложных срабатываний при пусках мощных приводов и при работе сварочного оборудования рядом.

ET 200SP: плотная компоновка и нормальная сервисная логика

Серия ET 200SP удобна именно в промышленной сборке: компактная станция, понятная адресация, модульность. Когда делаем шкаф под линию, нам важно, чтобы замена узла не превращалась в перекоммутацию полки клемм. В ET 200SP обычно удается выстроить сервисную стратегию "снял модуль - поставил модуль" без переборки проводов, а это экономит часы простоя.

Форм-фактор сигнального модуля (SM) здесь играет роль не только по габаритам. Он дисциплинирует компоновку: питание, шина и сигнальная часть разделены конструктивно. На практике это помогает держать в норме ЭМС и облегчает трассировку - меньше шансов, что монтажник заведет силовой провод рядом с чувствительными цепями, потому что "так короче".

Релейные DO Siemens: зачем они в 120V DC цепях

Номинал по напряжению у данного исполнения рассчитан на работу с 120V DC цепями. Это типичная история для части инфраструктурных объектов и некоторых технологических установок, где постоянка 110/120 В исторически принята как оперативное питание. Если у клиента уже есть такая сеть (аккумуляторные батареи, зарядные устройства, распределение оперативного тока), модуль позволяет напрямую коммутировать катушки контакторов, электромагнитные клапаны или цепи сигнализации без "перевода" системы на 24 В и без промежуточных преобразователей.

Релейный выход также проще объясним для электриков на объекте: есть контакт, есть нагрузка, есть цепь. Это снижает число ошибок при пусконаладке, особенно когда часть работ выполняется сменным персоналом. При этом важно помнить инженерную деталь: реле - это механика. Для индуктивных нагрузок мы в проектах закладываем правильные меры подавления перенапряжений (RC-цепочки, варисторы, диоды - по месту и по полярности), чтобы ресурс контактов не "съедался" дугой на каждом отключении.

ST (Standard) у Siemens 6ES7132-6HD01-0BB1 и реальная диагностика

Уровень функций ST (Standard) обычно выбирают, когда нужна надежная базовая дискретика без усложнения. На практике это как раз тот случай, когда важнее предсказуемое поведение выхода и понятная диагностика в проекте, чем расширенные режимы, которые все равно не будут использовать. Для большинства станций ET 200SP на технологических линиях этого уровня достаточно: контроллер отрабатывает логику, модуль коммутирует нагрузку, а в программе мы ведем элементарный контроль состояний и межблокировки.

Пример из типовой автоматики: управление секционными клапанами в узле дозирования. Там критично, чтобы выход выдерживал коммутацию индуктивной катушки, а при отказе в поле диагностика позволяла быстро локализовать участок - питание, цепь катушки, сам исполнительный механизм или управляющий сигнал. Релейный DO в такой схеме дает предсказуемую электрическую картину, а развязка уменьшает взаимное влияние каналов при длинных трассах.

Где Siemens 6ES7132-6HD01-0BB1 оправдан именно экономикой простоя

Мы обычно рекомендуем такие модули там, где стоимость часа простоя выше стоимости "лишнего" качественного выхода: насосные группы, участки с непрерывным циклом, локальные распределенные шкафы в цехе. За счет устойчивости к помехам, удобства обслуживания в ET 200SP и нормальной совместимости с нестандартными цепями питания уменьшается число скрытых отказов, которые всплывают только в момент пуска или переключения режимов.

Если подбираете дискретные выходы под ET 200SP с релейной коммутацией и развязкой, закладывайте Siemens 6ES7132-6HD01-0BB1 в спецификацию - и сразу согласуем тип нагрузок и схему защиты контактов под вашу установку.
