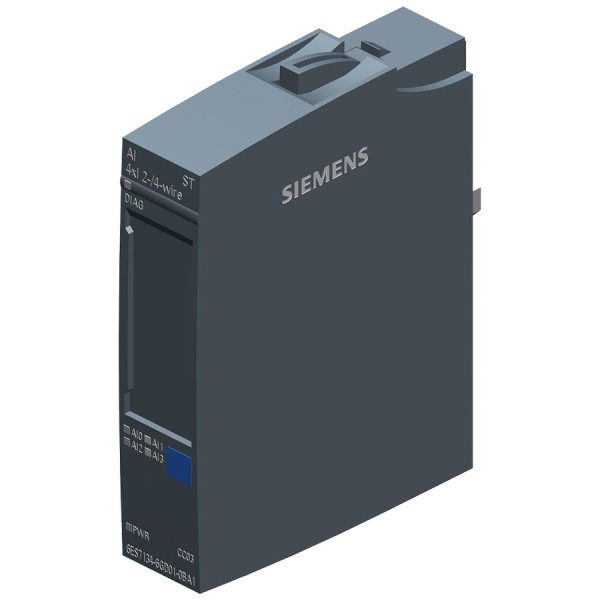

Модуль аналогового ввода Siemens 6ES7134-6GD01-0BA1

В реальной автоматизации аналоговый ввод редко бывает «просто каналом». На участке дозирования, в узле теплообмена или на насосной - одна и та же петля 4-20 мА может вести себя по-разному: где-то критична помехоустойчивость из-за частотников, где-то важна повторяемость при малых изменениях, а где-то - быстрый и понятный ввод в эксплуатацию без плясок с экранировкой и пересчетами. Поэтому модуль аналогового ввода Siemens 6ES7134-6GD01-0BA1 мы рассматриваем как рабочий инструмент для промышленного тока, а не как абстрактную «железку».

Siemens 6ES7134-6GD01-0BA1 в составе ET 200SP на объекте

Серия ET 200SP обычно выбирается, когда нужно компактно собрать распределенный ввод-вывод и при этом оставить себе нормальную сервисопригодность. Siemens 6ES7134-6GD01-0BA1 - сигнальный модуль (SM) стандартного уровня функций ST, рассчитанный на токовые сигналы. Его ставят ближе к датчикам: в шкафу у линии, на раме агрегата, в локальном посту. В результате уменьшаем длину аналоговых линий, упрощаем разводку, а в пусконаладке быстрее локализуем проблемы типа «потеряли землю» или «перепутали полярность».

Плюс распределенный ввод-вывод ET 200SP хорошо ложится на проектную логику: технологические узлы можно собирать блоками, не растягивая аналоговые кабели через полцеха. Для эксплуатации это означает меньше наводок, меньше неожиданностей и проще регламентные проверки.

4 токовых AI и 16 бит - когда цифры реально важны

У данного исполнения 4 аналоговых входа по току и оцифровка с разрядностью 16 бит. На практике это влияет не на «красоту спецификации», а на качество регулирования и диагностику.

Пример 1: контур поддержания давления с датчиком 4-20 мА. При грубом квантовании контроллер вынужден «дергать» выход, а оператор видит ступенчатую картину тренда. 16-битное представление позволяет аккуратнее отрабатывать малые изменения, что особенно заметно на медленных процессах (гидравлика, теплоноситель, фильтрация).

Пример 2: диагностика деградации датчика. Когда по тренду видно, что сигнал «ползет» и шум растет, высокое разрешение помогает отличить реальную проблему от дискретности измерения. Это не заменяет поверку, но позволяет раньше поймать аномалию и не доводить до остановки.

Точность 0.3% и стабильность измерения в эксплуатации

Заявленная точность 0.3% важна не сама по себе, а в связке с тем, что у токовой петли обычно есть суммарная ошибка: датчик, монтаж, сопротивление линий, входной тракт. Мы не раз видели ситуации, когда «плывет» расчет расхода или концентрации, а виноват оказывается не PLC и не алгоритм, а некорректно подобранный вход или плохая повторяемость измерения.

Для узлов учета и дозирования это критично: когда технолог просит держать подачу реагента в узком окне, лишние десятые процента превращаются в перерасход или нестабильный продукт. В связке с корректной калибровкой первичного преобразователя и нормальной организацией заземления точность модуля помогает удерживать систему в расчетных допусках без постоянных «подкруток» уставок.

Подключение 2/4-проводное и типовые датчики 4-20 мА

Поддержка 2/4-проводных схем закрывает большинство промышленных датчиков тока: преобразователи давления, уровнемеры, расходомеры с токовым выходом, датчики температуры с трансмиттером. Для нас это про практичность: на одном и том же складе ЗИП не нужно держать разные версии модулей под разные варианты питания датчиков.

Если датчик двухпроводный, питание идет по петле - важно правильно организовать цепь, не забыть про общий провод и проверять падение напряжения на линии. Если четырехпроводный - проще развести питание отдельно и получить более стабильную работу в «грязных» электрических условиях. Модуль Siemens 6ES7134-6GD01-0BA1 позволяет вписать оба сценария в единую архитектуру ET 200SP без усложнения проекта.

Как мы обычно применяем Siemens ET 200SP AI в шкафах и на установках

• Локальные узлы с несколькими аналоговыми датчиками: насосные, станции повышения давления, теплоузлы - короткие линии, минимальные наводки.
• Модернизация старых систем с токовой сигнализацией: 4-20 мА остается самым живучим интерфейсом, а переход на ET 200SP дает аккуратную структуризацию IO.
• Технологические секции с частотными приводами рядом: токовая петля обычно переживает ВЧ-помехи лучше, чем напряжение, особенно при нормальном экране и грамотной прокладке.

Если нужен модуль аналогового ввода под токовые сигналы в экосистеме Siemens ET 200SP с предсказуемым поведением в промышленной среде, Siemens 6ES7134-6GD01-0BA1 закрывает эту задачу инженерно корректно. Дайте вводные по датчикам и схеме питания - подберем оптимальную конфигурацию и закроем вопрос по подключению без лишних переделок.
