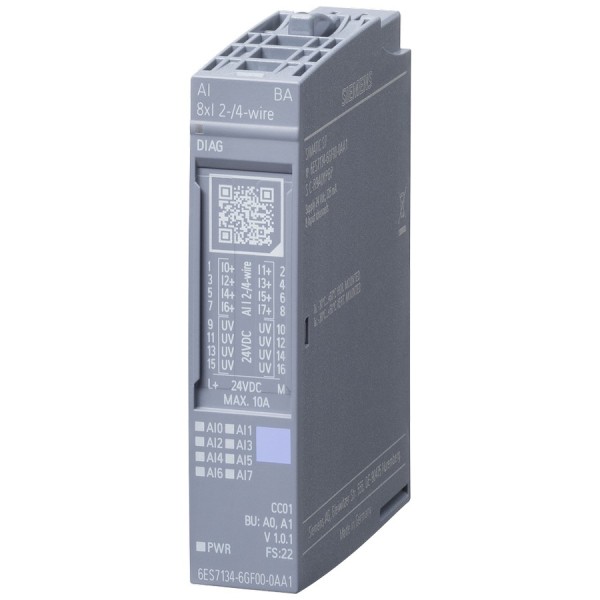

Модуль аналогового ввода Siemens 6ES7134-6GF00-0AA1

В типовом проекте модернизации узла учета или насосной станции у нас почти всегда всплывает одна и та же проблема: аналоговые датчики разного типа уже стоят на объекте, кабельные трассы неидеальные, а данные в контроллере должны быть сопоставимы между сменами и сезонами. Для таких задач мы обычно закладываем модуль аналогового ввода Siemens 6ES7134-6GF00-0AA1 - как рабочий, предсказуемый инструмент серии ET 200SP, без лишней “экзотики”, но с понятной диагностикой и стабильной повторяемостью измерений.

Siemens 6ES7134-6GF00-0AA1 в составе ET 200SP на реальном объекте

ET 200SP хорош тем, что позволяет компактно собрать станцию ввода-вывода рядом с процессом, сократив длину аналоговых линий. В эксплуатации это напрямую влияет на качество измерения: меньше наводок, меньше паразитных падений напряжения, проще экранирование. Мы применяем 6ES7134-6GF00-0AA1 в шкафах локальной автоматики на площадках, где аналоговые сигналы тянутся от расходомеров, датчиков давления и температуры. Особенно заметна разница, когда раньше сигнал шел до центрального шкафа на 60-80 м, а после перехода на распределенный ввод - на 5-15 м.

Важный момент - совместимость по механике и “логике” ET 200SP: модуль ставится как стандартный сигнальный SM, и это упрощает как первичную сборку, так и последующую замену по регламенту. Для обслуживающего персонала это означает меньше времени на восстановление после отказа и меньше вероятность ошибки при перекоммутации.

Аналоговый ввод 16 бит: зачем это Siemens 6ES7134-6GF00-0AA1

Разрядность в аналоговом вводе важна не сама по себе, а тем, как она влияет на “зернистость” измерения и корректность ПИД-регулирования. На практике 16 бит дают более стабильную обратную связь в контуре регулирования, особенно когда объект инерционный, а оператор ждет плавного поведения без дрожания уставки. Мы видели это на дозировании реагента: при грубом квантовании сигнал “прыгает”, ПИД начинает подстраиваться чаще, растет износ арматуры и насосов. С нормальным разрешением модуль отрабатывает изменения аккуратнее, а тренды в SCADA выглядят как инженерные графики, а не “пила”.

Также повышается качество диагностики датчика по косвенным признакам: дрейф, медленное “сползание” нуля, нестабильность контакта. Когда дискретизация измерения достаточная, такие вещи видны раньше, и мы успеваем запланировать обслуживание, не доводя до аварийной остановки.

8 AI и 2/4-проводное подключение: практическая гибкость Siemens ET 200SP

В полевых условиях редко бывает “идеальная” унификация. На одном объекте рядом могут жить двухпроводные преобразователи в токовой петле и четырехпроводные датчики с отдельным питанием. Возможность 2/4-проводного включения снижает число нестандартных решений: не приходится городить промежуточные клеммные схемы только ради согласования питания или развязки. Для нас это означает быстрее пройти пусконаладку и проще объяснить схему эксплуатационщикам.

Восемь каналов - это хороший баланс для распределенных шкафов: хватает, чтобы закрыть типовой “кусок” технологии (например, 2 давления, 2 температуры, расход, уровень и пара резервов), и при этом не раздувать состав станции. На этапе проектирования удобнее оставлять 1-2 свободных канала под будущие дооснащения - практика показывает, что через год-два почти всегда появляется еще один датчик “по просьбе технологов”.

Уровень BA (Basic) у Siemens 6ES7134-6GF00-0AA1 и его смысл

Класс BA мы рассматриваем как разумный выбор там, где нужен корректный аналоговый сбор данных и стандартная эксплуатация без сложных специализированных функций. Для большинства задач мониторинга и регулирования этого достаточно: модуль дает стабильный ввод, предсказуемое поведение в цикле ПЛК и нормальную интеграцию в инженерную среду Siemens. Важно, что “Basic” - это не про “хуже”, а про отсутствие избыточных возможностей, которые на объекте часто не используют, но за которые приходится платить деньгами и временем на согласование.

По пуску: такие модули обычно проще вводить в эксплуатацию в типовых проектах, где нужно быстро поднять станцию, проверить калибровку датчиков, настроить фильтрацию на уровне программы и отдать объект в сменную эксплуатацию без сложного обучения.

Где мы ставим Siemens 6ES7134-6GF00-0AA1: мини-сценарии применения

• Насосные и КНС: сбор давления на всасе/напоре и уровней, чтобы защитить насосы от сухого хода и держать режим по уставке.

• Тепловые пункты: температуры подачи/обратки и давление, чтобы ПИД по клапану работал без “дерганья” и с нормальной историей трендов.

• Локальные узлы учета: расход и давление на линии, когда важно видеть не только аварийные границы, но и плавные отклонения режима.

Если нужен аккуратный, инженерно понятный аналоговый ввод в ET 200SP с нормальной практической гибкостью по подключению - закладывайте Siemens 6ES7134-6GF00-0AA1 в спецификацию и давайте нам вводные по датчикам и длинам линий, чтобы мы сразу предложили корректную схему включения и проверочные процедуры для ПНР.
