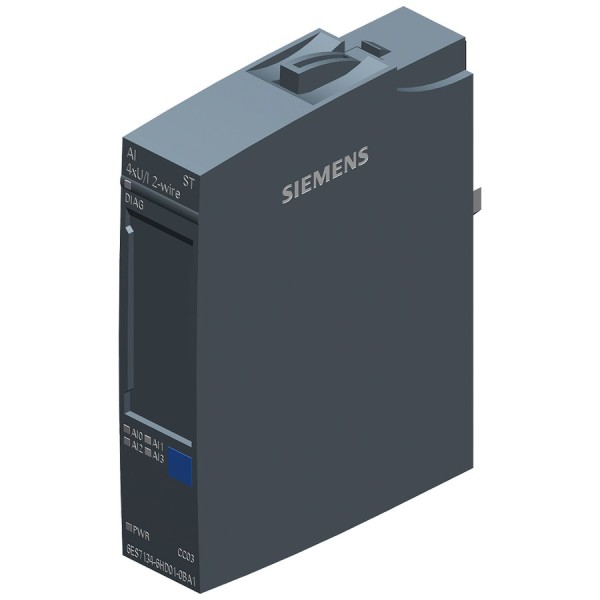

Модуль аналогового ввода Siemens 6ES7134-6HD01-0BA1

Когда на объекте нужно снять несколько аналоговых параметров с разнородных датчиков - давление 4-20 мА, уровень 0-10 В, расход с преобразователем в токовом выходе - основная проблема обычно не в том, чтобы «прочитать значение», а в том, чтобы сделать это стабильно и повторяемо. Паразитные наводки от частотников, длинные линии, разная земля на шкафах, периодические обрывы экрана - все это быстро превращает аналоговый ввод в источник ложных аварий и дрожащих трендов. В таких задачах мы обычно ставим Siemens 6ES7134-6HD01-0BA1 из линейки ET 200SP - как рабочий инструмент, а не как «галочку в спецификации».

Siemens ET 200SP и модуль 6ES7134-6HD01-0BA1 в реальной схеме шкафа

В ET 200SP ценим модульность и аккуратную компоновку: узел получается плотный, с понятной адресацией и логикой обслуживания. 6ES7134-6HD01-0BA1 - сигнальный модуль аналогового ввода уровня ST, который закрывает типовой набор измерений в распределенной периферии без усложнения проекта. В шкафах с ограниченным местом это важно: не приходится разносить аналоговые цепи по нескольким корзинам или тянуть дополнительные клеммники ради пары каналов.

По эксплуатации это дает простое преимущество: диагностика и обслуживание делаются на месте, рядом с объектом. Например, на насосной станции модуль можно ставить в распределительный шкаф у агрегатов, а в центральный щит тянуть только сеть и питание - аналоговые линии остаются короткими, устойчивость к помехам заметно выше.

Входы U/I и почему универсальность важнее, чем кажется

Поддержка входов по напряжению и по току в одном изделии удобна не «на всякий случай», а для нормальной жизни объекта. На стадии пуско-наладки постоянно всплывают замены: датчик уровня пришел с выходом 0-10 В вместо 4-20 мА, либо наоборот поставщик поменял модель. Когда модуль умеет U/I, мы не переделываем структуру станции и не меняем тип периферии - перенастраиваем канал в проекте и корректируем схему подключения на клеммах.

Из практики: на линии дозирования химреагента токовые петли 4-20 мА обычно предпочтительнее из-за помехоустойчивости и контроля обрыва. А вот в локальных шкафах с короткими проводами и датчиками с напряженческим выходом иногда проще оставаться на 0-10 В. Возможность держать оба типа сигналов в одном семействе модулей упрощает ЗИП и снижает риск ошибок при модернизации.

16-битная оцифровка Siemens 6ES7134-6HD01-0BA1 и качество трендов

Разрядность преобразования - это не «красивое число», а то, как будет выглядеть тренд и как отработают регуляторы. На PID-контуре по давлению мелкая квантовка снижает «ступеньки» в измерении, и регулятор перестает дергаться на ровном месте. Особенно заметно на медленных процессах: уровни, температуры, давление в емкостях. Чем чище измерение, тем меньше приходится компенсировать программными фильтрами, которые неизбежно добавляют запаздывание.

Отдельно отметим точность порядка 0.3%: в задачах учета или технологического контроля это часто тот минимум, который позволяет жить без постоянных «подкруток» масштабирования. При грамотной поверке датчика и корректной прокладке кабеля реальная система получается предсказуемой: оператор видит одно и то же значение на локальном индикаторе и в SCADA, а технолог не ловит расхождения между сменами.

Уровень ST в ET 200SP - без лишних функций, но с нужной диагностикой

Мы не всегда закладываем расширенные функции, если процесс их не требует. ST (Standard) обычно закрывает 80% типовых объектов: насосные, вентиляция, общезаводские системы, инженерные сети, участки с небольшим количеством контуров. При этом важна базовая эксплуатационная диагностика: чтобы при проблеме с линией техник на месте понимал, где искать - в датчике, в кабеле, в клемме или в параметрировании канала.

Хорошая практика - сразу в проекте заложить понятные масштабы и единицы измерения, а также контроль «нелогичных» значений. Например, для расхода 4-20 мА мы задаем диапазон и делаем простую проверку: если значение ушло ниже физически возможного - это повод проверить петлю, а не «пережидать» аварию. Стабильный аналоговый ввод в этой логике - фундамент, иначе дальше все превращается в борьбу с последствиями.

Как мы применяем модуль аналогового ввода Siemens 6ES7134-6HD01-0BA1

• Сбор сигналов с преобразователей давления/перепада для управления насосами и фильтрами с частотным приводом, где помехи - норма, а не исключение.
• Подключение уровнемеров и датчиков концентрации на емкостных парках с удаленными шкафами, когда важно сократить аналоговую трассу и вынести периферию ближе к объекту.
• Модернизация старых участков: оставляем существующие датчики U/I, переводим систему на ET 200SP и получаем единый подход к обслуживанию.

Если нужно аккуратно и предсказуемо завести аналоговые сигналы в ET 200SP без усложнения архитектуры - закладывайте Siemens 6ES7134-6HD01-0BA1 и согласуем схему подключения, параметрирование каналов и контроль качества измерения под ваш процесс.
