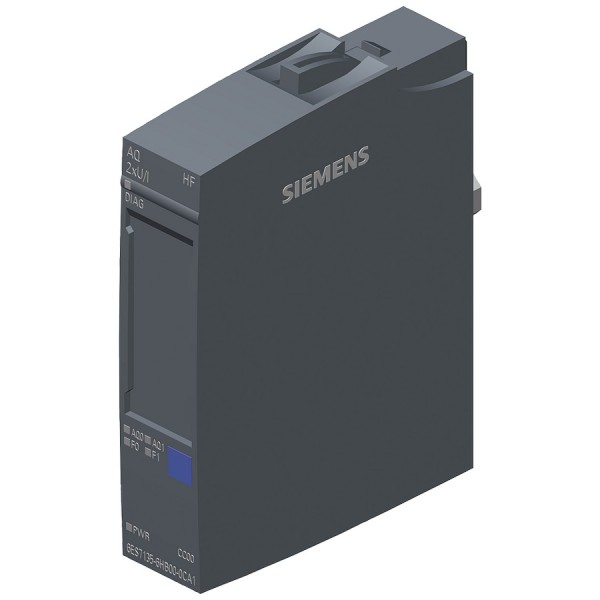

Модуль аналогового вывода Siemens 6ES7135-6HB00-0CA1

Когда в проекте появляется частотник, пропорциональный клапан или позиционер с аналоговым заданием, мы сразу смотрим не только на «наличие AO», а на поведение выхода в реальной эксплуатации: стабильность на малых уровнях, повторяемость после перезапуска, предсказуемость при помехах и корректная диагностика обрыва/перегрузки. Модуль аналогового вывода Siemens 6ES7135-6HB00-0CA1 из линейки ET 200SP как раз относится к тем решениям, которые берут не за «галочку в спецификации», а за уверенное управление исполнительной частью в составе распределенной периферии.

Siemens 6ES7135-6HB00-0CA1 в ET 200SP: зачем HF в аналоговом выводе

В серии ET 200SP часто решают задачу компактного шкафа с плотной компоновкой, где рядом стоят силовые цепи, коммуникационные модули и аналоговые сигналы. Уровень HF (High Feature) у Siemens 6ES7135-6HB00-0CA1 важен тем, что это не «просто два выхода», а более продвинутая реализация аналоговой части с расширенной диагностикой и устойчивостью к типовым полевым проблемам. На практике HF мы выбираем, когда нужно не только выдавать значение, но и быстро локализовать неисправность по каналу: например, понять, что привод «не слушается» из-за обрыва цепи, неверного типа нагрузки или аварии по току, а не искать причину в ПИД-регуляторе.

16 бит и точность 0.1%: почему это чувствуется на клапане и приводе

Разрешение 16 бит и заявленная точность 0.1% - это не про «красивые цифры», а про управляемость объекта. Простой пример: регулирующий клапан на паре или воде с нормированным входом 4-20 мА. Если дискретность грубая или есть заметная нелинейность/дрейф, ПИД начинает «подкусывать» выход - появляются мелкие колебания расхода, клапан дергается, быстрее изнашивается привод и уплотнения. При аккуратной аналоговой части легче настроить контур: меньше паразитных колебаний, спокойнее режимы на малых открытиях, а значит - меньше аварий по технологическим ограничениям.

Для приводов с заданием 0-10 В эффект аналогичный: при пуске и на низких скоростях важна предсказуемость - чтобы двигатель не «проваливался» и не уходил в зону нестабильного момента. В реальности это экономит время на наладке и снижает требования к «костылям» в программе (фильтры, гистерезисы, искусственные ограничения).

U/I выходы Siemens: практическая гибкость на площадке

Поддержка типов сигнала U/I (напряжение/ток) полезна именно в эксплуатации, когда проект «живет». Сегодня исполнительный механизм приходит с входом 0-10 В, завтра - тот же узел заменили на позиционер 4-20 мА из-за требований по помехоустойчивости на длинной линии. Если модуль позволяет работать и по напряжению, и по току, нам не приходится переделывать архитектуру станции или добавлять преобразователи. В распределенных системах это особенно заметно: меньше промежуточных клемм, меньше мест отказа, проще обслуживание.

Сигнальный модуль ET 200SP: что дает форм-фактор SM в шкафу и на объекте

Форм-фактор сигнального модуля (SM) в ET 200SP обычно выбирают, когда важны компактность и логичная модульность. В шкафах с ограниченной глубиной, на островах периферии рядом с машиной или в локальных щитах технологического узла мы ценим предсказуемую механическую компоновку и удобство сервисных операций. Замена модуля, ревизия цепей, маркировка - все это занимает меньше времени, если станция собрана из «прямых» модулей без лишних переходников и нестандартных решений.

2 AO в Siemens 6ES7135-6HB00-0CA1: типовые узлы, где модуль закрывает задачу без избыточности

Два аналоговых выхода - это частая «золотая середина» для локальных задач. Например:

• узел дозирования: один выход - задание на частотный преобразователь насоса, второй - на регулирующий клапан байпаса;
• вентиляционная установка: один канал - управление приводом заслонки, второй - задание на VFD вентилятора;
• теплообменник: один канал - клапан подачи теплоносителя, второй - клапан подпитки/рециркуляции для стабильного режима.

В таких схемах важно, что оба канала ведут себя одинаково по характеристикам и диагностике. Это упрощает шаблоны программирования в TIA Portal, делает наладку повторяемой, а обслуживание - понятным для сменного персонала.

Что мы проверяем при вводе Siemens ET 200SP AO в эксплуатацию

Чтобы модуль аналогового вывода работал «как должен», мы на пусконаладке обычно делаем несколько практических проверок: сверяем тип сигнала на канале с фактическим входом исполнительного устройства, проверяем полярность/экранирование, прогоняем 0-25-50-75-100% и фиксируем реальную реакцию механизма. Отдельно смотрим, как система ведет себя при снятии питания, при рестарте CPU и при имитации обрыва линии. Такие тесты быстро показывают, где проблема - в параметризации станции, в кабеле, в клеммах или в самом механизме.

Если вам нужен предсказуемый аналоговый вывод в распределенной периферии ET 200SP для управления приводами и регулирующей арматурой, закладывайте Siemens 6ES7135-6HB00-0CA1 и согласуем конфигурацию станции и параметризацию под ваш объект.
