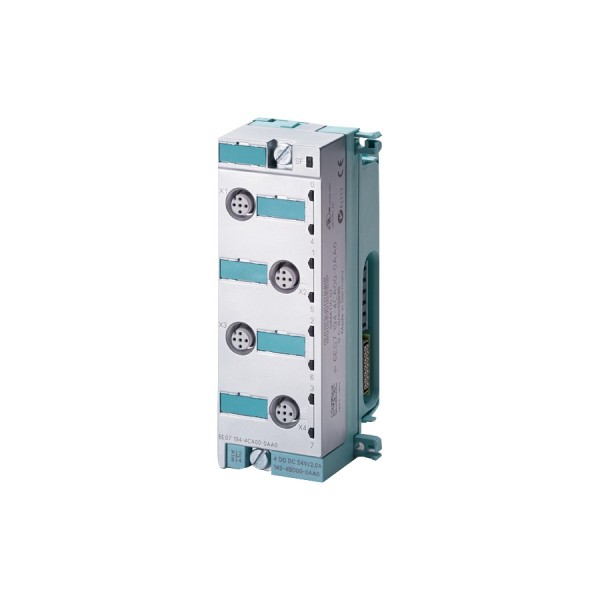

Модуль аналогового вывода Siemens 6ES7145-4GF00-0AB0

В типовом шкафу или на распределенной станции мы почти всегда упираемся в одну и ту же практику: привод управляет расходом, клапан держит давление, частотник стабилизирует уровень, а задание им нужно не "по словам", а в виде устойчивого токового сигнала. В полевых условиях 4-20 мА до сих пор выигрывает по помехоустойчивости и диагностируемости: обрыв линии отличим от нулевого задания, на длинных трассах меньше сюрпризов с наводками, проще эксплуатация. Именно под такие задачи и берут модуль аналогового вывода Siemens 6ES7145-4GF00-0AB0 - когда требуется аккуратно и предсказуемо выдавать задания на исполнительные механизмы в составе распределенной периферии.

Siemens 6ES7145-4GF00-0AB0 в ET 200PRO - логика распределенного задания

Серия ET 200PRO удобна тем, что позволяет вынести аналоговые выходы ближе к объекту: на раму возле насосной, к узлу регулирования пара, к венткамере. Это снижает длину аналоговых линий и количество клеммных переходов, а значит - уменьшает вероятность "плавающих" проблем, которые обычно всплывают ночью на пуске. 6ES7145-4GF00-0AB0 ставим как электронный модуль, когда нужна промышленная развязка задач: контроллер занимается алгоритмом, а периферия - физикой сигнала и диагностикой на уровне станции.

Аналоговый выход 4-20 мА - почему это важно на реальном объекте

В эксплуатации важна не "наличие аналогового выхода", а то, как система ведет себя при неисправностях и помехах. Токовая петля 4-20 мА позволяет однозначно интерпретировать состояние линии: если в контуре 0 мА - это не "0% открытия", а, как правило, авария цепи. На химии и водоподготовке это критично: клапан дозирования не должен закрываться или открываться по ложному нулю из-за отвалившейся клеммы.

Мини-пример из практики: управляем пневмоклапаном через I/P-преобразователь. При размещении AO в шкафу управления и прокладке 40-60 м кабеля рядом с частотниками ловим фоновый шум и дрожание задания на малых процентах. Перенос AO в ET 200PRO рядом с исполнительным узлом и выдача 4-20 мА на коротком участке дает стабильный контур регулирования без "подпрыгивания" расхода.

Уровень HF (High Feature) на Siemens 6ES7145-4GF00-0AB0 - не про маркетинг, а про диагностику

Когда модуль относится к классу HF, мы ожидаем расширенные функции контроля и реакции на нештатные режимы. На уровне ПНР это экономит время: вместо гаданий "почему клапан не реагирует" получаем прозрачную картину по состоянию канала и линии. В распределенных системах, где узлов десятки, именно диагностика определяет, сколько часов уйдет на локализацию отказа.

На объектах с круглосуточной эксплуатацией ценность HF проявляется особенно заметно: персонал КИПиА видит проблему по сообщению станции, а не по косвенным признакам процесса (провал давления, уход уровня, перегрев). Это снижает риск неправильных действий - например, когда начинают крутить настройки ПИД, хотя причина банально в обрыве петли или нештатной нагрузке на выход.

Как мы обычно применяем Siemens ET 200PRO AO в контуре управления

• Задание на частотный преобразователь через токовый вход, когда нужна устойчивая связь и понятная диагностика при обрыве.
• Управление позиционером регулирующего клапана в узлах теплогенерации, ГВС, пароконденсатных системах - там, где важна повторяемость задания и предсказуемость при авариях линии.
• Вывод уставки на I/P-преобразователь для пневмоисполнительных механизмов в агрессивных зонах, где аналоговый кабель должен быть максимально коротким и защищенным.

Модуль аналогового вывода Siemens 6ES7145-4GF00-0AB0 - что учитываем при проектировании

Мы всегда смотрим на аналоговую часть не в вакууме, а в связке "контроллер - сеть - периферия - исполнительный механизм". Важны корректная схема экранирования, организация земли, тип кабеля, и то, как петля 4-20 мА замыкается через нагрузку. В реальных условиях ошибки чаще всего не в модуле, а в монтаже: перепутанная полярность, общий экран посажен на землю с двух концов, клеммы в полевом боксе не дотянуты, и наводки от силовых цепей превращаются в дрейф задания.

При замене или модернизации модуль удобен тем, что вписывается в архитектуру ET 200PRO и позволяет без перестройки шкафа переносить аналоговые точки ближе к полю. Для нас это типовой путь при реконструкции: уменьшаем длину линий, добавляем наблюдаемость по диагностике, снижаем время простоя при поиске неисправностей.

Если нужен надежный аналоговый вывод 4-20 мА в распределенной периферии Siemens ET 200PRO с акцентом на диагностику и эксплуатационную предсказуемость - закладывайте Siemens 6ES7145-4GF00-0AB0 и согласуем схему включения под вашу нагрузку и трассировку кабеля.
