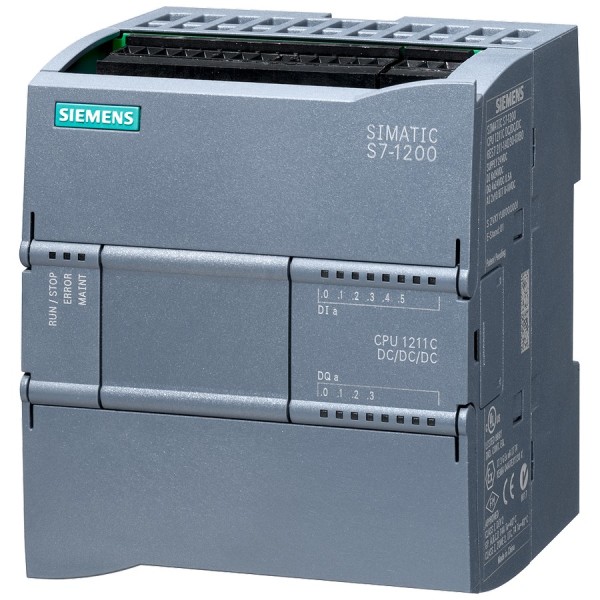

Контроллер (ПЛК) Siemens 6ES7211-1AE40-0XB0

На небольших линиях и автономных установках чаще всего «сыпется» не логика, а интерфейс между датчиками, приводами и питанием: где-то не хватило дискретных входов под концевики, где-то аналоговый сигнал с датчика давления посадили на внешний модуль и получили наводки по земле. Siemens 6ES7211-1AE40-0XB0 (CPU 1211C серии S7-1200) мы обычно закладываем в проекты как базовый контроллер для таких узлов - когда важны компактность, предсказуемая диагностика и нормальная работа в шкафу с 24 В DC.

Siemens 6ES7211-1AE40-0XB0 в реальном шкафу автоматики

Этот ПЛК удобен тем, что закрывает типовой набор сигналов без россыпи промежуточных клемм и «переходников». Дискретные каналы позволяют напрямую завести стандартные датчики 24 В (индуктивные, оптические, конечники), а транзисторные выходы - корректно управлять катушками промежуточных реле, пускателями с DC-катушкой, клапанами через драйвер/реле, либо подавать управляющие сигналы на частотник/серводрайв. На практике транзисторные DO ценят за быстрое и повторяемое переключение - это важно, например, в задачах дозирования, импульсной продувки или отсечки по метке, где задержка релейного контакта уже заметна.

Питание DC/DC/DC логично для современных шкафов: один источник 24 В - и на контроллер, и на датчики, и на часть исполнительных цепей. При грамотной разводке (раздельные группы питания, общий 0 В со звездой, фильтрация на «шумных» нагрузках) получаем стабильную работу даже рядом с частотными преобразователями.

CPU 1211C S7-1200: почему встроенные AI важнее, чем кажется

Наличие встроенных аналоговых входов - это не просто «плюс два канала». В реальной эксплуатации аналоговые цепи - самый капризный участок: токовые петли, экранирование, падения напряжения на земле, ложные дрожания из-за помех. Когда аналог заводится прямо в CPU, мы сокращаем количество соединений и потенциальных ошибок монтажа. Типовой пример - датчик давления на пневмолинии или уровень в емкости: сигнал нужен для ПИД-регулирования, и лишний внешний модуль добавляет как минимум еще одну точку отказа и пару клемм, которые со временем могут «подгулять».

Мы обычно используем эти AI для технологических задач, где важна не лабораторная точность, а повторяемость и корректная диагностика: контроль разрежения в аспирации, давление в гидростанции, обратная связь по температуре через преобразователь. Далее уже в TIA Portal настраиваем масштабирование, фильтрацию и контроль обрыва/выхода за диапазон, чтобы оператор видел не «странные числа», а понятный статус процесса.

S7-1200 и дискретная периферия: как 6 DI и 4 DO закрывают типовой узел

По дискретным входам обычно размещаем минимально необходимую «сигнализацию жизни»: аварийный стоп (через безопасную цепь/реле безопасности), дверной концевик шкафа, датчики положения, квитирование и режимы. По выходам - управление исполнительными механизмами и сигнализация. Когда каналов достаточно «с завода», мы реже выходим на расширения, а значит меньше мест, где можно перепутать адресацию, питание групп и общий провод.

Мини-кейс из практики: небольшой конвейер с сортировкой. На DI приходят два фотодатчика (вход/метка), датчик заполнения, концевик заслонки, сигнал «готов» от привода и кнопка сброса. На DO уходит управление пневмоклапаном, лампа состояния, реле разрешения привода и звуковая сигнализация. Для такого узла Siemens 6ES7211-1AE40-0XB0 обычно достаточен без внешних модулей - а значит шкаф меньше, тепловая нагрузка ниже, пусконаладка быстрее.

Siemens 6ES7211-1AE40-0XB0: удобство обслуживания и диагностики

Мы оцениваем контроллер не только по «железу», но и по тому, как он ведет себя через год эксплуатации. В S7-1200 нормально выстроена диагностика по входам/выходам и по логике, удобно ловить обрывы, некорректные состояния датчиков, зависшие исполнительные механизмы. Это снижает время простоя: наладчик видит, что именно пропало - сигнал с датчика, питание группы, или логика не дала разрешение.

Если узел растет, серия позволяет расширяться по модулям и коммуникациям, не переписывая проект «с нуля». Это критично, когда изначально делали автономную станцию, а потом ее включили в линию и потребовались дополнительные сигналы, учет, диспетчеризация, обмен с частотниками.

Где Siemens CPU 1211C применяем без лишних усложнений

• насосные и компрессорные станции с аналоговым контролем давления/уровня и дискретной защитой;
• дозирование и простые ПИД-контуры (давление, расход через преобразователь, температура через трансмиттер);
• конвейерные узлы, маркировка/отсечка, простые манипуляторы на пневматике;
• локальные шкафы технологических блоков с последующим включением в SCADA.

Если подбираете Siemens 6ES7211-1AE40-0XB0 под свой шкаф, пришлите нам схему сигналов (что аналог, что дискрет, какие нагрузки на выходах и как организовано 24 В) - проверим совместимость по цепям и дадим инженерные рекомендации по подключению и помехоустойчивости.
