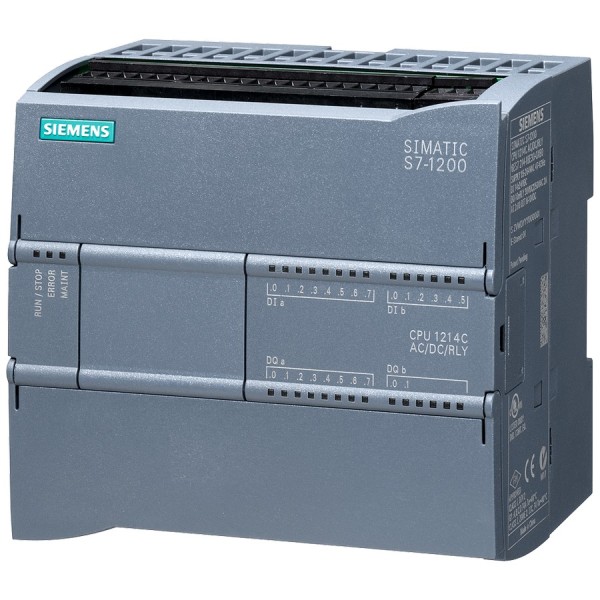

Контроллер (ПЛК) Siemens 6ES7214-1BG40-0XB0

Siemens 6ES7214-1BG40-0XB0 в реальном шкафу: когда AC-питание - это норма

Чаще всего этот контроллер берут не из-за «бренда на крышке», а когда в шкаф уже заведено ~120/230 В и нет желания городить отдельный DC-блок питания только ради ПЛК. Siemens 6ES7214-1BG40-0XB0 (CPU 1214C, серия S7-1200) нормально ложится в типовую архитектуру небольших и средних установок: насосные, вентиляционные секции, тепловые пункты, линии упаковки, узлы дозирования. В таких проектах важно, чтобы контроллер уверенно переживал реальные условия эксплуатации - пуски, коммутационные помехи, неидеальную сеть, а также чтобы его можно было быстро обслужить и диагностировать на месте.

CPU 1214C S7-1200: логика и диагностика без «зоопарка» модулей

Мы используем CPU 1214C как рабочую лошадку там, где нужно закрыть задачу одним компактным ПЛК: дискретная логика, базовая аналоговая обработка, обмен с приводами и панелью, аварийные алгоритмы. Ценность CPU 1214C не в «количестве точек», а в том, что при грамотной раскладке сигналов можно удержать проект в разумных габаритах шкафа и при этом не потерять в удобстве сопровождения.

Пример из практики: в узле поддержания давления две аналоговые величины (давление на подаче и обратке) заводим в контроллер, по месту вводим масштабирование в инженерные единицы, добавляем программные фильтры от гидроударов. Дальше - ПИД-регулятор на частотник и дискретная логика блокировок: «сухой ход», термоконтакт, авария по времени разгона. Когда это собрано на одном CPU, диагностика прозрачнее: оператор видит причины остановов, а наладчик не ищет проблему между разрозненными модулями.

Siemens 6ES7214-1BG40-0XB0 с релейными DO: почему это удобно на смешанных нагрузках

Релейные дискретные выходы в этом исполнении - практичный выбор, когда в одном проекте встречаются катушки контакторов, клапаны, сирены, сигнализация и «непонятные» нагрузки от смежников. Реле проще переживает ситуации, когда заказчик в последний момент меняет исполнительный механизм с 24 В на 230 В или наоборот, а вам важно сохранить схему без переделки всей выходной группы. Для эксплуатационников это также плюс: типовые неисправности (например, «залипание» из-за некорректной коммутации индуктивной нагрузки) диагностируются привычно, а замена исполнительного элемента не требует пересогласования уровней по току утечки, как бывает с полупроводниковыми выходами.

Из нюансов: в реальной жизни на катушках контакторов и соленоидах обязательно ставим цепи подавления перенапряжений (RC-цепочки/варисторы) - это банально продлевает ресурс релейных контактов и снижает наводки на входы. В итоге меньше «мистических» ложных срабатываний при пуске двигателей и коммутации мощных потребителей.

Встроенные AI/DI для Siemens S7-1200: как выиграть на монтаже и отладке

Наличие встроенных аналоговых и дискретных каналов позволяет упростить трассировку в шкафу и сократить количество промежуточных клемм и переходников. Но важнее другое: когда I/O находится на CPU, мы получаем более предсказуемое поведение системы на старте и меньше точек отказа. Это особенно заметно в небольших распределенных шкафах, где вибрации, перепады температуры и «человеческий фактор» на клеммнике дают свой вклад.

Практический пример: на вентустановках мы часто заводим на дискретные входы сигналы от прессостатов, термостатов, концевиков заслонок, а аналоговые - от датчика температуры/перепада. Дальше делаем простую, но жизненно важную вещь - программную валидацию: проверку обрыва/выхода за диапазон, задержки подтверждения концевиков, маскирование кратковременных помех. Эти мелочи напрямую влияют на количество выездов по «ложным авариям» и на доверие эксплуатации к автоматике.

Питание ~120/230 В и тип AC/DC/RLY: что это меняет в сервисе

Когда контроллер питается от сети переменного тока, мы получаем более простую схему для объектов, где 230 В есть всегда, а 24 В появляется только внутри шкафа. Это уменьшает зависимость ПЛК от единственного DC-источника и облегчает поэтапный ввод: сначала подаем питание на шкаф, поднимаем контроллер, проверяем логику, связь, диагностику, а уже потом подключаем силовую часть и исполнительные механизмы. На удаленных объектах это экономит время: можно запустить «мозги» и интерфейсы без полной готовности периферии.

Siemens S7-1200 и 6ES7214-1BG40-0XB0: как мы обычно интегрируем в систему

По опыту, этот CPU хорошо встраивается в типовые контуры: локальная автоматика + панель оператора, обмен с приводами, учет на верхний уровень. При проектировании мы закладываем понятные структуры данных, именование сигналов и журналирование аварий - это не «красота кода», а реальная ремонтопригодность через год-два, когда объект обслуживает другая смена или подрядчик. Для пусконаладки удобно, что алгоритмы можно дробить на функциональные блоки: межблокировки, ПИД, тайминги, аварийные состояния. Тогда любая правка по месту не превращается в риск «сломать все».

Если нужен контроллер под сетевое питание с релейными выходами и встроенной базовой аналогикой для типовых машин и инженерных систем - закладывайте Siemens 6ES7214-1BG40-0XB0 в спецификацию и передавайте нам схему сигналов: проверим раскладку I/O, подскажем по защите выходов и подготовим к вводу без лишних итераций.
