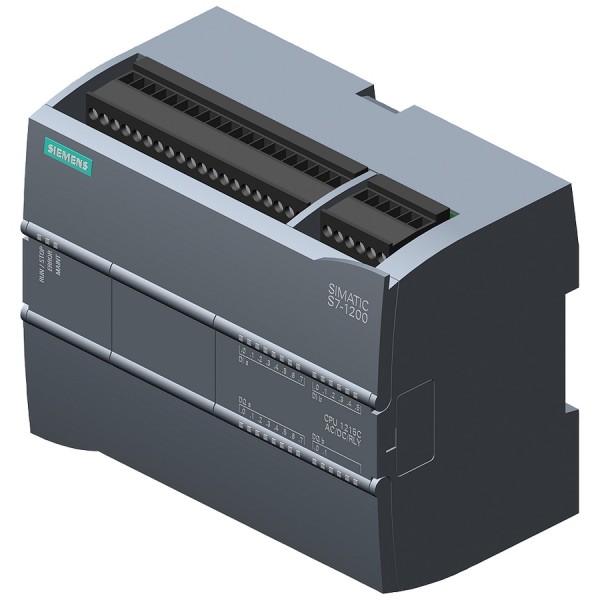

Контроллер (ПЛК) Siemens 6ES7215-1BG40-0XB0

На практике чаще всего «сыпется» не логика, а стыки: аналоговые сигналы плавают на длинных линиях, релейные выходы подгорают на индуктивных нагрузках, а обмен с частотником или весами живет своей жизнью из-за разной земли и помех. Контроллер (ПЛК) Siemens 6ES7215-1BG40-0XB0 мы обычно закладываем в проекты именно как базовый узел небольших машин и участков, где важно закрыть сразу несколько задач на одном CPU: дискреты, аналог, связь и нормальная диагностика без «зоопарка» отдельных модулей.

Siemens 6ES7215-1BG40-0XB0 как ядро участка с аналогом и релейной коммутацией

Встроенные аналоговые каналы здесь полезны не «для галочки». В реальной эксплуатации они позволяют без внешних преобразователей завести, например, датчик давления на гидростанции и обратную связь по уровню в емкости, параллельно формируя аналоговые задания на позиционер клапана и частотный привод. Это упрощает шкаф: меньше клемм, меньше потенциальных точек отказа, проще трассировка и маркировка. Когда нужно быстро отладить контур ПИД на месте, встроенный аналог удобнее, чем удаленный модуль с отдельным питанием и экранированием на половину шкафа.

Релейные дискретные выходы мы ценим в задачах, где требуется «честный» сухой контакт: управление катушками контакторов, клапанами, сигнализацией, межшкафные связи. При этом в проекте всегда предусматриваем корректную защиту - RC-цепочки или варисторы на индуктивных нагрузках, чтобы продлить ресурс контактов. Такой подход дает предсказуемую наработку, а не «как повезет» после первых пусков.

CPU 1215C (S7-1200) - рациональный баланс по скорости, диагностике и расширению

CPU 1215C из линейки S7-1200 хорошо ложится в прикладные задачи: конвейеры, дозирование, компактные насосные станции, вентиляция, простые линии упаковки. Важный момент - диагностика и прозрачность. Мы обычно сразу включаем системные сообщения, отслеживание состояний входов/выходов и тайм-ауты по обмену, чтобы персонал на месте понимал, что именно «не пришло»: датчик, кабель, устройство на шине или логика блокировок.

По опыту, этот класс CPU удобен еще и тем, что позволяет без радикальной переделки проекта нарастить функциональность: добавить модуль ввода/вывода, поставить дополнительный коммуникационный модуль, разделить сеть на технологическую и сервисную. Для эксплуатации это означает не «покупаем новый шкаф», а аккуратно расширяем существующий узел.

PROFINET в Siemens 6ES7215-1BG40-0XB0 - нормальная интеграция с приводами и HMI

Наличие PROFINET важно не абстрактно, а как способ убрать «зоопарк» протоколов. На одном сегменте сети можно держать панель оператора, частотники, удаленные модули и, при необходимости, верхний уровень. В реальных проектах это экономит часы на пусконаладке: единые адреса устройств, понятные диагностика и топология, возможность быстро локализовать обрыв/перепутанную линию.

Мини-пример: участок дозирования. По PROFINET мы заводим привод шнека с телеметрией (ток, частота, аварии), панель HMI отображает тренды, а контроллер ведет счетчики циклов и наработку. При обрыве связи контроллер переводит привод в безопасное состояние по тайм-ауту, а оператор видит конкретную причину, а не «что-то не работает».

Питание ~120/230 В и тип AC/DC/RLY - удобство для модернизаций

В модернизациях часто встречаем шкафы, где силовая часть живет на переменном напряжении, а слаботочка уже переделана частично. Питание контроллера от ~120/230 В позволяет аккуратно встроиться в существующую инфраструктуру без отдельного блока питания только ради CPU, сохранив при этом нормальную развязку по управлению через релейные выходы. На монтаже это выражается в меньшем количестве компонентов и более простой схеме питания, а в эксплуатации - в меньшем числе «непонятных» отказов из-за просадок на перегруженных 24 В цепях.

Практика по интерфейсам и сервису: COM-порты, наладка, полевые устройства

Встроенные COM-порты полезны, когда рядом есть оборудование с последовательным обменом: весовые терминалы, расходомеры, старые частотники, считыватели, контроллеры котлов. Мы обычно закладываем раздельные каналы под разные устройства, чтобы не смешивать протоколы и упростить диагностику. В итоге наладчик не ловит «кашу» в линии, а эксплуатация получает стабильный обмен и понятные журналы событий.

Отдельно отмечаем, что правильная архитектура шкафа остается критичной: экранирование аналоговых линий, разнесение силовых и сигнальных жгутов, единая точка заземления, маркировка и контроль затяжки клемм. Даже самый корректный CPU не компенсирует плохой монтаж, поэтому мы в проектах под этот контроллер всегда уделяем внимание EMC-мелочам.

Подберем обвязку, схему включения и сетевую архитектуру под ваш объект - закладывайте Siemens 6ES7215-1BG40-0XB0 в спецификацию и передавайте нам исходные данные по нагрузкам и интерфейсам для технической проработки.
