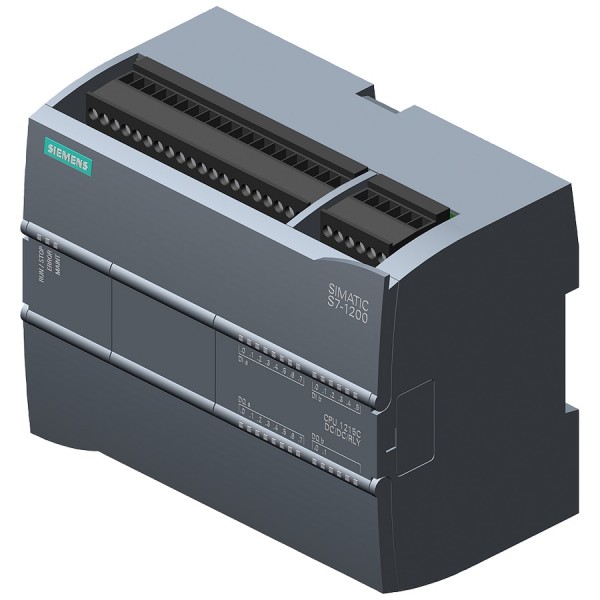

Контроллер (ПЛК) Siemens 6ES7215-1HG40-0XB0

Siemens 6ES7215-1HG40-0XB0 в реальном цикле: от датчика до исполнительного механизма

Чаще всего этот ПЛК берут не "для стенда", а под конкретную задачу: собрать локальный узел управления, который держит цикл, переживает помехи, дает понятную диагностику и без сюрпризов встраивается в сеть. Контроллер (ПЛК) Siemens 6ES7215-1HG40-0XB0 из линейки S7-1200 как раз про это: компактный CPU с уже интегрированными дискретными и аналоговыми каналами, релейной коммутацией на выходе и сетевым интерфейсом для нормальной интеграции в SCADA или в соседние контроллеры.

Типовой сценарий: на линии есть 4-20 мА датчик давления, два концевика, пускатель насоса, электромагнитный клапан и частотник. Мы заводим аналог в контроллер, в логике делаем фильтрацию/гистерезис и ограничение по аварии, дискретные входы используем под межблокировки, а дискретные выходы - под катушки контакторов или клапана. Дальше по PROFINET поднимаем теги в WinCC или стороннюю SCADA, а на уровень щита добавляем локальную индикацию и ручной режим.

CPU 1215C S7-1200: почему эта архитектура удобна в эксплуатации

CPU 1215C - это компромисс между "микро-ПЛК" и полноценным модульным решением. В проектах, где у заказчика есть требования по обслуживаемости, мы смотрим не только на число каналов, но и на то, как быстро персонал найдет причину простоя. В S7-1200 удобно, что диагностика по модулям и по сети читается стандартными средствами TIA Portal, а структура проекта получается предсказуемой: аппаратная конфигурация, технологические блоки, аварии, сетевые соединения - все в одном инструменте.

На практике это экономит время на пусконаладке: меньше "ручных" настроек, проще искать ошибку в обвязке, быстрее проверяются цепи. Для эксплуатации важно и то, что контроллер нормально живет в шкафу с частотниками и импульсными БП при условии корректной земли, экранирования и развязки по питанию. Мы всегда закладываем нормальную трассировку 24 В, отдельные клеммники для аналоговых цепей и проверяем петли 4-20 мА под нагрузкой - контроллер это "любит" и отвечает стабильностью измерений.

Siemens 6ES7215-1HG40-0XB0 и дискретная автоматика: релейные выходы как инженерный выбор

Релейные DO уместны там, где нужно без дополнительных промежуточных реле коммутировать катушки малых контакторов, соленоиды или сигнальные цепи с нестандартной полярностью. В реальной жизни это снижает количество компонентов в щите и упрощает ремонт: вышел из строя исполнительный элемент - меняем его, не лезем в "прослойку" из реле и диодов, если схема изначально собрана аккуратно.

При этом мы всегда учитываем характер нагрузки: для индуктивных цепей обязательно ставим цепи подавления (RC-цепочки/варисторы/диоды - в зависимости от рода тока), иначе ресурс контактов падает, а помехи начинают "сыпать" по входам и по коммуникациям. Релейный выход - не магия, а элемент, требующий грамотной коммутации. С 6ES7215-1HG40-0XB0 такие решения получаются компактными и ремонтопригодными.

PROFINET и 2 COM-порта: как увязать Siemens S7-1200 с приводами, панелями и учетными системами

Встроенный PROFINET позволяет без экзотики подключать HMI, удаленные I/O, привода и обмениваться данными с верхним уровнем. Для нас это ключевой момент: сеть становится "первым классом" - можно делать централизованную диагностику, получать статусы узлов, отслеживать потери связи и быстро локализовать проблемный сегмент.

Наличие двух COM-портов полезно, когда в проекте есть "наследие": весовой терминал, частотник с Modbus RTU, старый датчик расхода по RS-485 или технологический анализатор. В таких узлах мы часто делаем гибрид: технологическая сеть на PROFINET для современных устройств, а последовательные каналы - под точечные интеграции. Это уменьшает количество шлюзов и упрощает ввод в эксплуатацию.

Встроенные AI/AO в Siemens 6ES7215-1HG40-0XB0: управление аналогом без лишних модулей

Когда в контроллере уже есть аналоговые входы и выходы, проект быстрее проходит стадию монтажа и меньше шанс ошибиться в подборе модулей. На объектах это чувствуется особенно: аналоговые цепи требовательны к экранированию, правильному подключению "земли" и общей культуре монтажа. Чем меньше переходных модулей и разъемов - тем стабильнее измерение и тем проще сервис.

Пример из практики: управление заслонкой по аналоговому выходу и контроль разрежения по аналоговому входу. Мы закладываем масштабирование в инженерных единицах, добавляем программную фильтрацию и контроль обрыва/выхода за диапазон. В итоге оператор видит не "сырые" значения, а понятные параметры процесса, а аварии формируются корректно - без ложных срабатываний на наводки или кратковременные провалы.

Что мы обычно проверяем при выборе Siemens S7-1200 CPU 1215C под щит

• Схему питания и селективность по 24 В: разделение силовой части и логики, качество БП, запас по току.
• Коммутацию индуктивных нагрузок на релейных цепях: подавление выбросов, разнесение проводов, минимизация петель.
• Топологию PROFINET: экранированные кабели, корректное заземление, диагностика портов, адресация и именование устройств.
• Разводку аналоговых линий: отдельные клеммы, экраны, контроль токовой петли, защита от "земляных" контуров.

Если вам нужен контроллер, который логично собирается в компактный шкаф, нормально интегрируется по сети и позволяет закрыть дискретные и аналоговые задачи без избыточной модульности, Siemens 6ES7215-1HG40-0XB0 - рабочий вариант из практики.

Дайте нам вашу схему I/O и список оборудования - проверим совместимость по интерфейсам и нагрузкам, и подберем корректную обвязку для запуска без доработок на объекте.
