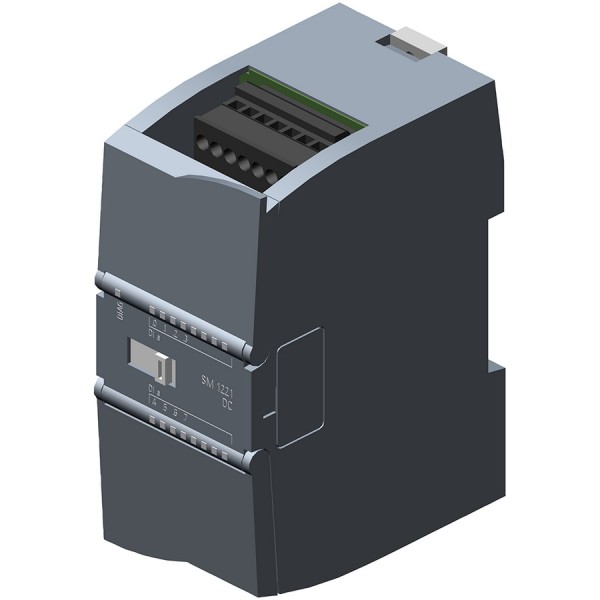

Модуль дискретного ввода Siemens 6ES7221-1BF32-0XB0

В типовом шкафу управления на S7-1200 у нас почти всегда есть один узкий участок - аккуратный и предсказуемый сбор дискретных сигналов с поля. Концевики, датчики наличия, сигналы с реле давления, сухие контакты от частотника, аварийные цепочки - все это в итоге должно прийти в контроллер без сюрпризов по уровню, полярности и диагностике. Модуль дискретного ввода Siemens 6ES7221-1BF32-0XB0 как раз закрывает эту задачу на практике: без избыточности, но с инженерно правильной логикой включения и обслуживаемости.

Siemens 6ES7221-1BF32-0XB0 в составе S7-1200: зачем отдельный SM

Когда встроенных входов CPU не хватает или их неудобно разводить по клеммам из-за компоновки шкафа, мы ставим сигнальный модуль (SM) рядом с контроллером. Это дает нормальную архитектуру: входы группируются по технологическим узлам, уменьшается длина внутренних перемычек, проще маркировать и обслуживать. В случае Siemens S7-1200 такие SM-модули хорошо вписываются в идею модульного наращивания - добавили узел, добавили входы, не меняя CPU и не «городя» промежуточные интерфейсные реле.

Отдельно отмечаем, что при модернизации существующих линий чаще всего «вылезает» не нехватка выходов, а нехватка дискретных входов: новые блокировки, дополнительные концевые положения, контроль дверей, межмашинные сигналы. Модуль дискретного ввода решает это точечно и без переработки всей схемы.

24 В DC на входах Siemens: реальная совместимость с полем

Питание и уровни 24 В DC - это де-факто промышленный стандарт для датчиков и цепей управления. В эксплуатации это важно не «по паспорту», а по последствиям: проще обеспечить единый источник питания с диагностикой (например, с электронными предохранителями), проще держать запас по помехоустойчивости, и легче локализовать неисправность мультиметром прямо на клеммах. С 24-вольтовыми дискретными входами мы спокойно подключаем как PNP-датчики, так и сухие контакты через общий плюс/минус схемы - главное, корректно организовать общие проводники и защиту от наводок.

Из практики: на упаковочных машинах часто тянут в шкаф сигналы от герконов и концевиков по длинным трассам в лотках рядом с силовыми кабелями. При 24 В и грамотной прокладке (скрутка, разнесение, экран где нужно) система устойчивее к импульсным помехам, чем на низковольтных «нестандартных» уровнях.

8 DI в Siemens 6ES7221-1BF32-0XB0: как это помогает разводке и сервису

Восемь дискретных каналов - типовой «квант» расширения, который удобно раскладывается по одному механизму или по одной группе датчиков. Мы часто делим так: 2-3 входа на концевые положения, 1 вход на датчик наличия, 1 на аварийную цепь, 1-2 на ручные режимы/кнопки, плюс один резерв. Это снижает соблазн «впихнуть» на один вход несколько сигналов через диоды и другие сомнительные схемы, которые потом превращаются в неотлавливаемые ложные срабатывания.

Плюс к этому, при пуско-наладке удобно, когда входы идут логически последовательно: в TIA Portal быстрее проверять статусы, проще составлять таблицу сигналов и протокол проверок. На реальном объекте это экономит часы, особенно когда доступ к оборудованию ограничен сменой или технологическим окном.

Sink/Source и дискретные цепи: почему тип включения не мелочь

В карточках часто это читают как формальность, но на объекте Sink/Source - вопрос совместимости с существующей логикой «общего» и типом датчиков. Неправильно выбранная схема включения приводит к классическим симптомам: вход «горит» постоянно, вход не реагирует, или реагирует только при определенной полярности/подключении общего провода. Мы всегда смотрим на то, как организовано поле: где общий минус, где общий плюс, есть ли распределительные коробки с общими шинами, какие датчики применяются (PNP/NPN, релейные контакты) и как выполнено питание.

Мини-пример: на конвейере стоит несколько фотодатчиков PNP с общим 0 В, а часть сигналов приходит от релейных выходов частотника через сухой контакт. При корректной организации Sink/Source цепей можно свести это в одну понятную схему без «костылей» и без паразитных токов через индикацию или цепи диагностики.

Siemens S7-1200 и модуль DI: эксплуатация, диагностика, типовые ошибки

Мы обычно обращаем внимание на три эксплуатационных момента. Первый - группировка питания и общих проводов: если разнести датчики по зонам, легче искать обрыв и короткое замыкание, а также проще обслуживать без остановки всей линии. Второй - подавление дребезга контактов и фильтрация: механические кнопки и концевики в реальности «дребезжат», и это надо учитывать программно и/или схемно, чтобы не ловить лишние фронты. Третий - культура маркировки: дискретные входы обслуживаются быстрее всего, когда номер канала однозначно связан с клеммой, кабелем и тегом в проекте.

В связке с S7-1200 модуль 6ES7221-1BF32-0XB0 воспринимается как штатное расширение, а не как «чужой» IO-блок. Это важно для единообразия проекта: единая среда настройки, единая структура аппаратной конфигурации, меньше точек отказа на стыках разных протоколов и производителей.

Где Siemens 6ES7221-1BF32-0XB0 уместен по задачам

• Локальные шкафы механизмов: насосные группы, заслонки, простые агрегаты с набором конечников и аварийных контактов.
• Модернизация станков: добавление межблокировок, контроль дверей и сервисных положений без замены CPU.
• Транспортные системы: конвейерные ветки с датчиками присутствия и контролем зон, где важна предсказуемая дискретная телеметрия.

Если нужен аккуратный прирост дискретных входов в экосистеме Siemens S7-1200 без усложнения схемы и с нормальной сервисопригодностью, закладывайте Siemens 6ES7221-1BF32-0XB0 в проект - и согласуем подключение под вашу полевую обвязку и логику Sink/Source.
