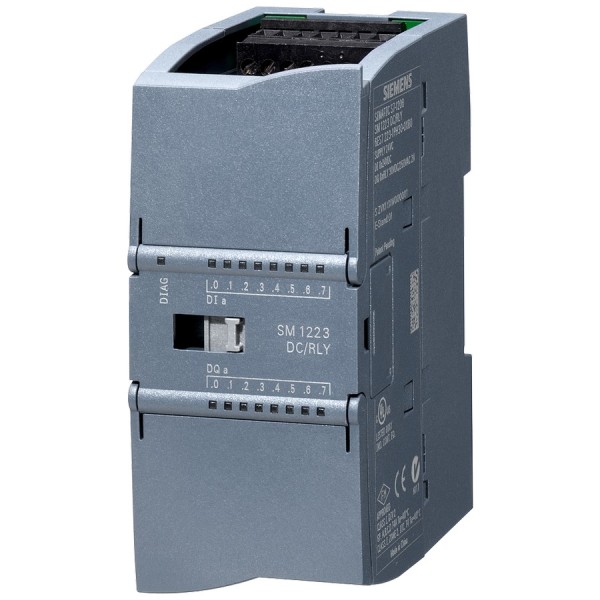

Модуль дискретного ввода-вывода Siemens 6ES7223-1PH32-0XB0

В типовых проектах на S7-1200 мы регулярно сталкиваемся с одной и той же развилкой: входов под датчики уже не хватает, а выходы нужно развести не только на катушки контакторов, но и на «разношерстные» исполнительные цепи, где нельзя заранее угадать тип нагрузки. В таких случаях логичнее поставить один комбинированный модуль, чем разносить DI и DO по двум позициям и усложнять разводку в шкафу. Siemens 6ES7223-1PH32-0XB0 как раз рассчитан на эту задачу: это сигнальный модуль расширения для S7-1200, который закрывает потребность одновременно по дискретным входам и дискретным выходам.

Siemens 6ES7223-1PH32-0XB0 в связке с S7-1200

С точки зрения эксплуатации важна не только «добавка каналов», а предсказуемость поведения модуля в реальном цикле ПЛК. В проектах с S7-1200 мы обычно ведем дискретные входы через стандартную фильтрацию и диагностику, а выходы - через межблокировки и аппаратные цепи безопасности. 6ES7223-1PH32-0XB0 органично ложится в эту архитектуру: модуль воспринимается контроллером как штатное расширение, без экзотики в конфигурировании, что уменьшает риск ошибок при пусконаладке и дальнейших доработках.

Практический пример: линия упаковки, где часть датчиков - индуктивные 24 В, часть - концевики на дверцах, а выходы уходят на катушки пневмораспределителей и на разрешающие цепи внешних реле. Комбинированный DI/DO позволяет держать всю «периферию участка» компактно, а в программе - работать с ней единообразно, без постоянных переключений между разными модулями.

Релейные выходы Siemens 6ES7223-1PH32-0XB0 и их смысл на объекте

Ключевая инженерная особенность этого модуля - релейный тип дискретных выходов. На практике это полезно там, где:

• нужно коммутировать разные типы нагрузок, включая цепи с отличающимися потенциалами, не завязываясь на транзисторные ограничения;
• требуется гальваническое разделение по выходным цепям на уровне коммутационного элемента, чтобы «грязные» нагрузки меньше влияли на электронику;
• в шкафу уже принята логика «выход ПЛК - промежуточное реле - нагрузка», и модуль релейных DO позволяет иногда убрать промежуточное звено там, где это допустимо по токам и ресурсу контактов.

Важно понимать: реле - это не про высокую частоту переключений. В сценариях вроде «мигания лампой каждые 100 мс» мы обычно уводим задачу на транзисторные выходы. Зато для соленоидов, контакторов, запорной арматуры, блокировок и команд «Пуск/Стоп» релейная коммутация работает ожидаемо и ремонтопригодно - особенно когда эксплуатация привыкла диагностировать цепи обычным мультиметром по факту замыкания контакта.

24 В DC как стандарт для дискретной периферии Siemens S7-1200

Питание 24 В DC для дискретных цепей давно стало де-факто стандартом в машиностроении и общепроме. Для нас это в первую очередь про совместимость с типовыми датчиками (PNP-выходы, концевики, оптопары), про нормальную помехоустойчивость при адекватной прокладке кабеля и про понятную диагностику. В сочетании с S7-1200 это позволяет строить единообразные шкафы управления: один класс источников питания, единая логика маркировки, предсказуемые требования к клеммам и предохранителям.

Из практики: когда на объекте есть длинные трассы до датчиков, мы закладываем разделение групп питания, ставим распределительные клеммы с индикацией и аккуратно разводим 0 В. В таких условиях модуль дискретного ввода-вывода ведет себя стабильно, а поиск «плавающих» неисправностей занимает часы, а не дни.

Сигнальный модуль SM и компоновка шкафа с 6ES7223-1PH32-0XB0

Форм-фактор SM удобен тем, что расширение получается модульным и предсказуемым по монтажу: добавляем нужный блок - получаем нужную периферию без переработки всей станции. В реальном шкафу это выражается в меньшем количестве перемычек и в более аккуратной группировке клемм: входные цепи можно собрать рядом, выходные - рядом, а кабель-каналы не превращаются в «узел» из пересечений.

Когда проектируем шкаф под обслуживание, мы также смотрим на читаемость: чтобы электрик на смене без ноутбука понял, где DI, где DO, и что за участок отвечает конкретная группа проводов. Комбинированный модуль упрощает эту задачу, если грамотно разнести клеммники и подписать группы сигналов по функционалу (например, «датчики подачи», «концевики ограждений», «клапаны зоны 1»).

Как мы применяем Siemens 6ES7223-1PH32-0XB0 в типовых узлах

Этот модуль хорошо заходит в прикладные узлы, где требуется одновременно принять несколько дискретных сигналов и выдать команды на исполнительные механизмы: небольшие конвейерные участки, насосные группы, приточно-вытяжные установки, локальные станции дозирования. За счет релейных выходов его часто выбирают, когда в проекте встречаются катушки контакторов, электромагнитные клапаны, сигнальные маяки, а по входам - классические «сухие контакты» и датчики 24 В.

Для надежной работы мы обычно рекомендуем не забывать про базовые вещи: ставить защиту цепей по нагрузке, применять RC-цепочки/варисторы на индуктивных потребителях, и разделять силовые трассы с дискретными сигналами. Тогда ресурс коммутации и устойчивость системы в целом будут соответствовать ожиданиям, а не «как повезет».

Если нужно аккуратно расширить S7-1200 по дискретным сигналам и при этом сохранить ремонтопригодную релейную коммутацию, закладывайте Siemens 6ES7223-1PH32-0XB0 в проект - подберем обвязку по нагрузкам и поможем увязать адресацию и схему подключения под вашу станцию.
