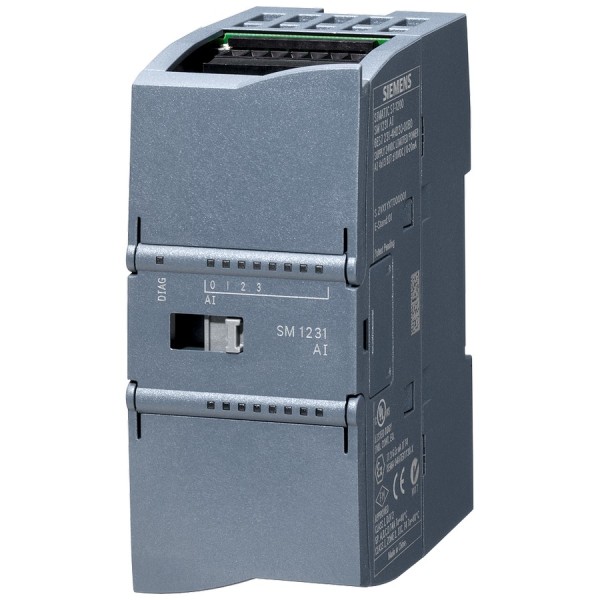

Модуль аналогового ввода Siemens 6ES7231-4HD32-0XB0

В типовом проекте на S7-1200 мы почти всегда упираемся в одну и ту же практическую задачу: «цифра» в ПЛК должна стабильно отражать реальный процесс - давление, уровень, расход, положение заслонки. И как только объект выходит за рамки 1-2 датчиков, встроенных входов CPU уже не хватает или не устраивает по типу сигналов. В таких случаях ставим модуль аналогового ввода Siemens 6ES7231-4HD32-0XB0: он дает предсказуемую работу с полевыми аналоговыми сигналами и снимает ограничения по масштабированию станции.

Siemens 6ES7231-4HD32-0XB0 в составе S7-1200

Этот модуль - сигнальный SM для линейки Siemens S7-1200, и это важнее, чем кажется. У SM своя логика монтажа и обслуживания: модуль ставится рядом с CPU, подключение выполняется через стандартную шину и клеммник, а диагностика уходит в TIA Portal так же, как и по остальным устройствам. В эксплуатации это означает меньше «зоопарка» интерфейсных преобразователей и меньше причин для плавающих отказов на стыках.

Мы используем 6ES7231-4HD32-0XB0 там, где нужно компактно добавить несколько аналоговых каналов без выноса в распределенный ввод-вывод: локальные станции насосных, узлы дозирования, небольшие печи, вентиляционные агрегаты с несколькими датчиками давления/температуры, стенды испытаний. При грамотной разводке в шкафу получаем аккуратную систему, где аналоговые линии короткие и контролируемые.

4 AI и распределение измерений по каналам

Наличие четырех независимых аналоговых входов дает нормальную свободу по архитектуре. На практике это не «еще два канала», а возможность разделить измерения по функционалу и обслуживанию. Пример: два канала под 0-20 мА (давление на подаче и обратке), один канал под +/-10 В (позиционер или датчик с напряженческим выходом), еще один оставляем резервом под будущий расходомер. Резервный канал - не роскошь, а страховка от доработок с остановом производства.

Отдельно отметим, что смешанные среды часто требуют гибкости: часть датчиков приходит от КИП с токовой петлей, часть - от преобразователей частоты или лабораторных измерителей с выходом по напряжению. Когда модуль уверенно работает и с 0-20 мА, и с +/-10 В, отпадает необходимость городить внешние преобразователи «V-to-I» или «I-to-V», которые добавляют погрешность и становятся точкой отказа.

Разрешение 12 бит и что оно дает в реальном процессе

12-битное преобразование в задачах S7-1200 - это разумный баланс между точностью и устойчивостью. Если разложить по инженерной логике, 12 бит дают 4096 квантов. Для аналогового датчика давления это обычно означает, что контроллер видит изменение значительно раньше, чем начнет «гулять» механика или инерция процесса. В регулировании (PID) это напрямую влияет на стабильность: меньше ступенчатости в измерении - меньше дерганий управляющего сигнала и меньше износ исполнительных механизмов.

Важно понимать и обратную сторону: даже при хорошем разрешении итоговую достоверность «убивают» не цифры в паспорте, а наводки и ошибки монтажа. Поэтому мы всегда закладываем нормальную практику: экранированная витая пара для аналоговых линий, правильное заземление экрана с одной стороны, разнос по лоткам с силовыми кабелями, и отдельные клеммы для «чистой земли» аналоговых цепей. Тогда 12 бит реально работают на вас, а не превращаются в шум на тренде.

Диапазоны +/-10 В и 0-20 мА как инструмент унификации

Поддержка стандартных промышленных диапазонов позволяет унифицировать склад датчиков и ускорить пусконаладку. Токовая петля 0-20 мА удобна на длинных трассах и в «шумных» цехах: она более устойчива к помехам и падению напряжения на линии. Диапазон +/-10 В часто встречается в позиционировании и на выходах некоторых преобразователей и контроллеров. Когда модуль закрывает оба варианта, проектировщик не привязан к одному типу КИП, а эксплуатация не держит на объекте лишние переходники.

В TIA Portal обычно настраиваем канал под конкретный тип сигнала, задаем масштабирование в инженерные единицы и сразу прописываем контроль обрыва/выхода за пределы (в зависимости от схемы датчика). Это позволяет на раннем этапе отлавливать «плавающие» проблемы: плохой контакт в клемме, переполюсовку, ошибку подключения экрана, неверно выбранный тип входа.

Siemens 6ES7231-4HD32-0XB0 и сервисная диагностика на объекте

С точки зрения эксплуатации ценность модуля не только в том, что он «меряет», а в том, что его проще обслуживать. Для наладчика важно быстро отделить проблему датчика от проблемы ПЛК. Когда модуль корректно интегрирован в систему S7-1200, мы видим состояние каналов, можем сравнить «сырые» значения с масштабированными, а при необходимости временно подать тестовый сигнал (калибратор 0-20 мА или источник +/-10 В) и проверить тракт без демонтажа шкафа. Это экономит часы на поиске неисправности, особенно на непрерывных процессах.

Если нужно аккуратно добавить аналоговые измерения в станцию Siemens S7-1200 без лишней периферии и с понятной диагностикой, закладывайте Siemens 6ES7231-4HD32-0XB0 в проект - и сразу продумывайте схемотехнику подключения и разводку в шкафу. Оставьте заявку, и мы подберем корректную конфигурацию под ваши датчики и логику управления.
