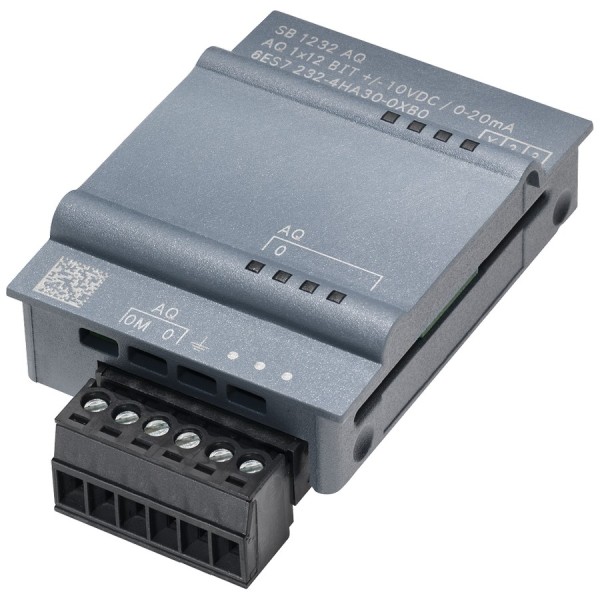

Модуль аналогового вывода Siemens 6ES7232-4HA30-0XB0

Типовая ситуация на объекте: в шкафу S7-1200 уже нет места под полноценный сигнальный модуль, а управлять частотником или позиционером клапана по аналоговому заданию все равно нужно. В таких проектах мы обычно ставим сигнальную плату Siemens 6ES7232-4HA30-0XB0 - как раз когда требуется один стабильный канал аналогового вывода без расширения габаритов и без переделки компоновки шкафа.

Siemens 6ES7232-4HA30-0XB0 как “добавить аналог” без перекройки шкафа

Форм-фактор SB хорош тем, что решает сразу две практические задачи: экономит DIN-рейку и сохраняет привычную топологию S7-1200. На реконструкциях это критично - не приходится переносить клеммники, менять маркировку, пересобирать кабельные трассы. По факту получаем дополнительный аналоговый выход там, где раньше пришлось бы менять CPU или добавлять внешний преобразователь по сети.

Выход +/-10 В и 0-20 мА: зачем модулю два мира

В реальной эксплуатации выбор между напряжением и током - это не “как удобнее”, а вопрос помехоустойчивости и длины линии. Напряжение +/-10 В чаще применяем для коротких соединений внутри шкафа или рядом стоящего привода, где важна скорость и простота подключения. Токовый контур 0-20 мА выручает на длинных трассах и в шумной среде: просадка на сопротивлении линии и наводки влияют заметно меньше, а диагностика упрощается - по току легче понять, что линия в порядке.

Мини-пример из практики: частотник в одном шкафу с контроллером - берем напряжение, получаем аккуратное задание скорости. А если нужно задать уставку на удаленный I/P-преобразователь пневмоклапана в цеху - чаще выбираем ток, чтобы не ловить “гуляющие” значения от электромагнитного фона и не подбирать экранирование как отдельный проект.

12 бит разрешения Siemens 6ES7232-4HA30-0XB0 и что это дает на механике

Разрешение 12 бит - это не цифра “для галочки”. На аналоговом управлении оно прямо превращается в шаг регулирования. Чем выше дискретность, тем меньше заметны ступеньки при изменении задания: клапан не “подергивается” на малых открытиях, привод не начинает охотиться около уставки, а ПИД-регулятор легче настроить без избыточного интегрального разгона. В контурах температуры и давления это часто выражается в более спокойной динамике и меньшем износе исполнительных механизмов.

Отдельно отметим, что в проектах с дозированием или поддержанием разрежения мелкий шаг задания снижает вероятность выхода на автоколебания. Иначе говоря, модуль не исправит неверно выбранный привод или плохо настроенный ПИД, но дает “тонкую ручку”, которая в автоматизации действительно ощущается.

Один канал AO в серии S7-1200: когда “меньше” значит “надежнее”

Один канал аналогового вывода - это предсказуемая нагрузка на схему питания и понятная ответственность сигнала. Мы часто видим, что заказчику нужен ровно один аналог: например, задание скорости на насос, уставка на регулятор горелки, позиционирование заслонки. В таких случаях отдельный канал проще проверять и обслуживать: меньше клемм, меньше вероятности перепутать провода при замене, проще прозвонить цепь и снять осциллограмму или измерить ток клещами/мультиметром.

Для пуско-наладки это тоже плюс. Когда в шкафу появляется единственный AO, его легко завести в технологическую диагностику: сравнить расчетное задание в PLC и фактический уровень на клеммах, проверить масштабирование, отработать режимы “ручной/авто”, оценить реакцию исполнительного устройства.

Практика интеграции Siemens 6ES7232-4HA30-0XB0 в проект

С точки зрения инженерии важны не только электрические параметры, но и то, как модуль ведет себя в типовых сценариях: переключение режимов, аварийные остановы, восстановление после пропадания питания. Мы рекомендуем на этапе разработки заложить понятную стратегию безопасного значения: что должно быть на AO при стопе - ноль, минимальная уставка, удержание последнего значения или перевод привода в локальный режим. Это решается программно, но именно наличие корректного аналогового интерфейса позволяет реализовать такие алгоритмы без костылей в виде внешних преобразователей.

По электромонтажу обычно закладываем аккуратную землю/экран по правилам шкафа, разнесение аналоговых линий от силовых и обязательную проверку “петли тока” на клеммах до подключения исполнительного устройства. Это банальные вещи, но они сильнее всего влияют на стабильность 0-20 мА в промышленной среде.

Если вам нужен компактный аналоговый выход для S7-1200 под привод, клапан или внешний регулятор - выбираем Siemens 6ES7232-4HA30-0XB0 и закладываем его в проект с понятной логикой безопасного режима и корректным масштабированием сигнала. Передавайте исходные данные по исполнительному механизму и длине линий - мы подскажем оптимальный вариант включения и проверим схему подключения.
