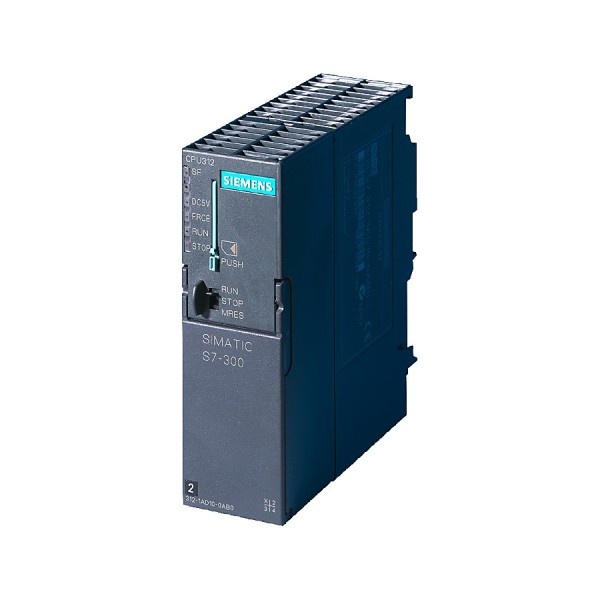

Контроллер (ПЛК) Siemens 6ES7312-1AE14-0AB0

Siemens 6ES7312-1AE14-0AB0 в типовом цикле управления

В реальной автоматизации редко требуется "самый мощный" ПЛК - чаще нужен предсказуемый контроллер, который уверенно отрабатывает дискретную логику, простые ПИД-контуры и обмен с панелью оператора без сюрпризов по времени цикла. Siemens 6ES7312-1AE14-0AB0 как раз из таких решений: ставим его в стойку S7-300, разводим сигналы по модулям ввода-вывода, привязываем HMI и получаем стабильную основу для локального участка - насосная, узел дозирования, конвейерная линия, небольшая вентиляция с заслонками и датчиками.

С точки зрения эксплуатации ценность здесь не в "рекордах", а в том, что платформа давно обкатана. Поддержка в STEP 7 предсказуемая, диагностика понятная, а поведение в аварийных сценариях можно описать и повторить на стенде. Для объектов, где важнее ремонтопригодность и повторяемость, чем модные функции, это зачастую решающий аргумент.

CPU 312 серии S7-300 - где она оправдана

CPU 312 в линейке S7-300 обычно берут, когда проект не перегружен вычислениями, но требуется промышленная дисциплина: четкая структура программы, нормальная работа с аппаратной диагностикой модулей, корректные реакции на обрыв датчика или пропадание связи с операторской панелью. Мы используем такие контроллеры на участках, где логика - "сигнал-порог-действие", плюс небольшие алгоритмы задержек, блокировок, межконтурных зависимостей.

Мини-пример из практики: управление двумя насосами с чередованием по наработке и резервированием. Важно не просто включать по уровню, а фиксировать причины останова, вести простую наработку, выдерживать паузы от гидроударов и корректно обрабатывать сухой ход. Такой функционал спокойно укладывается в архитектуру S7-300: отдельные FC/FB на насос, DB на параметры, а аварии выводим на панель по текстам. В результате эксплуатация получает не "черный ящик", а понятную систему, которую можно сопровождать годами.

Siemens 6ES7312-1AE14-0AB0 и память программы 32 кБ

Объем памяти программы в 32 кБ на бумаге выглядит скромно, но в реальных проектах это дисциплинирует и зачастую идет в плюс. Мы обычно строим логику модульно: типовые FB на исполнительные механизмы (клапан, привод, насос), типовые блоки диагностики, единый обработчик аварий. При таком подходе проект получается компактным и читаемым, без дублирования сетей и "копипаста".

Почему это важно в эксплуатации: чем меньше разрозненных фрагментов и ручных исключений, тем проще локализовать проблему на месте. Если, например, электрик видит, что клапан не закрывается, он открывает один FB, смотрит межблокировки (концевики, разрешение, авария привода) и быстро понимает, где "потерялось" условие. Это лучше, чем программа, разросшаяся за счет однотипных кусков с разными именами сигналов.

Кроме того, компактный проект проще тестировать: мы быстрее прогоняем сценарии на симуляции, легче делаем трассировку, проще согласовать изменения с технологами. На объектах с регламентными остановами это экономит часы, а иногда и смены.

MPI как практичный интерфейс для обслуживания и наладки

Наличие MPI в таких контроллерах - не "галочка", а рабочий инструмент. Через MPI удобно подключаться для наладки, диагностики и обновления проекта, особенно если шкаф уже собран и нет желания городить лишние преобразователи. На пусконаладке это часто спасает время: подключили PG/PC, считали диагностику модулей, проверили состояния входов, посмотрели тайминги, корректно зафиксировали причину стопа.

Если на объекте стоит панель оператора, MPI может выступать транспортом для обмена, а сервисный доступ остается понятным для персонала. Важный момент для эксплуатации: когда связь организована на стандартных механизмах Siemens, меньше "зоопарка" драйверов и меньше ситуаций, когда после обновления ноутбука внезапно перестает подключаться инженер.

Что учитываем при замене и модернизации на S7-300

Контроллер Siemens 6ES7312-1AE14-0AB0 часто берут как замену в существующей стойке S7-300 или для расширения типового шкафа. В таких задачах ключевое - не только совместимость по механике, но и повторяемость поведения программы: обработка OB, реакция на ошибки модулей, логика холодного/теплого старта. Мы рекомендуем заранее проверить структуру проекта, версию STEP 7, наличие исходников и то, как организованы аппаратные прерывания и диагностика. Это снижает риск "неожиданностей" после замены, когда вроде бы все включилось, но часть сигналов ведет себя иначе из-за нюансов конфигурации.

Как инженерный подход: перед выездом готовим контрольный список - адресация модулей, таблица символов, критичные блоки, точки остановки, список аварий. На месте это превращается в короткую процедуру: подключились по MPI, проверили конфигурацию, сравнили фактическое железо, прогнали I/O-тест и только затем отдаём участок в технологический режим.

Если вам нужен надежный ПЛК для задач уровня локального участка на базе S7-300, закладывайте Siemens 6ES7312-1AE14-0AB0 в проект или на склад ЗИП - поможем корректно подобрать состав стойки и подготовить проверяемую конфигурацию под ваш объект.
