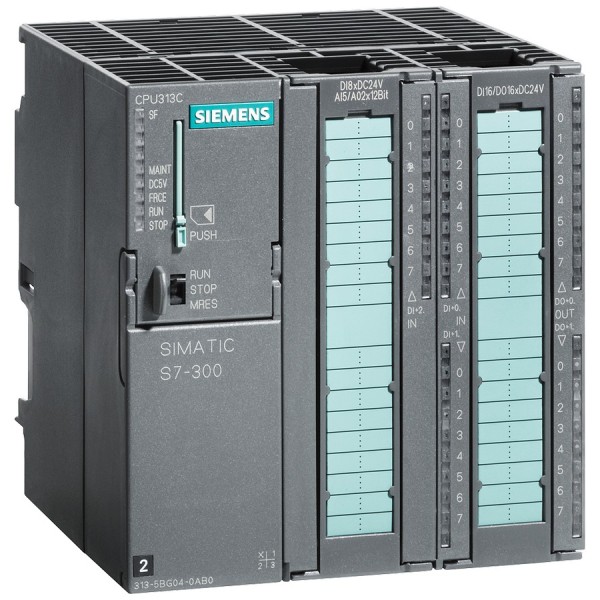

Контроллер (ПЛК) Siemens 6ES7313-5BG04-0AB0

Siemens 6ES7313-5BG04-0AB0 в типовом цикле машины

В реальной автоматизации нам чаще всего нужен не «самый мощный ПЛК», а контроллер, который без лишних модулей закроет цикл: дискретные датчики - счёт импульсов - аналоговая обработка - управление исполнительными механизмами - диагностика по шине. Контроллер (ПЛК) Siemens 6ES7313-5BG04-0AB0 как раз про это: компактная CPU 313C серии S7-300 с набором встроенного ввода-вывода, достаточным для малых и средних узлов, где важно уложиться в габарит шкафа, сократить проводку и уменьшить число точек отказа.

Пример из практики: упаковочный стол с конвейером, фотодатчиком метки и энкодером. Дискретные входы принимают сигналы датчиков, быстрые счётчики отрабатывают импульсы энкодера без «плавания» по времени цикла, аналоговые входы читают, например, 4-20 мА с датчика натяжения, а аналоговые выходы задают уставку на привод или клапан. В итоге получаем стабильное повторение шага и прогнозируемое поведение на переходных режимах.

CPU 313C S7-300: когда встроенный I/O решает

CPU 313C ценим за прикладную рациональность. Встроенные дискретные и аналоговые каналы позволяют собирать рабочий узел без отдельной станции ввода-вывода и без «зоопарка» модулей, где каждый разъём - потенциальный источник плохого контакта. Для цеховых шкафов это значит меньше клемм, короче жгуты, проще маркировка и быстрее пусконаладка.

Отдельно отметим, почему на объектах важна встроенная аналогика. Когда аналоговые сигналы заведены прямо в CPU, упрощается трассировка экранов и земляных связей: проще выдержать единую точку заземления, легче контролировать наводки от частотников и силовых линий. Это напрямую влияет на стабильность измерений и отсутствие «дрожания» уставок.

Контроллер Siemens 6ES7313-5BG04-0AB0 и быстрые счётчики в задачах движения

Наличие быстрых счётчиков - это не абстрактная галочка, а инструмент для тех случаев, когда импульсный сигнал нельзя надёжно обработать обычным циклическим опросом. Мы применяем их для:

• подсчёта длины/метража по энкодеру на размотчиках и дозаторах;
• контроля скорости конвейера с импульсного датчика;
• учёта изделий на высоких скоростях, где датчик «щёлкает» чаще, чем обновляется логика.

В эксплуатации это даёт предсказуемый результат: счёт не зависит от загрузки программы и кратковременных задержек, а значит меньше скрытых ошибок на режимах разгона/торможения и при работе с мелким шагом.

128 кБ памяти программы: прагматичный запас под логику и диагностику

Рабочая память под программу важна не только для «сколько сетей в LAD поместится». На наших проектах основной потребитель памяти - сервисные функции: журналирование аварий, расширенная диагностика датчиков, антидребезг, фильтрация аналоговых сигналов, технологические таймеры, межблокировки, режимы наладки и ручного управления. 128 кБ - это разумный объём, чтобы не резать полезные вещи ради экономии, но и не переплачивать за избыточный класс CPU.

Если планируется поэтапное развитие - добавление клапанов, расширение рецептов, подключение дополнительных приводов - запас по памяти снижает риск «упереться в потолок» на второй итерации модернизации.

MPI как рабочий интерфейс Siemens S7-300 в пусконаладке и сервисе

Дополнительный интерфейс MPI в S7-300 - это про удобство обслуживания. Для нас это означает быстрый доступ к контроллеру на площадке: онлайн-наблюдение, форсирование, поиск причин нестабильности, выгрузка/загрузка проекта, проверка состояния входов/выходов. В условиях, когда шкаф стоит в шумном цехе и время на останов ограничено, возможность оперативно подключиться и снять фактическую картину по сигналам часто важнее теоретической «производительности».

MPI также упрощает типовую интеграцию в существующие линии Siemens, где уже приняты подходы по обслуживанию и есть отлаженная инфраструктура для сервисных подключений.

Где Siemens 6ES7313-5BG04-0AB0 показывает себя лучше всего

Этот ПЛК логично ставить в узлы с умеренным количеством сигналов и требованием к надёжной обработке импульсов и аналогики: дозирование, конвейерные участки, простые сборочные станции, насосные группы, печи с аналоговыми датчиками, тестовые стенды. Особенно хорошо он подходит, когда заказчик хочет минимизировать состав шкафа и получить ремонтопригодную схему без экзотических решений.

Со своей стороны мы обычно закладываем аккуратные электрические правила: раздельные группы питания для дискретных и аналоговых цепей, правильную организацию PE и экранов, и нормальную структуру программных блоков (аварии/межблокировки отдельно, технологические шаги отдельно). С таким подходом CPU 313C работает предсказуемо и обслуживается без «магии».

Если подбираете Siemens 6ES7313-5BG04-0AB0 под конкретный узел, передайте нам схему сигналов и типы датчиков - проверим соответствие по каналам, оценим резерв и предложим корректную архитектуру подключения. Готовы оперативно согласовать и поставить контроллер под ваш проект.
