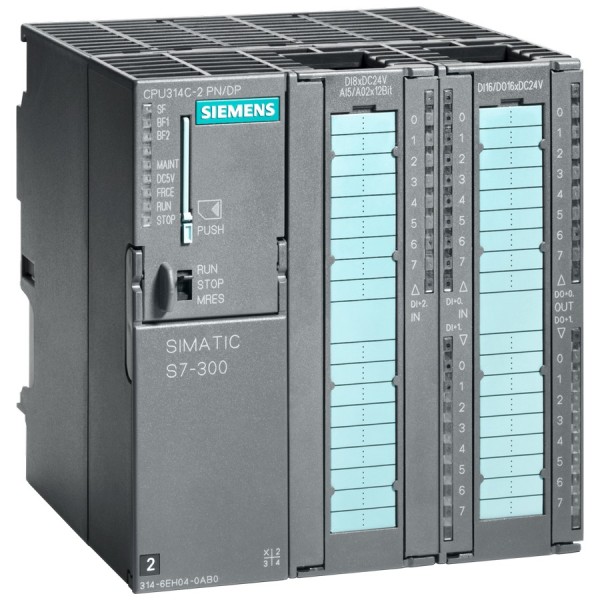

Контроллер (ПЛК) Siemens 6ES7314-6EH04-0AB0

Siemens 6ES7314-6EH04-0AB0 в типовом узле без россыпи модулей

Частая картина на объекте - нужно «поднять» небольшой агрегат: насосная, дозирование, транспортер, печь с парой контуров регулирования. Сигналов немного, но требования к надежности и диагностике как у взрослой системы. В таких задачах мы обычно уходим от избыточной модульности и закладываем контроллер, который закрывает базовые дискретные и аналоговые цепи на одном CPU, а сеть и обмен оставляет «на вырост». Контроллер (ПЛК) Siemens 6ES7314-6EH04-0AB0 как раз из этой практики - компактный по составу, но инженерно правильный по интерфейсам и по поведению в эксплуатации.

CPU 314C-2PN/DP серии S7-300 - когда важны предсказуемые циклы

Модель CPU 314C-2PN/DP из семейства Siemens S7-300 - это тот класс ПЛК, который не требует «танцев» при пусконаладке: понятная структура проекта, стабильная циклическая обработка и нормальная диагностика по событиям. В реальной работе это означает, что контур дозирования не начинает «плыть» из-за случайных задержек, а дискретная автоматика не ловит фантомные состояния при нагрузке на коммуникации.

Отдельно отмечаем рабочую память под программу - она важна не цифрой в паспорте, а тем, что позволяет держать в проекте нормальные блоки: диагностические OB, обработку аварий, архивирование технологических параметров в пределах контроллера, а не «урезанный» алгоритм ради экономии. На S7-300 это напрямую влияет на читаемость и сопровождаемость проекта, особенно когда объект живет 10-15 лет и сменяет не одну команду эксплуатации.

Siemens 6ES7314-6EH04-0AB0: встроенные I/O как способ сократить отказные точки

На небольших установках основные проблемы обычно не в логике, а в коммутации: лишние клеммы, шлейфы, промежуточные модули, ошибки маркировки. Здесь встроенные дискретные и аналоговые каналы Siemens 6ES7314-6EH04-0AB0 дают практическую выгоду - меньше соединений, меньше мест для «плавающих» контактов и проще трассировка шкафной проводки.

Пример из опыта: узел дозирования с расходомером и клапаном. Аналог на вход, аналог на выход, плюс дискреты на конечники и разрешения. Когда это собрано на одном CPU без «лесенки» модулей, пуск быстрее, а поиск неисправностей сводится к проверке конкретного канала, а не цепочки «датчик - модуль - шина - CPU».

PROFINET, PROFIBUS DP и MPI - коммуникации без компромиссов

В реальной модернизации редко бывает «чистая» сеть. Один участок на PROFIBUS DP с приводами, другой - на PROFINET с панелью оператора или верхним уровнем, плюс сервисный доступ и старые привычки персонала. Наличие MPI, PROFIBUS DP и PROFINET в одном CPU позволяет не городить переходники и не закладывать отдельный коммуникационный процессор только ради стыковки поколений.

Это особенно полезно при поэтапной замене: сегодня подключили HMI по PROFINET, завтра оставили приводную периферию на DP, а через год перевели часть станций на новые интерфейсы. Архитектура остается управляемой, а проект - расширяемым.

Быстрые счетчики - практичный инструмент для энкодеров и импульсных датчиков

Импульсные входы в промышленности встречаются постоянно: энкодер на транспортере, расходомер с частотным выходом, датчик длины, счет импульсов от дозатора. Обычная дискретная обработка в цикле не всегда дает нужную точность - особенно если цикл нагружен коммуникациями или алгоритмами. Быстрые счетчики решают эту задачу аппаратно: контроллер считает импульсы независимо от времени выполнения пользовательской программы, а в код вы забираете уже достоверный результат.

На практике это снижает риск «недосчета» на высоких скоростях и делает повторяемой калибровку, например, в отрезных станках или в упаковке, где цена ошибки - брак и простои.

COM-порт как сервисный канал и привязка к «полевым» устройствам

Один COM-порт до сих пор бывает полезен не как дань прошлому, а как удобный сервисный интерфейс. Встречаются весовые терминалы, регистраторы, простые частотники или специализированные датчики, которые по месту проще подключить по последовательному каналу, чем тянуть в сеть. Плюс это резервный способ диагностики: когда «сеть легла» из-за коммутатора или грозы, локальный доступ через последовательный интерфейс часто экономит часы простоя.

Как мы обычно применяем Siemens 6ES7314-6EH04-0AB0 на объектах

• Локальная автоматика станка или участка с возможностью дальнейшего включения в АСУ ТП по PROFINET без перестройки шкафа.

• Насосные и тепловые узлы, где одновременно нужны дискретная логика, несколько аналоговых контуров и диагностика отказов датчиков.

• Транспортерные линии и упаковка, где счет импульсов и привязка к скорости определяют качество, а не «галочка» в ТЗ.

Если вам нужен ПЛК, который нормально живет в смешанных сетях, держит аккуратный проект и закрывает базовые сигналы без раздувания состава шкафа - закладывайте Siemens 6ES7314-6EH04-0AB0, и мы поможем корректно увязать его с периферией, приводами и верхним уровнем.
