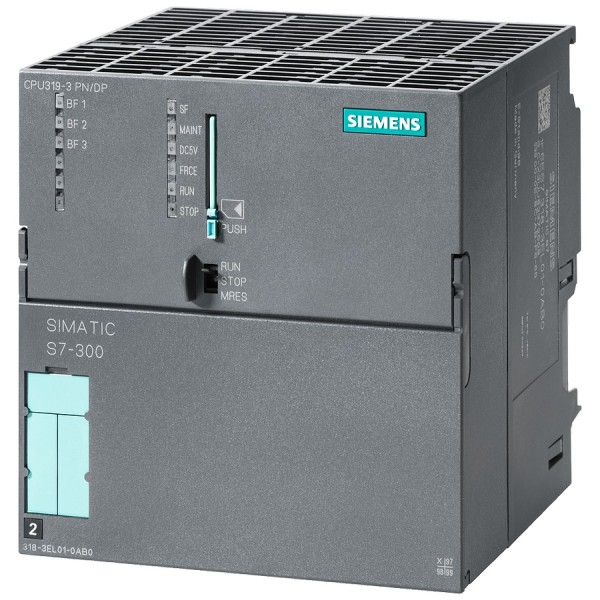

Контроллер (ПЛК) Siemens 6ES7318-3EL01-0AB0

Когда на линии нужно одновременно держать цикл в миллисекундах, диагностировать сеть без «падений» и не упираться в память проекта, мы обычно смотрим в сторону верхних CPU S7-300. Контроллер (ПЛК) Siemens 6ES7318-3EL01-0AB0 как раз из этой категории: он рассчитан на плотную интеграцию в существующие шкафы S7-300 и на работу в узлах, где сходятся несколько полевых шин и верхний уровень.

Siemens 6ES7318-3EL01-0AB0 в реальной архитектуре S7-300

В типовой модернизации у заказчика уже есть стойка S7-300 с набранными модулями ввода-вывода и проверенной периферией. Менять весь шкаф из-за роста задач нерационально - важнее «поднять мозги», сохранив механику, клеммники и большую часть кабельного хозяйства. CPU 319-3 ставится в ту же среду и позволяет расширить функционал без пересборки системы с нуля: добавляем новые участки логики, вводим сбор данных, подключаем дополнительную сеть - при этом структура станции остается привычной для эксплуатации.

Для нас критично, что это не «экзотика», а рабочая лошадка S7-300: стандартные подходы к резервированию питания, согласованию потенциалов, маркировке модулей и обслуживанию по месту остаются применимыми. Это снижает риски на пуско-наладке и в последующем сервисе.

CPU 319-3: почему 2 МБ памяти важны не на бумаге

Рабочая память под программу здесь заметно больше, чем у младших CPU, и это ощущается не в каталоге, а в жизни. Современный проект редко состоит из пары десятков сетей LAD. В нем обычно есть: диагностические блоки по приводам, обработка аварий с фиксацией причин, рецепты, счетчики наработки, буферизация событий для SCADA, обмен с частотниками и интеллектуальными модулями.

Пример из практики: на фасовочной машине заказчик захотел добавить протоколирование простоев по категориям с временными метками и расширенный HMI. На слабой CPU начинаются компромиссы - урезают диагностику или «экономят» на структурировании данных. На Siemens 6ES7318-3EL01-0AB0 можно держать проект аккуратным: отдельные DB под технологию, отдельные - под сервис, нормальные UDT/структуры, понятные архивы. Это напрямую влияет на сопровождаемость - любой инженер быстрее разберется, а простои из-за «черного ящика» будут меньше.

Интерфейсы MPI, PROFIBUS DP и PROFINET: Siemens 6ES7318-3EL01-0AB0 как узел связи

В большинстве цехов сети смешанные. Где-то исторически живет PROFIBUS DP с распределенной периферией и приводами, где-то нужен PROFINET для связки с панелями, SCADA или соседними контроллерами, а MPI остается удобным для наладки и обслуживания на месте. Наличие этих интерфейсов в одном контроллере полезно тем, что мы можем развести уровни:

• оставить полевую часть на PROFIBUS DP и не трогать адресацию/параметрику устройств, сохранив стабильность;
• поднять верхний уровень на PROFINET, получив нормальную интеграцию с современными HMI/SCADA и удобную диагностику по сети;
• использовать MPI как сервисный канал - для локального подключения инженера без вмешательства в производственную сеть.

На практике это упрощает и пуск, и дальнейшую эксплуатацию. Когда технолог просит добавить еще один участок I/O или новый привод, нам не приходится «перекраивать» все коммуникации. А при поиске неисправностей важна сегментация: проблемный сегмент не должен тянуть за собой весь обмен.

COM-порт и сервисные сценарии на Siemens S7-300

Один последовательный порт до сих пор востребован в промышленности - особенно там, где стоят весовые терминалы, счетчики, датчики с ASCII-протоколами или старые анализаторы, которые не умеют в Ethernet. Мы часто используем COM-канал как «мост» для аккуратной интеграции старого оборудования в современную систему: контроллер опрашивает устройство по простому протоколу, валидирует данные и уже дальше отдает их в SCADA по PROFINET. Такой подход экономит бюджет и снижает риск - не нужно срочно менять рабочие приборы только из-за интерфейса.

Siemens 6ES7318-3EL01-0AB0: что учитываем при внедрении и обслуживании

Для верхних CPU важна дисциплина проекта и диагностики. Мы закладываем понятную структуру OB/FB/DB, включаем обработку системных событий, заранее продумываем реакцию на обрыв шины, «плавающие» устройства и ошибки параметрирования. Тогда мощность CPU работает на надежность, а не на усложнение. Плюс, в рамках S7-300 удобно держать единый подход к запасным частям и сервисным процедурам: замена модуля, перенос проекта, проверка коммуникаций, контроль версий - все делается по стандартным регламентам цеховой автоматизации.

Если нужен контроллер Siemens S7-300 уровня CPU 319-3 для плотной логики и смешанных сетей, подберем совместимую конфигурацию стойки и поможем увязать MPI/PROFIBUS DP/PROFINET в рабочую схему - обращайтесь, уточним задачу и подготовим техническое решение.
