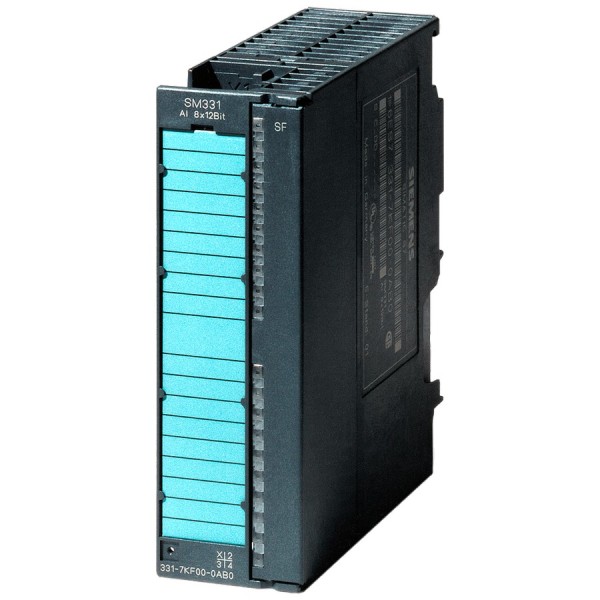

Модуль аналогового ввода Siemens 6ES7331-7KB02-0AB0

В реальной автоматизации аналоговые сигналы почти всегда приходят «грязными»: наводки от частотников, разные потенциалы земли, длинные экранированные линии, переходные процессы при пуске. Поэтому при выборе модуля аналогового ввода мы в первую очередь смотрим не на «сколько каналов», а на то, как модуль переживает промышленную электромагнитную обстановку и насколько предсказуемо ведет себя в эксплуатации. Siemens 6ES7331-7KB02-0AB0 - как раз из тех модулей, которые ставят в шкаф и забывают, потому что он стабильно работает в составе S7-300 и не требует постоянной «донастройки» из-за паразитных эффектов.

Siemens 6ES7331-7KB02-0AB0 в контуре измерений

Типовой сценарий: датчик давления 4-20 мА стоит на насосной, шкаф управления - в операторной, по трассе - десятки метров кабеля рядом с силовыми линиями. На входе ПЛК мы хотим видеть не «примерно давление», а диагностируемый и воспроизводимый сигнал, который можно использовать в ПИД-регулировании без дрожания уставки. Здесь важна дисциплина измерения: стабильная оцифровка, корректная привязка шкалы и минимизация влияния помех. У 6ES7331-7KB02-0AB0 это решается архитектурно: модуль рассчитан на работу именно как промышленный AI в стойке S7-300, а не как «универсальная лабораторная плата».

Гальваническая изоляция и практическая польза на объекте

Отдельно подчеркнем наличие гальванической изоляции. На бумаге это выглядит как галочка, а на объекте - это разница между стабильным каналом и вечными «плавающими нулями». Когда на датчике и на шкафу разные земли, по экранам и общим проводникам начинают течь уравнительные токи. Итог - смещение показаний, периодические выбросы, иногда повреждение входных цепей при грозовых импульсах или коммутациях. Изоляция разрывает нежелательные петли и снижает риск того, что проблема силовой части внезапно проявится как «ошибка измерения».

Разрешение 14 бит: почему это важно не в теории

14-битное разрешение - это не про «красивую цифру», а про управляемость процесса. Чем выше дискретизация, тем меньше ступенька квантования в инженерных единицах после масштабирования. На практике это заметно в двух случаях: во-первых, в медленных контурах (уровень, температура), где регулятору нужна плавная обратная связь; во-вторых, при контроле качества, когда мы сравниваем измерение с допусками и не хотим, чтобы решение «годен/не годен» зависело от одного-двух младших разрядов. При 14 бит проще получить стабильную фильтрацию без чрезмерной инерционности и аккуратно настроить усреднение, если линия шумная.

Интеграция Siemens 6ES7331-7KB02-0AB0 в S7-300 без сюрпризов

Серия S7-300 ценится за предсказуемость: модульный принцип, понятная диагностика, стабильная работа в распределенных шкафах. 6ES7331-7KB02-0AB0 выполнен в форм-факторе сигнального модуля (SM), то есть ставится в ряд с остальными SM и логично ложится в структуру проекта. Это удобно при модернизации: когда надо добавить аналоговые входы к существующей станции, не ломая архитектуру и не вводя «зоопарк» из разнородных устройств. По опыту, чем меньше экзотики в стойке, тем проще сопровождение - от поиска неисправности до наличия ЗИП.

Практика применения: от 4-20 мА до технологических датчиков

Модуль аналогового ввода чаще всего «встречается» с токовыми петлями 4-20 мА и напряжением с преобразователей. В полевых условиях токовая петля выигрывает по помехоустойчивости, но требует аккуратной схемотехники: правильной организации питания датчика, соблюдения полярности, контроля обрыва. Здесь важна не только электрическая часть, но и эксплуатационная: чтобы при обрыве линии система уходила в понятное состояние, а не «рисовала» правдоподобные значения. Мы обычно закладываем в логику верхние/нижние пороги достоверности, обработку обрыва и задержки на переходные процессы при включении питания датчиков.

Если датчик стоит на удаленном участке, полезно учитывать падение напряжения в линии и качество экрана. В таких местах гальваническая развязка и корректная топология заземления дают больше эффекта, чем попытки «лечить» помехи программным фильтром.

Тип модуля AI как часть общей диагностики станции

Сигнальные модули AI в ПЛК - это точка, где «физика» встречается с программой. Поэтому мы всегда смотрим на то, насколько удобно обслуживать канал: проверять вход без отключения процесса, локализовать неисправность по симптомам, отличать помеху от реальной динамики. 6ES7331-7KB02-0AB0 в составе S7-300 позволяет держать измерения в рамках общей инженерной дисциплины Siemens: понятные статусы, единая логика конфигурирования, нормальная совместимость с типовыми библиотеками обработки аналоговых сигналов (масштабирование, фильтрация, контроль выхода за диапазон).

Если вам нужен надежный аналоговый ввод для стойки S7-300 с изоляцией и достаточной дискретизацией для регуляторов и учета - закладывайте Siemens 6ES7331-7KB02-0AB0 в спецификацию и передавайте нам схему включения, поможем проверить привязку каналов и типовые ошибки по месту подключения.
