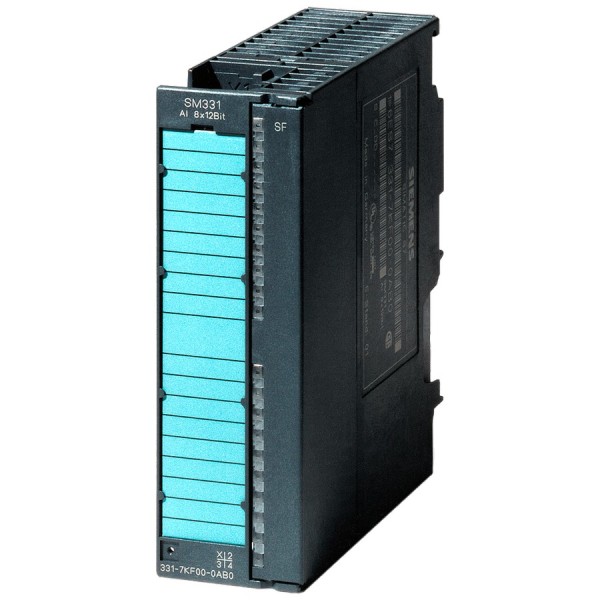

Модуль аналогового ввода Siemens 6ES7331-7KF02-0AB0

На реальных объектах мы чаще всего сталкиваемся не с нехваткой «каналов», а с нестабильностью аналоговых измерений: плавающий ноль из-за наводок, паразитные петли земли, периодические выбросы при включении приводов. В таких условиях модуль аналогового ввода Siemens 6ES7331-7KF02-0AB0 обычно выбирают не из-за бренда, а как предсказуемый элемент измерительного тракта для S7-300, где важна повторяемость показаний и устойчивость к полевым помехам.

Siemens 6ES7331-7KF02-0AB0 в измерительном тракте S7-300

Мы рассматриваем этот модуль как часть цепочки «датчик - кабель - ввод - обработка в CPU». У серии S7-300 логика простая: если аналог «шумит», дальше в ПИД-регуляторе начинается дерготня, клапан начинает ловить фантомные отклонения, а оператор видит «пилу» на тренде. Поэтому важно, чтобы сам входной модуль корректно отрабатывал переходные процессы и не привносил лишнюю дискретизацию.

Разрешение 13 бит на практике дает более тонкий шаг квантования, чем у базовых 11-12 битных решений. Это особенно заметно на медленных контурах - уровень в емкости, давление на коллекторе, расход в линии с дросселированием. Чем меньше «ступенька» в измерении, тем спокойнее работает регулятор и тем меньше износ исполнительных механизмов из-за мелких колебаний.

Гальваническая изоляция Siemens и борьба с петлями земли

На объектах с протяженными трассами и разнесенными шкафами типовая проблема - разные потенциалы земли. В итоге по экрану или общему проводу начинает течь ток, который модуль воспринимает как полезный сигнал. Наличие гальванической изоляции в Siemens 6ES7331-7KF02-0AB0 снижает влияние таких паразитных токов и помогает пережить «грязные» включения мощных потребителей рядом: частотники, контакторы, сварочные нагрузки.

Мини-пример из практики: датчик давления 4-20 мА стоит на раме компрессора, шкаф управления - в 40 метрах. Без развязки при пуске двигателя появлялся кратковременный скачок на входе, который в архиве выглядел как ложный удар давления. После перевода измерения на вход с изоляцией и нормального экранирования кабеля тренд стал чистым, аварийные события прекратились.

U/I (напряжение/ток) в Siemens 6ES7331-7KF02-0AB0 и гибкость по датчикам

Поддержка сигналов напряжения и тока важна не «для галочки», а для реальной унификации ЗИП и проектных решений. На одном объекте часто живут разные датчики: токовые преобразователи 4-20 мА для технологических величин, напряжение 0-10 В от локальных контроллеров, иногда старые 0-20 мА. Возможность работать и с U, и с I позволяет закрывать несколько сценариев без замены модуля при модернизации участка.

Если измеряем токовую петлю, получаем дополнительную помехоустойчивость на длинных линиях - ток менее чувствителен к падениям напряжения на проводах и контактным сопротивлениям клемм. Если же сигнал напряжения формируется рядом (например, в шкафу от преобразователя), удобно завести его напрямую без лишних согласующих устройств. В обоих случаях важно, что входной модуль корректно обрабатывает «аналог» в рамках системной архитектуры S7-300 и дает стабильный результат для дальнейшей фильтрации, масштабирования и диагностики.

Сигнальный модуль SM для S7-300: монтаж и эксплуатация

Форм-фактор сигнального модуля (SM) в линейке S7-300 мы ценим за предсказуемую механику и сервис: понятная компоновка в стойке, нормальная разводка по клеммам, удобство при поэтапном вводе. На пусконаладке это экономит время: меньше шансов перепутать цепи, проще прозванивать линии, легче организовать маркировку и последующую поддержку.

В эксплуатации модуль полезен тем, что его проще встроить в дисциплину техобслуживания: проверка входов по контрольным значениям, сверка по эталонному источнику, анализ дрейфа. При стабильном аналого-цифровом преобразовании легче отличить проблему датчика (например, подсевший блок питания преобразователя или вода в клеммной коробке) от проблемы измерительного канала.

Где Siemens 6ES7331-7KF02-0AB0 отрабатывает лучше всего

• Контуры регулирования с ПИД, где «ступеньки» измерения и шум прямо конвертируются в лишние движения клапана или частые коррекции привода.

• Участки с тяжелой электромагнитной обстановкой: компрессорные, насосные, линии с частотными преобразователями и длинными кабельными трассами.

• Модернизация S7-300, когда нужно аккуратно добавить аналоговые измерения без смены платформы и без усложнения шкафа внешними преобразователями.

Если подбираем модуль аналогового ввода под вашу стойку S7-300 и реальную полевую схему (датчики, длины линий, типы сигналов), пришлите нам перечень измерений и условия монтажа - предложим корректное включение Siemens 6ES7331-7KF02-0AB0 и рекомендации по помехозащите.
