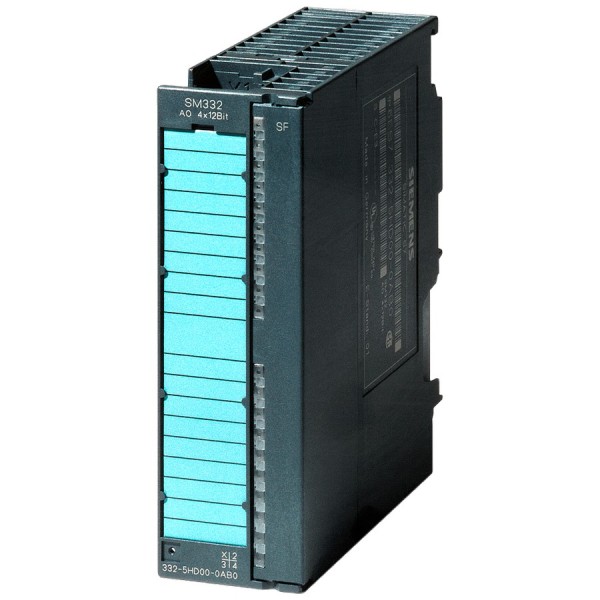

Модуль аналогового вывода Siemens 6ES7332-5HF00-0AB0

Когда на объекте надо не просто включать-выключать, а «вести» процесс - например, дозировать реагент, удерживать давление или плавно менять частоту вращения через аналоговый вход ПЧ - ключевым становится качество аналогового выхода ПЛК. В таких задачах мы обычно начинаем с вопроса: как поведет себя канал при помехах, при разности потенциалов между шкафами, при длинных линиях и при реальной нагрузке исполнительного механизма. Модуль аналогового вывода Siemens 6ES7332-5HF00-0AB0 как раз про эту практику: стабильно отдает уставку в виде напряжения или тока и при этом не «подмешивает» в систему лишние проблемы по земле и наводкам.

Siemens 6ES7332-5HF00-0AB0 в контуре регулирования

В эксплуатации аналоговый выход почти всегда работает в замкнутом контуре. Пример из типовой котельной: ПЛК формирует уставку 4-20 мА на позиционер клапана, а обратная связь по расходу приходит на АЦП. Если на выходе есть дрожание, шаги квантования слишком грубые или канал ловит помеху от силовой части, контур начинает «охотиться» - клапан дергается, расход пилит, ресурс исполнительного механизма падает. Здесь важны не абстрактные цифры, а предсказуемость и повторяемость выдачи уставки во времени. 12-битное разрешение дает достаточную дискретность для большинства технологических приводов и позиционеров: шаг становится мелким, и регулятору проще «додерживать» параметр без постоянных микроподстроек.

Гальваническая изоляция как защита Siemens S7-300 от реальных помех

По нашему опыту, самая частая причина «странных» сбоев по аналоговым сигналам - не модуль и не программа, а разность потенциалов и земляные петли между оборудованием. Один шкаф в цехе, второй - на эстакаде, третий - рядом с частотниками и сваркой, и вот уже по экрану или общему нулю течет паразитный ток. Наличие гальванической изоляции у модуля - это не про «галочку в спецификации», а про снижение риска проброса помех и наводок в шину и на соседние каналы. В итоге меньше ложных отклонений, меньше плавающих уставок, проще ввод в эксплуатацию без бесконечной «охоты» за паразитными потенциалами.

Серия Siemens S7-300 и форм-фактор SM в шкафной компоновке

Модуль Siemens 6ES7332-5HF00-0AB0 относится к семейству S7-300 и выполнен в форм-факторе сигнального модуля SM. Для нас это означает понятную механику монтажа и предсказуемую компоновку в стойке: удобно разводить клеммы, держать силовые цепи отдельно от аналоговых, аккуратно организовать экраны. В проектах, где рядом стоят дискретные входы, счетчики и коммуникационные модули, такая унификация по механике и подключению снижает вероятность ошибок при сборке и последующем обслуживании. Когда объект живет 10-15 лет, сервисопригодность и повторяемость решений важнее «разовой экономии» на экзотических форм-факторах.

AO U/I на Siemens 6ES7332-5HF00-0AB0 для исполнительных устройств

Практическая ценность поддержки U/I (напряжение/ток) в том, что под разные исполнительные устройства не приходится менять архитектуру шкафа. Токовая петля обычно выигрывает на дистанциях и в шумной среде - меньше чувствительность к падению напряжения на линии и к наводкам, проще диагностика обрыва. Напряжение уместно рядом, когда устройство стоит в том же шкафу или в пределах короткой трассы и требуется конкретный интерфейс. На одном объекте это часто смешивается: клапана - по 4-20 мА, частотники - по 0-10 В, лабораторные дозаторы - по своим диапазонам. Важно, что модуль позволяет закрыть такие сценарии без «зоопарка» преобразователей и лишних точек отказа.

Что учитываем при подключении и пусконаладке Siemens 6ES7332-5HF00-0AB0

Чтобы аналоговый выход работал так, как мы ожидаем на стенде и на объекте, мы придерживаемся нескольких инженерных правил. Аналоговые линии ведем витой парой с экраном, экраны заземляем по принятой на площадке схеме (обычно с одной стороны, если нет отдельной системы уравнивания потенциалов). Силовые кабели и выходы ПЧ разводим по разным лоткам или хотя бы с дистанцией. На старых производствах заранее проверяем, где «гуляет» земля, и закладываем меры по уравниванию потенциалов - иначе даже хороший модуль будет работать на грани. На уровне программирования полезно предусмотреть режимы ручного управления и безопасные значения уставок, чтобы при диагностике петли не загонять клапан в крайние положения.

Если вам нужен стабильный аналоговый вывод в составе S7-300 с нормальной помехоустойчивостью и предсказуемой работой в технологических контурах, модуль аналогового вывода Siemens 6ES7332-5HF00-0AB0 - рабочий вариант. Дайте нам схему подключения и типы нагрузок - подберем корректную обвязку и подготовим рекомендации по вводу в эксплуатацию.
