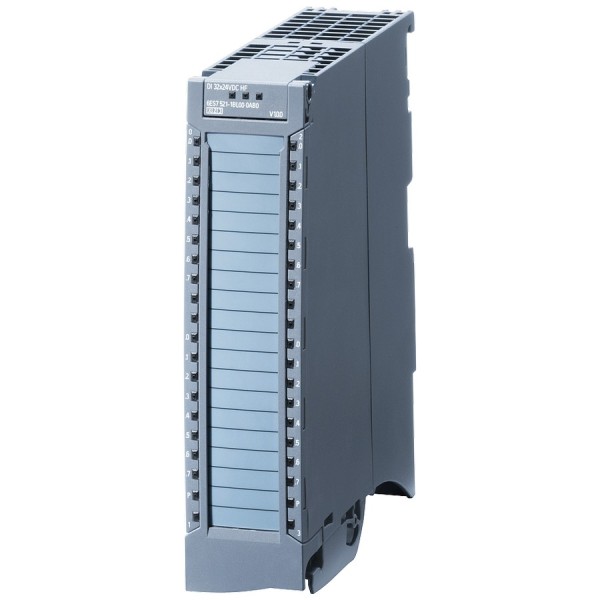

Модуль дискретного ввода Siemens 6ES7521-1BH00-0AB0

Когда на линии упаковки или в распределенном узле управления «сыпятся» ложные срабатывания по концевикам и датчикам наличия, причина часто не в датчике, а в том, как мы снимаем дискретный сигнал и как его дальше обрабатывает ПЛК. В таких проектах мы обычно начинаем диагностику с модуля ввода: стабильность фронтов, помехоустойчивость, прозрачность диагностики, удобство коммутации. Модуль дискретного ввода Siemens 6ES7521-1BH00-0AB0 как раз из тех компонентов, которые закрывают эти вопросы на уровне аппаратной части S7-1500, без «костылей» в логике.

Siemens 6ES7521-1BH00-0AB0 в составе S7-1500: практическая логика выбора

В серии Siemens S7-1500 мы ценим предсказуемость по времени цикла и понятную интеграцию модулей в TIA Portal. Для дискретных входов это означает: модуль должен корректно отрабатывать реальный сигнал с объекта, а не «картинку» после наводок и неудачной разводки. 6ES7521-1BH00-0AB0 относится к уровню HF (High Feature) - это важно в эксплуатации, когда требуется не просто прочитать 0/1, а иметь расширенные механизмы диагностики и гибкость параметрирования под конкретный узел.

Типичный пример: на конвейере стоят индуктивные датчики, кабель идет в одном лотке с частотником. Если входной модуль позволяет корректно настроить параметры канала и диагностировать обрыв/ошибку, мы тратим часы, а не смены, на поиск причины простоя.

HF (High Feature) как инструмент обслуживания, а не «галочка»

Уровень функций HF на DI-модуле - это не маркетинг, а удобство для наладчиков и службы КИПиА. В реальной жизни модуль с расширенными функциями помогает:

• быстрее локализовать проблемный участок по диагностическим событиям, а не «прозванивать» каждую жилу;
• снижать риск ошибок при вводе в эксплуатацию за счет параметрирования каналов под конкретные датчики и условия;
• поддерживать стабильную работу при типовых промышленных помехах (длинные трассы, коммутация катушек, электромагнитные наводки).

Мы неоднократно сталкивались с ситуацией, когда «пропадающий» сигнал на входе оказывался не неисправностью датчика, а переходным процессом при пуске двигателя. Корректно выбранный и настроенный входной модуль позволяет такие эффекты отсеивать и видеть реальную картину.

Группировка каналов по 16: Siemens 6ES7521-1BH00-0AB0 и дисциплина коммутации

Группировка каналов по 16 напрямую влияет на то, как аккуратно и обслуживаемо получится шкаф. Когда каналы собраны логически, проще:

• разносить сигналы по функциональным узлам (например, «входы зоны 1», «двери ограждений», «датчики давления/уровня»),
• маркировать клеммы и кабели без путаницы,
• проводить регламентные проверки - один модуль соответствует понятному блоку объекта.

На практике это уменьшает количество ошибок при модернизации. Когда через год добавляют еще два датчика или меняют схему блокировок, структурированная группировка экономит время и снижает риск «перепутали провод - уронили линию».

Фронтальный соединитель Siemens: скорость замены и чистая разводка

Форм-фактор с фронтальным соединителем - важная деталь для тех, кто обслуживает шкафы в реальном цеху. Мы обычно закладываем такие решения на объектах, где критично время восстановления. При необходимости замены модуля не приходится «расплетать» проводку по месту - фронтальный интерфейс позволяет выполнить замену аккуратно, сохранив трассировку и маркировку.

Мини-пример из эксплуатации: на участке с вибрацией периодически «уставал» разъемный контакт из-за неудачной механики кабель-канала. С фронтальным подключением и нормальной фиксацией кабеля в шкафу проблема устраняется без переделки всей клеммной группы, а простои уменьшаются.

DI-модуль Siemens 6ES7521-1BH00-0AB0: где его ставить и что учитывать

Это решение мы обычно рассматриваем для машинных шкафов и распределенных щитов, где важны надежность дискретного съема и диагностируемость. Подходит для сигналов от концевиков, датчиков положения, реле давления, сигналов «готов/авария» от приводов и вспомогательных агрегатов. В связке с S7-1500 модуль удобно использовать в проектах, где требуется четкая трассировка сигналов в программе, понятные состояния для оператора на HMI и дисциплина обслуживания.

Из инженерных нюансов: при проектировании мы всегда проверяем общую электромагнитную обстановку, прокладку кабелей и систему 0V/PE. Даже самый корректный DI-модуль не заменит нормальную схему заземления и разделение силовых/сигнальных трасс, но хороший модуль заметно повышает «запас прочности» системы к реальным помехам.

Если планируете ввод/модернизацию шкафа на Siemens S7-1500 и хотите получить стабильные дискретные сигналы с понятной диагностикой и удобным обслуживанием, закладывайте Siemens 6ES7521-1BH00-0AB0 и согласуем его включение в вашу архитектуру ввода-вывода.
