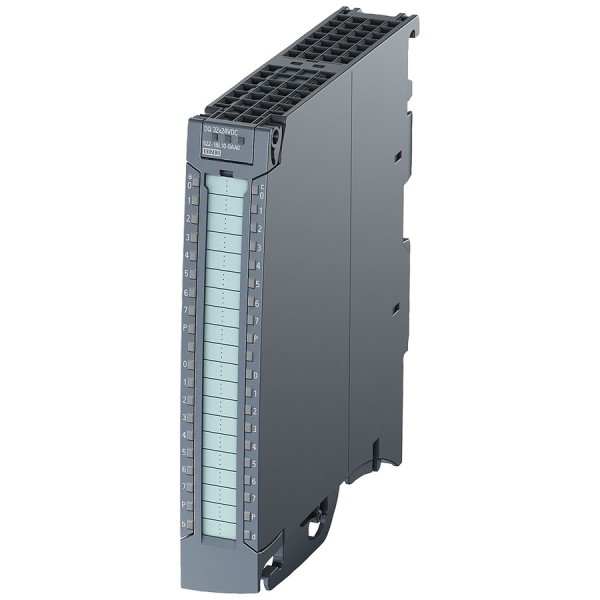

Модуль дискретного вывода Siemens 6ES7522-1BL10-0AA0

В реальных проектах дискретные выходы - это не «лампочки на панели», а исполнительная часть логики: катушки клапанов, контакторы двигателей, пневмоострова, светозвуковая сигнализация, реле безопасности (не SIL-часть, а вспомогательные цепи). Ошибка на выходном модуле обычно проявляется не в диагностике, а в простое линии: клапан не открылся, транспортер не стартовал, заслонка не закрылась вовремя. Поэтому мы всегда оцениваем модуль дискретного вывода не по цифрам в паспорте, а по тому, как он ведет себя в шкафу - по монтажу, развязке групп, устойчивости к наводкам и удобству обслуживания.

Siemens 6ES7522-1BL10-0AA0 в составе S7-1500

Модуль дискретного вывода Siemens 6ES7522-1BL10-0AA0 относится к семейству S7-1500 и нормально «вписывается» в общую идеологию этой платформы: предсказуемая диагностика, единая механика, корректная работа в условиях промышленного электромагнитного фона. На практике это важно, когда у нас в одном шкафу стоят частотники, пускатели, источники питания 24 В, и рядом - периферия. Выходной модуль должен отрабатывать команды контроллера без «дребезга» по питанию и без сюрпризов при нагрузке.

24VDC и ток 0.5 A на канал - что это дает в эксплуатации

Выходы под 24VDC - стандарт для большинства полевых исполнительных устройств в машиностроении и процессной автоматизации. Но ключевой момент - допустимый ток на канал 0.5 A. Это не про «подключить что угодно», а про стабильную работу типовых катушек и небольших DC-нагрузок без необходимости городить промежуточные реле в каждом месте.

Мини-пример: если на станции стоит пневмораспределитель с катушкой 24 В и пусковым током выше номинала, запас по каналу снижает риск ложного отключения или перегрева при плотной компоновке. При этом мы все равно рекомендуем проектно учитывать пусковые токи катушек, особенности индуктивной нагрузки и правильно ставить цепи подавления (диоды/варисторы - по схеме производителя исполнительного механизма), чтобы не «стрелять» помехами в общую 24-вольтовую шину.

Группировка по 8 каналов - удобство питания и диагностики

Групповая организация выходов по 8 каналов облегчает питание и разделение нагрузок. В шкафу это обычно превращается в понятную структуру: одна группа - один участок машины или один тип исполнительных механизмов. Так проще локализовать проблему: если «просела» группа по питанию, мы не ищем неисправность по всему модулю, а сразу проверяем конкретную ветку 24 В, клеммник, предохранитель/электронный автомат, общую землю и распределение нагрузки.

С точки зрения EMC это тоже практично: можно физически и логически разводить «шумные» потребители (например, катушки тормозов, клапана с частыми переключениями) и более чувствительные цепи, снижая взаимное влияние через общие проводники питания.

Push-in подключение Siemens - монтаж без «разболтанных» клемм

Push-in - это не про скорость сборки ради скорости, а про повторяемость качества контакта. В эксплуатации мы регулярно сталкиваемся с последствиями плохой затяжки винтовых клемм: нагрев, периодические отказы, «плавающие» неисправности, которые исчезают при открытой двери шкафа. Push-in снижает зависимость результата от аккуратности монтажника и дает стабильный контакт при вибрации и термоциклах.

Для сервисной службы это означает меньше времени на протяжку и меньше спорных ситуаций «то работает, то нет». А при модернизации линии, когда нужно оперативно перекинуть несколько сигналов, такой тип подключения обычно удобнее и безопаснее по риску повредить жилу или недотянуть контакт.

Фронтальный соединитель в 6ES7522-1BL10-0AA0 - сервисопригодность в шкафу

Форм-фактор с фронтальным соединителем важен не только для компоновки, но и для обслуживания. В нормальной эксплуатации шкаф живет: добавляются датчики, меняются исполнительные механизмы, часть цепей переносится на другие группы. Когда доступ к подключению организован спереди, мы не разбираем полшкафа ради одной ревизии, не «ломаем» кабель-каналы и не рискуем зацепить соседние жгуты.

В больших проектах это напрямую отражается на времени восстановления: меньше механических операций - меньше человеческих ошибок. Плюс, при корректной маркировке и структурировании проводов фронтальный доступ облегчает аудит сигналов при пусконаладке: быстро прозваниваем линию, проверяем полярность, контролируем наличие 24 В под нагрузкой.

Практика применения модуля дискретного вывода DO в шкафах управления

Мы чаще всего ставим такие модули на участках, где много однотипных исполнительных устройств: клапанные гребенки, блокировки, сигнализация, управление вспомогательными механизмами. Важно понимать: дискретный выход - это часть цепи «ПЛК - нагрузка - питание - общий провод». Если система питания 24 В сделана «на пределе», а общие проводники собраны без дисциплины, любой хороший модуль будет работать хуже. Поэтому при внедрении Siemens 6ES7522-1BL10-0AA0 мы обычно проверяем:

• селективность защиты веток 24 В (чтобы авария на одном исполнительном устройстве не уводила всю группу);
• разделение силовой и сигнальной земли, качество экранирования и трассировки;
• подавление выбросов на индуктивных нагрузках и корректность полярности;
• тепловой режим в шкафу, особенно при плотной установке модулей и источников питания.

Если эти вещи сделаны правильно, выходной модуль ведет себя предсказуемо: четкая коммутация, понятная локализация неисправностей и нормальная ремонтопригодность без «танцев» вокруг клемм и проводов.

Нужен Siemens 6ES7522-1BL10-0AA0 под конкретную нагрузку и схему питания - предоставьте схему выходных цепей и типы исполнительных механизмов, и мы технически проверим применимость и предложим корректное подключение.
