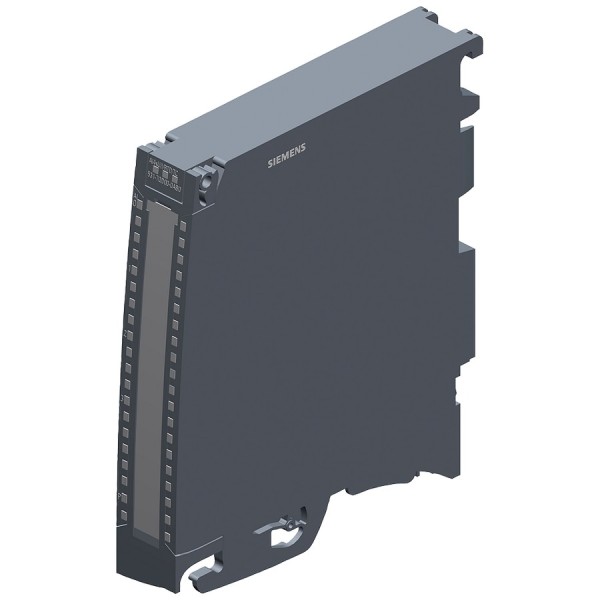

Модуль аналогового ввода Siemens 6ES7531-7QD00-0AB0

На реальном объекте аналоговые сигналы почти всегда "портят" картину: длинные линии от датчиков, наводки от частотников, переходные сопротивления на клеммах, разная земля у шкафов. В результате ПЛК видит не температуру или давление, а смесь полезного сигнала и помех. Мы обычно начинаем подбор аналогового ввода не с таблицы параметров, а с вопроса: что именно вы хотите измерять и насколько стабильной должна быть картина в динамике. Модуль аналогового ввода Siemens 6ES7531-7QD00-0AB0 как раз из тех решений, которые нормально живут в "грязной" промышленной среде и дают воспроизводимый результат без постоянной ручной подстройки.

Siemens 6ES7531-7QD00-0AB0 в составе S7-1500 и почему это важно

Работа в линейке S7-1500 для нас означает предсказуемую диагностику на уровне станции, корректную интеграцию в TIA Portal и нормальную эксплуатационную поддержку - от замены модуля до архивирования параметров. В проектах, где шкафов десятки, критично, чтобы замена выполнялась быстро: вынули сигнальный модуль, поставили новый, восстановили параметры из проекта и продолжили пуск. У Siemens эта логика хорошо отработана именно на S7-1500, и 6ES7531-7QD00-0AB0 сюда вписывается без "самодельных" обходов.

4 AI и практика: как распределяем каналы Siemens 6ES7531-7QD00-0AB0

Четыре аналоговых входа - это удобный баланс для типовых узлов: например, на насосной станции мы часто забираем 2 канала под давление до/после фильтра, 1 канал под температуру в обвязке и 1 - под резерв или контрольный датчик. Меньше каналов - растет число модулей и стоимость слота в шкафу. Больше - сложнее локализовать проблему при отказе датчика и увеличиваются требования к компоновке. В 6ES7531-7QD00-0AB0 компоновка получается рациональной, особенно когда объект разбит на функциональные группы по шкафам.

RTD, U/I и измерение сопротивления: Siemens 6ES7531-7QD00-0AB0 под разные датчики

В одном модуле закрыта сразу "полевуха" разного типа: термосопротивления (RTD), ток/напряжение (U/I) и измерение сопротивления (R). На практике это позволяет не держать зоопарк модификаций под каждый участок. Пример: на линии розлива температура идет с Pt100, уровень - с преобразователя 4-20 мА, а контроль состояния нагревательного элемента удобно оценивать по сопротивлению. Когда все это заводится в один тип модуля, упрощается склад ЗИП и уменьшается риск, что на объект привезут "не тот" SM.

4-проводное подключение и RTD: меньше сюрпризов на длинных линиях

Если датчик температуры расположен в 30-80 метрах от шкафа, двухпроводная схема почти всегда дает заметную ошибку из-за сопротивления линии и качества контактов. 4-проводное подключение снимает эту проблему на физическом уровне: сопротивление проводов компенсируется схемой измерения, и показания меньше "плывут" при прогреве кабеля, окислении клемм или вибрации. В эксплуатации это видно сразу - меньше ложных срабатываний по температурным уставкам, реже приходится "подкручивать" коэффициенты в программе, и технологи перестают спорить с автоматчиками, что именно неправильно: датчик или алгоритм.

Разрешение 16 бит и точность 0.3%: что реально дает Siemens 6ES7531-7QD00-0AB0

Высокое разрешение полезно не само по себе, а когда вы реально используете мелкие изменения сигнала: регулирование по давлению на плавных режимах, контроль трендов температуры при медленном нагреве, дозирование по расходу с узким диапазоном. 16-битная дискретизация дает более "плотную" сетку значений, а заявленная точность помогает удерживать измерение в допустимых отклонениях без постоянной перекалибровки на уровне ПЛК. На объектах с архивированием (SCADA/WinCC, OPC UA, Historian) это особенно заметно: тренды становятся стабильнее, меньше паразитных ступенек, проще диагностировать деградацию датчика по дрейфу, а не по шуму.

Диагностика и обслуживание сигнального модуля SM в шкафу управления

Мы ценим сигнальные модули формата SM за понятную механику и дисциплину монтажа: аккуратная разводка, читаемая маркировка цепей, меньше шансов "перепутать" клеммы при обслуживании. Для эксплуатационщиков важна не только точность, но и диагностируемость - когда по симптомам можно быстро понять, где проблема: обрыв цепи RTD, неверное подключение, деградация датчика, плохой контакт. Это экономит время простоя. В нормальной схеме шкафной автоматики модуль аналогового ввода не должен быть "черным ящиком" - 6ES7531-7QD00-0AB0 хорошо ложится в эту философию.

Уровень функций ST (Standard): без лишней сложности в типовых проектах

Уровень ST - это про практичный набор функций без избыточной "надстройки", которую потом никто не использует, но все вынуждены учитывать при вводе в эксплуатацию. В типовых задачах измерения и регулирования нам важнее стабильность, повторяемость параметрирования и совместимость проектных стандартов предприятия, чем редкие специализированные режимы. Поэтому ST часто оказывается оптимальным выбором для серийных машин и линий, где важны сроки пуска и единообразие документации.

Если вам нужен надежный аналоговый ввод под RTD и U/I в системе S7-1500 с понятной диагностикой и предсказуемым поведением на длинных линиях - закладывайте Siemens 6ES7531-7QD00-0AB0 в спецификацию и присылайте схему датчиков, мы проверим подключение и подскажем, как аккуратнее развести измерительные цепи в шкафу.
