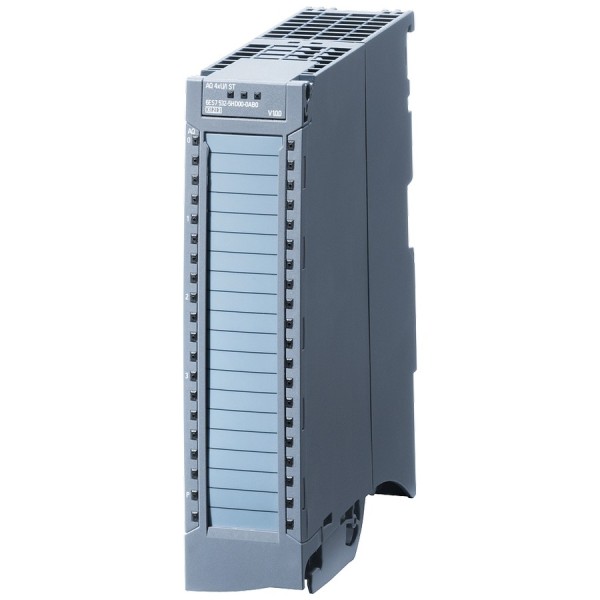

Модуль аналогового вывода Siemens 6ES7532-5HD00-0AB0

На пусконаладке часто всплывает одна и та же проблема: ПЛК считает, что «команда выдана», а на исполнительном механизме - другая физика. Клапан «плывет» по расходу, частотник уходит в ограничение, регулятор начинает подхватывать шум. В таких случаях качество аналогового выхода решает больше, чем «красивый» алгоритм. Модуль аналогового вывода Siemens 6ES7532-5HD00-0AB0 как раз про предсказуемую выдачу уставок в реальной цепочке - от OB/FB до клемм и дальше в привод, позиционер или преобразователь.

Siemens 6ES7532-5HD00-0AB0 в контуре регулирования

В типовом контуре PID аналоговый выход - последняя «инстанция», которая превращает вычисленную уставку в физический сигнал. Здесь важны две вещи: дискретность задания и стабильность преобразования в ток/напряжение. У Siemens 6ES7532-5HD00-0AB0 нормальная инженерная логика: модуль рассчитан под практические задачи управления, где нужна повторяемость и корректная отработка малых изменений, а не просто «наличие AO».

Мини-пример из эксплуатации: регулируем давление в коллекторе через клапан с позиционером 4-20 мА. При мелких колебаниях задания регулятор работает вблизи точки равновесия. Если выход «ступенчит» или дрожит, позиционер начинает перерегулировать, а давление - гулять. Когда аналоговый выход дает ровный сигнал с понятной градацией, контур становится тише, и PID можно настроить «острее» без постоянных компромиссов.

Серия S7-1500 и роль сигнального модуля SM

Мы ставим этот модуль в стойки S7-1500 там, где важно сохранить дисциплину по диагностике и обслуживанию. Форм-фактор SM удобен тем, что модульная структура не заставляет менять всю конфигурацию при расширении - добавили каналы, развели клеммы, дописали аппаратную конфигурацию и контроль диапазонов в программе. В проектах с поэтапным вводом (очистные, насосные, теплопункты) это экономит время на ревизиях и уменьшает риск «случайных» изменений в шкафу.

Важный момент для эксплуатации - одинаковая философия S7-1500 по диагностике: легче стандартизировать обработку ошибок по каналам и быстро локализовать, где проблема - в проводке, в нагрузке (например, обрыв токовой петли) или в параметрировании.

U/I (напряжение/ток) на Siemens 6ES7532-5HD00-0AB0 без лишней экзотики

Комбинация режимов U/I полезна не на бумаге, а в жизни. На одном объекте типовые нагрузки разные: где-то частотник принимает 0-10 В, где-то позиционер требует 4-20 мА, где-то старый регистратор сидит на 0-20 мА. Когда модуль закрывает оба типа сигнала, мы не плодим зоопарк отдельных модификаций и не держим на складе лишние позиции.

Практический сценарий: в одном шкафу управление скоростью конвейера через ПЧ по напряжению, а рядом - дозирующий клапан по току. В проектировании проще увязать все в одной аппаратной базе, а при замене оборудования (например, переход с 0-10 В на 4-20 мА из-за помехоустойчивости) не приходится менять железо - меняем схему подключения и параметры канала, плюс корректируем масштабирование в программе.

Разрешение 16 бит и точность 0.3% как фактор настройки

Для технолога «плавность» - это качество регулирования. Для нас, как для автоматчиков, это конкретные цифры, которые влияют на шаг уставки и суммарную погрешность канала. Разрешение 16 бит дает нормальную детализацию задания - полезно, когда диапазон узкий или исполнительный механизм чувствительный. Точность 0.3% важна в задачах, где выход работает не только «в крайних точках», а большую часть времени держит значение в середине диапазона.

Мини-пример: управление скоростью дозирующего насоса по аналоговому входу частотника. На низких скоростях любая систематическая ошибка и шум превращаются в нестабильный расход. Когда выход воспроизводим, мы можем уверенно калибровать «мА - л/ч» и не подгонять таблицы коэффициентов каждую смену из-за дрейфа.

ST (Standard) в Siemens 6ES7532-5HD00-0AB0 и что это означает на практике

Уровень функций ST - это про понятную, рабочую функциональность без усложнения. В проектах, где важнее надежность и повторяемость, чем редкие спецрежимы, Standard обычно оптимален. Мы чаще всего реализуем контроль диапазонов и диагностику программно: проверка выхода за уставные пределы, реакция на аварии исполнительного механизма, безопасные значения при останове участка. Такой подход проще сопровождать: любой инженер на смене понимает, где смотреть причины и какие условия переводят канал в «защиту».

Как мы обычно подключаем и вводим в эксплуатацию 6ES7532-5HD00-0AB0

• Сразу определяем, где рациональнее токовая петля, а где можно оставить напряжение - это снижает влияние наводок и упрощает поиск обрывов.
• Заранее закладываем масштабирование в инженерных единицах (проценты, Гц, бар, л/ч), чтобы технолог видел не «сырые» значения, а физику процесса.
• На FAT/SAT проверяем выход не только мультиметром, но и на реальной нагрузке: частотник, позиционер, I/P-преобразователь. Так ловятся нюансы по общим проводам, экранам и качеству земли.

Если вам нужен аккуратный аналоговый выход для S7-1500 с понятной эксплуатацией и предсказуемой работой на приводах и позиционерах, берите Siemens 6ES7532-5HD00-0AB0 и закладывайте его в проект с нормальной диагностикой и масштабированием - поможем подобрать и быстро согласовать по конфигурации шкафа.
