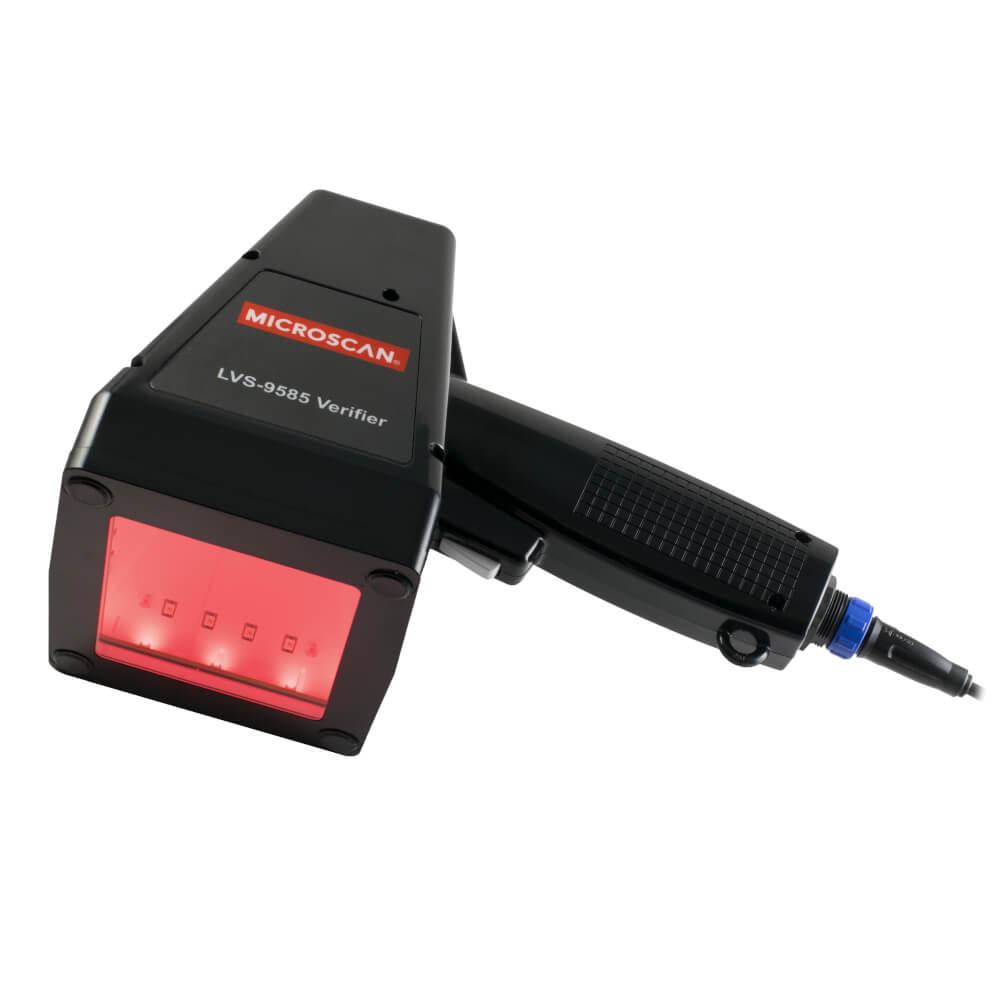

9585-DPM верификатор штрих-кодов OMRON
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальной линии маркировка начинает болеть не на участке печати, а на приемке: сканер на складе то читает DataMatrix, то нет, в ERP появляются ручные корректировки, а дальше уже сыпется прослеживаемость. Чтобы не гадать, где проблема - в принтере, лазерной гравировке, материале или настройках, мы в таких случаях ставим верификатор и получаем измеряемый результат по стандартам, а не мнение оператора. Для этой роли 9585-DPM верификатор штрих-кодов OMRON подходит именно как инженерный измерительный инструмент, а не как очередная камера.
OMRON 9585-DPM: что именно проверяем и зачем
Ключевая ценность верификации - разложить качество кода на конкретные параметры и привязать их к причинам на производстве. Устройство оценивает полный набор метрик для 1D по ISO/IEC 15416 и для 2D по ISO/IEC 15415: контраст, модуляцию, дефекты, декодируемость, неоднородности, использование коррекции ошибок и прочие показатели. На практике это означает, что вместо формулировки «код плохой» мы видим, например: просела модуляция из-за бликов на поверхности, или выросли дефекты из-за забитой линзы маркиратора, или падает контраст после смены партии этикеток.
Отдельно отмечаем, что версия DPM ориентирована на прямую маркировку деталей. DPM-коды на металле, пластике, анодированном алюминии или с лазерным отжигом часто читаются на грани именно из-за отражений и структуры поверхности. Верификатор позволяет проверить, насколько текущие параметры нанесения еще укладываются в требования заказчика и отраслевые регламенты, включая UDI и HIBC, а не просто «читается у нас на столе».
Серия LVS-9585 OMRON в задачах прослеживаемости
В прослеживаемости важна повторяемость измерений. Здесь решает не только камера, но и свет. Купольная подсветка с красным каналом 660 нм и белым светом дает стабильное, равномерное освещение и снижает влияние паразитных отражений. Для DPM это критично: одна и та же гравировка при боковом свете может выглядеть «рваной», а при диффузном - быть вполне валидной. Угол освещения 30° помогает управлять бликами и тенью, что особенно заметно на цилиндрических деталях и полированных поверхностях.
Разрешение 5 Мп и рабочее поле зрения порядка 44 x 44 мм закрывают типовые размеры DataMatrix на медицинских изделиях, автокомпонентах и приборостроении. Когда приходится работать с мелким модулем, важен минимальный X-размер: если код печатается с шагом на грани возможностей оборудования, верификатор покажет деградацию по модуляции и декодируемости еще до того, как начнутся массовые отказы на сканировании у потребителя.
Интеграция 9585-DPM OMRON в рабочее место ОТК
По подключению все прагматично: питание и обмен идут по USB, без внешних блоков, что упрощает организацию рабочего места контролера и снижает количество отказов из-за кабельного хозяйства. Ограничение по длине кабеля полезно учитывать заранее, если верификатор ставится не на стол, а в нишу рядом с конвейером или в отдельную измерительную тумбу.
В типовом сценарии мы делаем так: после смены расходников или переналадки маркиратора оператор ОТК берет 3-5 образцов с начала партии, проверяет их, фиксирует класс по ISO и конкретные проваленные метрики. Если видим просадку по контрасту - идем в параметры экспозиции/мощности или в материал; если растут дефекты - проверяем оптику, фокус, чистоту поверхности; если скачет осевая неоднородность - смотрим механику перемещения или качество нанесения по осям. Такой подход экономит время на поиске причины и дает аргументы при разборе с поставщиком этикеток или подрядчиком по лазерной маркировке.
Соответствие регламентам и стабильность результата
Верификатор поддерживает отраслевые требования и спецификации, которые на практике всплывают при аудитах и сертификациях: GS1, UDI, AIAG/JAMA/JAPIA/Odette, а также conformance по ISO/IEC 15426. Для предприятий с регламентированным учетом данных важна совместимость с 21 CFR Part 11 - это про управляемость записей, контроль действий и воспроизводимость результатов, когда качество кода становится частью доказательной базы.
Также учитываем требования по безопасности источника света по EN IEC 62368-1 (Risk Group 2). В цехе это обычно означает простое правило: не организовывать рабочее место так, чтобы оператор постоянно смотрел в зону подсветки на близком расстоянии, и соблюдать нормальную дисциплину эксплуатации.
Если нужно, поможем подобрать методику верификации под ваш тип маркировки и настроить контроль на старт партии, смену и периодическую проверку. Передавайте требования к коду и материалу - подготовим технически корректное решение под вашу линию.
- СерияLVS-9585
- Тип подсветкиКупольная: красная (660 нм) + белая
- Вид подключенияUSB 2.0 (Type-A → Mini-B)
- Источник светаEN IEC 62368-1 (Risk Group 2)
- Максимальная длина кабеля2 м (6.5 фт) м
- Напряжение питания5 В DC (питание по USB)
- Номинальный ток (в режиме HD)180 мА А
- Соответствие стандартамGS1 General Specifications, UDI, HIBC, AIAG/JAMA/JAPIA/Odette, ISO/IEC 15426-1/-2 (conformance), ISO/IEC 15418/15434, 21 CFR Part 11
- Электрическое исполнениеСтандартное (DPM)
- Длина волны660 нм (красная) нм
- Разрешение камеры5.0 Мп
- Поле зрения (рабочее)44 × 44 мм (1.75″ × 1.75″)
- Поле зрения (максимальное)76.19 × 57.15 мм (3.0″ × 2.25″)
- Мин. X-размер 1D0.10 мм (4.0 mil)
- Мин. X-размер 2D0.15 мм (5.9 mil)
- Стандарт верификации 1DISO/IEC 15416
- Стандарт верификации 2DISO/IEC 15415
- Оцениваемые параметры качества1D — все 9 параметров ISO/IEC 15416 (декодирование, контраст символа, минимальная отражательная способность, минимальный контраст края, модуляция, дефекты, декодируемость, коэффициент отражения краёв, зона несоответствия); 2D — все параметры ISO/IEC 15415 (контраст, модуляция, повреждение фикс. шаблона, осевая/сеточная неоднородность, неиспользованная коррекция ошибок и др.)
- Угол освещения30°
