Абсолютный энкодер SICK AFM60E-BBAC004096

Когда важно знать позицию сразу после включения

В реальной автоматизации «ноль» после перезапуска — это не удобство, а риск. На упаковочных линиях, в дозаторах, на поворотных столах и в приводах подачи материала потеря абсолютной позиции после аварийного стопа приводит к браку и лишним циклам калибровки. Абсолютный многооборотный энкодер SICK AFM60E-BBAC004096 решает эту задачу по-честному: после подачи питания контроллер получает валидную угловую позицию и число оборотов без поиска метки и без «пробежек» оси.

Сигнал и обмен: SSI без сюрпризов

Выходной интерфейс — SSI, исполнение «не программируемый». Для инженера это означает предсказуемость: фиксированный формат телеграммы, стабильные задержки, минимальные риски «случайных настроек» на объекте. SSI удобно заводится на PLC/сервоусилители с соответствующим входом или через специализированные модули. На практике это особенно ценят на линиях, где несколько одинаковых узлов, и нужно быстро менять энкодер без ноутбука и сервисных процедур.

Разрешение 12 bit × 12 bit (4096 × 4096) — типичная «рабочая» сетка для многооборотника: 4096 дискретов на оборот дают хорошую детализацию по углу, а второй 12-битный канал хранит число оборотов в диапазоне 0…4095. Для поворотного магазина или карусели это означает, что позиционирование держится не только по углу, но и по «этажу» оборота, что упрощает логику в ПЛК.

Механика: глухой полый вал 8 мм и нагрузки

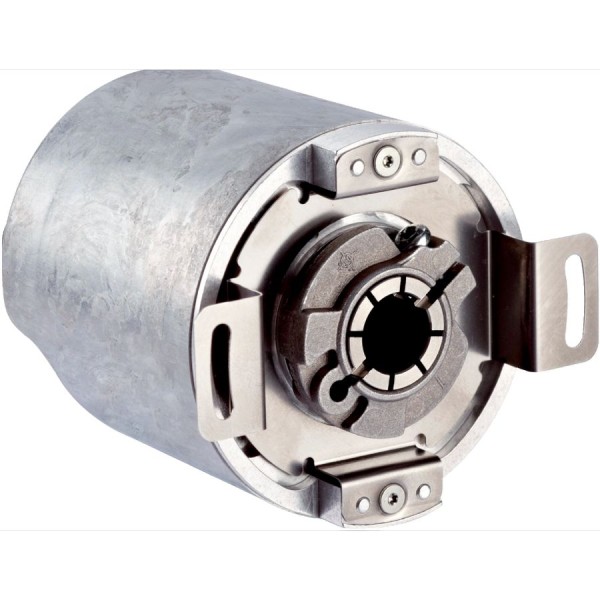

Исполнение — глухой полый вал 8 мм. Это удобный вариант, когда энкодер ставится на выходной вал редуктора или на вал механизма через посадку с зажимом: меньше переходников, меньше биений, проще выдержать соосность. Диаметр 8 мм — распространённый стандарт на компактных приводах и дозаторах.

Допустимые нагрузки: радиальная до 80 Н, осевая до 40 Н. Эти цифры важны не «для галочки»: в цеху часто встречается перекос муфты, неидеальная посадка или натяжение ремня рядом с валом. Запас по радиальной нагрузке снижает шанс убить подшипниковый узел энкодера при мелких монтажных огрехах. Тем не менее, в проектах с ремёнными передачами я всегда рекомендую разгружать вал отдельной опорой — энкодер должен измерять, а не работать как подшипник.

Материал вала — нержавеющая сталь: меньше проблем с коррозией на моечных участках и в помещениях с влажным воздухом. Корпус — литой алюминий: нормальный компромисс между жесткостью, массой и теплоотводом.

Скорость: где энкодер реально «успевает»

Рабочая скорость 6000 об/мин, максимальная — до 9000 об/мин. В пересчёте на практику: на высокооборотных шпинделях это не про измерение микроугла, а про уверенную работу на быстрых транспортных узлах, дозирующих барабанах, приводах намотки. Если механизм выходит на 5000–6000 об/мин, важно, чтобы энкодер не был на пределе — тогда меньше нагрев, ниже требования к идеальности центровки и меньше дрейфов по механике.

Питание и потребление: не привередлив к шкафу

Диапазон питания 4,5…32 V закрывает типовые 5/24 В системы и длинные кабельные трассы с просадками. Потребление указано как ≤0,7 Вт — для шкафной компоновки это мелочь, но на многоканальных машинах с десятками датчиков суммарная тепловая нагрузка и запас по питанию считаются быстро. Низкое потребление также косвенно помогает по устойчивости к нагреву внутри кожухов.

Защита и стойкость к «цеховой реальности»

Степень защиты: IP67 по корпусу и IP65 по валу. Разделение логичное: корпус переживает пыль и кратковременное обливание, а зона вала — более чувствительная из-за уплотнения. Важно понимать, что IP — не индульгенция от неправильной мойки: направленная струя по валу и агрессивная химия убивают любое уплотнение. Но при нормальной эксплуатации это исполнение спокойно живёт рядом с эмульсиями, пылью и периодической влажной уборкой.

Допустимая влажность до 90% и температурные режимы 0…+85 °C рабочие, хранение -40…+100 °C — хороший диапазон для оборудования, которое то стоит на холодном складе, то работает в тёплом шкафу рядом с приводами. По ударо- и виброустойчивости: 50 g (6 ms) и 20 g в диапазоне 10–2000 Hz по EN 60068. Это как раз то, что отличает промышленный энкодер от «лабораторного»: на прессах, вибропитателях, рядом с редукторами и на подвижных порталах датчик не начинает врать от мелкой тряски.

Подключение: M12, 8 контактов, радиальный вывод

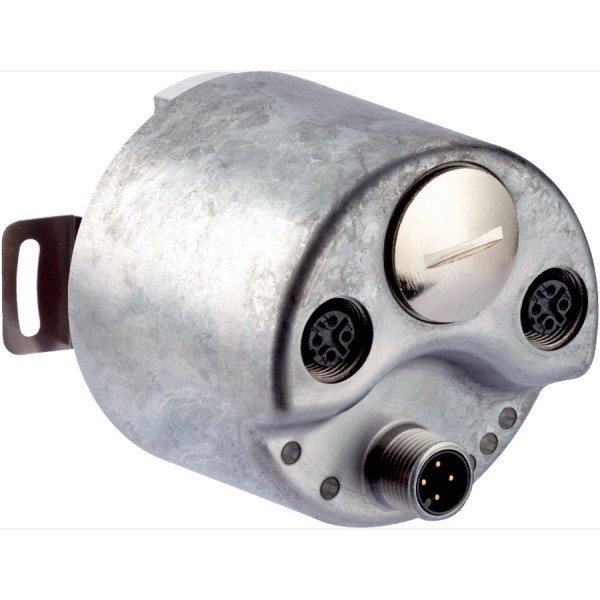

Разъём M12 на 8 контактов с радиальным выходом — практичное решение, когда места по оси мало, а кабель нужно увести в сторону и зафиксировать в кабель-канале. M12 в цеху хорош тем, что его можно быстро заменить без перекоммутации в шкафу, а нормальные готовые кабели доступны у большинства поставщиков. Для SSI важно соблюдать экранирование и грамотную землю, иначе на длинных трассах можно поймать ошибки по фронтам — это решается правильной прокладкой и нормальным кабелем, а не «магией параметров».

Если нужен многооборотный абсолютный энкодер SSI с понятной механикой под вал 8 мм и нормальной стойкостью к цеховым нагрузкам, AFM60E-BBAC004096 — рабочий вариант для серийной машины и для модернизации узла без долгих согласований.

Запросите подбор по вашему приводу и длине линии SSI — проверим совместимость по питанию, входу ПЛК и механической посадке.
