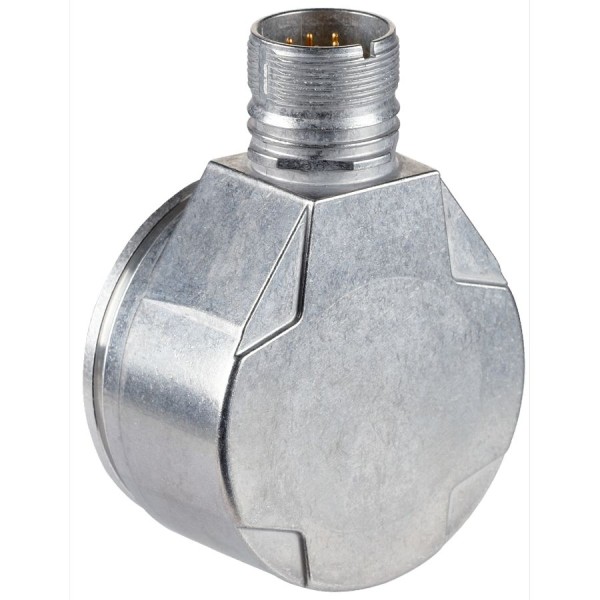

Абсолютный энкодер SICK AFM60S-SDSK262144

Когда нельзя терять позицию после отключения питания

В приводных системах с позиционированием типовая боль — «ноль уехал» после аварийного стопа или пропадания питания. На конвейере это выливается в брак по метке, на поворотном столе — в повторную калибровку, на оси с редуктором — в риск удара в механический упор. Абсолютный многооборотный энкодер SICK AFM60S-SDSK262144 как раз про то, чтобы контроллер всегда знал реальное положение вала: и угол в пределах оборота, и число оборотов, без процедуры референса при каждом старте.

Интерфейсы SSI + Sin/Cos — для контроля и динамики

Комбинация SSI и Sin/Cos удобна в реальных проектах, где требуется одновременно «цифровая истина» для ПЛК и качественная обратная связь для привода. По SSI снимаете абсолютное положение (типовой сценарий — координата оси в ПЛК, диагностические сравнения, восстановление после аварии). Каналы Sin/Cos дают плавный аналоговый сигнал, который сервоприводы и контроллеры движения используют для точного интерполированного измерения скорости и угла, особенно на низких оборотах, где инкрементальные датчики часто начинают «шуметь» из‑за помех и люфтов.

Мини-пример: на упаковочной машине ось подачи пленки работает рывками. По Sin/Cos привод держит скорость мягко и без дрожания, а по SSI ПЛК контролирует абсолютную позицию для синхронизации по метке и для быстрого восстановления после E‑Stop.

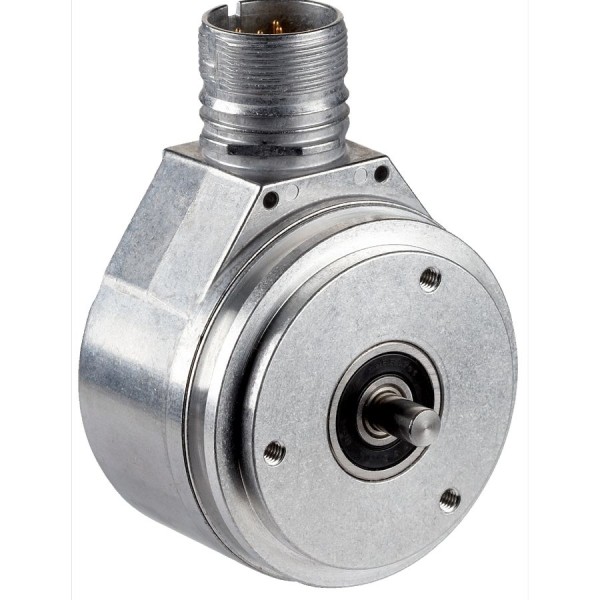

Механика: сплошной вал 6 мм, сервофланец, нормальные допуски по нагрузкам

Исполнение со сплошным валом и сервофланцем — стандарт для сервомоторов и компактных редукторов, где важна соосность и повторяемость монтажа. Вал 6 мм из нержавеющей стали менее чувствителен к коррозии и «прикипанию» в муфте, что на практике упрощает обслуживание: датчик можно снять без плясок с нагревом и съемниками.

По нагрузкам: радиальная до 80 Н и осевая до 40 Н — это не про «можно грузить вал как опору», а про запас по реальным перекосам, натягу муфты и вибрациям от редуктора. В живой эксплуатации именно эти моменты чаще всего убивают подшипники энкодера, а не паспортная скорость.

Скорость до 6000 об/мин — без ограничений для большинства приводов

Рабочая скорость 6000 об/мин закрывает типовые применения: сервомоторы, шпиндельные узлы средней скорости, дозаторы, размотчики/намотчики, оси с ременной передачей. Важно, что высокая допустимая скорость — это еще и показатель механического баланса и качества подшипникового узла. На быстрых переходных процессах (разгон/торможение) энкодер не должен «сыпать» ошибками и пропусками считывания — иначе контур управления начинает догонять фантомную позицию.

Электрика питания 4,5…30 V и энергопотребление до 0,7 Вт

Широкий диапазон питания удобен, когда на объекте смешаны 5 V и 24 V архитектуры, либо есть просадки на длинных трассах. Это снижает требования к локальным стабилизаторам в шкафу и делает систему менее капризной к реальной полевой электрике. Потребление ≤0,7 Вт — плюс к тепловому режиму в компактных приводных отсеках: меньше нагрев — меньше дрейф параметров и выше ресурс.

Кабель 12 жил, радиальный вывод, длина 1,5 м — про монтаж без сюрпризов

Радиальный кабельный вывод обычно выбирают, когда места по оси мало или есть риск задевания разъемом. 12 жил дают свободу по распиновке под SSI, питание и аналоговые каналы, а фиксированная длина 1,5 м удобна для интеграции внутри станка: меньше лишних соединителей — меньше точек отказа. В системах с помехами (частотники, сервоусилители) лишний разъем часто становится источником наводок и «плавающих» ошибок CRC/кадра.

Условия эксплуатации: температура, влажность, вибрации и защита корпуса

Диапазон -40…+85 °C по работе и -40…+100 °C по хранению — это не «для галочки». Он закрывает холодные склады, неотапливаемые цеха, наружные установки в шкафах с вентиляцией, а также горячие зоны рядом с приводами и тормозными резисторами. Допустимая влажность до 90% важна для моечных зон и помещений с перепадами температуры, где конденсат — регулярный гость.

Степень защиты IP67 по корпусу и IP65 по валу — нормальная комбинация для реального производства: корпус выдерживает пыль и кратковременное погружение/облив, а узел вала защищен от струй и загрязнений при сохранении механики вращения. Корпус из литого алюминия дает жесткость и стабильную геометрию посадки, что критично для точности считывания при вибрациях.

Виброустойчивость 30 g (10–2000 Hz по EN 60068‑2‑6) и ударопрочность 100 g, 6 ms (EN 60068‑2‑27) — это то, что выручает на прессах, дробилках, транспортерах с неидеальными роликами и в мобильной технике. Энкодер не должен «терять голову» от механических импульсов, иначе вся автоматизация превращается в лотерею.

Серия AFS/AFM60S Pro — для задач с требованием к надежности и диагностике

AFM60S-SDSK262144 относится к линейке SICK AFS/AFM60S Pro, которая обычно берется туда, где нужна предсказуемая работа годами: привода подачи, синхронизация осей, позиционирование кареток, поворотные устройства, подъемные механизмы. Многооборотная абсолютная логика упрощает алгоритмы ПЛК: меньше состояний, меньше «обнулений», проще аварийные сценарии и быстрее ввод после обслуживания.

Если нужен абсолютный многооборотный энкодер под SSI + Sin/Cos с нормальной механикой, рабочими температурами и защитой по корпусу — закладывайте SICK AFM60S-SDSK262144 в спецификацию и согласуем распиновку/интеграцию под ваш привод.
