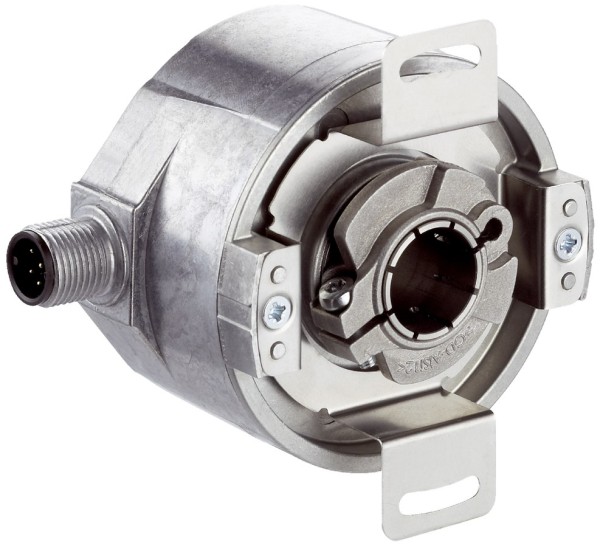

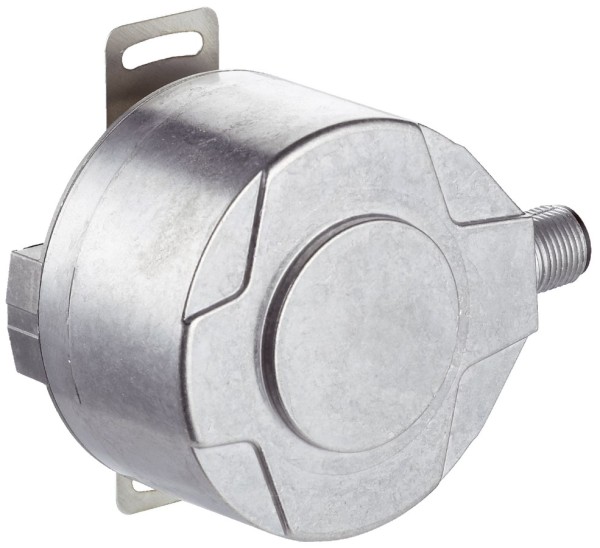

Абсолютный энкодер SICK AFS60A-BDAA262144
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Когда нельзя терять позицию после отключения питания
В реальных линиях остановка «по питанию» случается чаще, чем хотелось бы: просадка 24 В, срабатывание защиты привода, аварийное отключение шкафа. Если после этого ось должна продолжить работу без повторного «поиска нуля», ставят абсолютный энкодер. SICK AFS60A-BDAA262144 — однооборотный абсолютник с выходом SSI и разрешением 262144 отсчёта (18 bit). Он возвращает фактический угол сразу после включения, без прогонки до датчика и без накопления ошибок, характерных для инкрементальных систем при пропусках импульсов.
Интерфейс SSI и практическая интеграция
Здесь интерфейс SSI не программируемый — это плюс для эксплуатации: один тип телеграммы, фиксированная длина слова, минимальная вероятность, что кто-то «поиграется параметрами» и получит несовместимость с ПЛК. SSI нормально живёт в помеховых условиях при корректной кабельной разводке: витая пара под такт/данные, экранирование и единая точка заземления экрана в шкафу. В проектах с сервоприводами это часто надёжнее, чем тянуть аналоговый датчик угла и потом ловить дрейф и наводки.
Подключение выполнено через разъём M23, 12-контактный, радиальный. На практике это удобнее для обслуживания в тесных узлах: кабель уходит в сторону, меньше риск сломать ввод при демонтаже/монтаже редуктора или муфты. M23 — нормальный промышленный стандарт, не «хлипкий» круглый разъём, который расшатывается на вибрации.
Разрешение 18 bit и что оно даёт на механике
262144 отсчёта на оборот — это не «красивое число в паспорте», а запас по дискретности для реальной кинематики. Пример: на поворотном столе с редуктором 1:50 вы получаете очень мелкий шаг по выходному звену, что упрощает точную остановку и уменьшает требования к фильтрации скорости в ПЛК. На упаковочных машинах это помогает стабильно попадать в метки при высоких циклах, а на дозаторах — держать позицию заслонки без постоянной подстройки.
Механика: глухой полый вал 10 мм и допустимые нагрузки
Исполнение — глухой полый вал 10 мм. Такой формат часто выбирают, когда энкодер ставится непосредственно на вал узла через зажим, без отдельной муфты. Важно помнить про нагрузки: радиальная — до 80 Н, осевая — до 40 Н. Это не «предел прочности», а ориентир для того, чтобы не убивать подшипники перекосом и натяжением. Если у вас ременная передача или муфта с биением, закладывайте центровку и опору вала так, чтобы энкодер не был «подшипником вместо подшипника».
Материал вала — нержавеющая сталь: в цехах с моющими средствами и влажной средой это заметно снижает риск прихвата и коррозии посадки. Корпус — литой алюминий, жёсткий и теплопроводный: при установке рядом с мотором проще отводить тепло, а геометрия корпуса меньше «плывёт» при температурных циклах.
Скоростной режим и питание в шкафах управления
Максимальная скорость — 9000 об/мин, рабочая — 6000 об/мин. Это хороший запас для высокооборотных шпинделей, размотчиков, приводов роликов, где разгон/торможение резкие и датчик ловит пики. По питанию диапазон широкий: 4,5…32 V. В реальных шкафах это спасает, когда питание датчиков 24 В «гуляет» на длинных трассах или при старте мощных потребителей. Потребление указано как ≤0,7 Вт — можно без лишних расчётов вписать в общий бюджет питания и не перегревать модуль распределения датчиков.
Стойкость к среде: температура, влажность, вибрация, удары
Рабочий диапазон -40…+100 °C и такой же по хранению — это не лабораторный параметр, а реальный допуск для уличных установок, холодильных складов и горячих зон возле печей/двигателей, где внутри кожуха температура легко переваливает за +60. Допустимая влажность 90% — полезно для участков с конденсатом, но при монтаже всё равно следите за герметичностью разъёма и качеством кабельного ввода.
Степень защиты разнесена: IP65 по валу и IP67 по корпусу. На практике это означает, что корпус выдержит мойку и пыль, а зона вала требует аккуратности: правильная посадка, отсутствие постоянного «душа» на уплотнение и исключение абразива. Виброустойчивость 30 g (10–2000 Hz) по EN 60068-2-6 и ударопрочность 100 g, 6 ms по EN 60068-2-27 — параметры, которые реально работают на прессах, вибропитателях, мобильной технике и на узлах, где редуктор даёт периодические удары по валу.
Где серия AFS/AFM60 SSI обычно раскрывается
- Поворотные оси, позиционирование кареток, индексация столов — когда нужно восстановление позиции без референса.
- Транспортёры и размотчики с синхронизацией по углу — чтобы ПЛК получал стабильное значение без «потерь импульсов».
- Узлы с высокой вибрацией и температурными перепадами — когда слабая механика датчика становится расходником.
Нужен энкодер под SSI с 18-bit, глухим полым валом 10 мм и нормальной стойкостью к цеховым условиям — закладывайте SICK AFS60A-BDAA262144 в спецификацию и сразу проверяйте посадку, допуски по нагрузкам и распиновку M23 под ваш кабель.
- Разрешение262144 (18 bit) мм
- Влажность90%
- Температура хранения-40...+100 °C
- СерияAFS/AFM60 SSI
- Вид подключенияРазъем, M23, 12-контактный, радиальная
- Диаметр вала10 мм
- Материал корпусаЛитой алюминий
- Материал валаНержавеющая сталь
- Механическое исполнениеГлухой полый вал 10 mm
- Напряжение питания4,5 V ... 32 V
- Рабочая температура-40...+100 °c
- Степень защитыIP65 (вал), IP67 (корпус)
- Номинальный ток≤0,7 Вт
- Интерфейс выходаSSI, не программируемый
- Макс. скорость9000 об/мин
- Рабочая скорость6000 об/мин
- Радиальная нагрузка80 Н
- Осевая нагрузка40 Н
- Ударопрочность100 g, 6 ms (EN 60068-2-27)
- Виброустойчивость30 g, 10-2000 Hz (EN 60068-2-6)
- Тип энкодераАбсолютный, однооборотный
