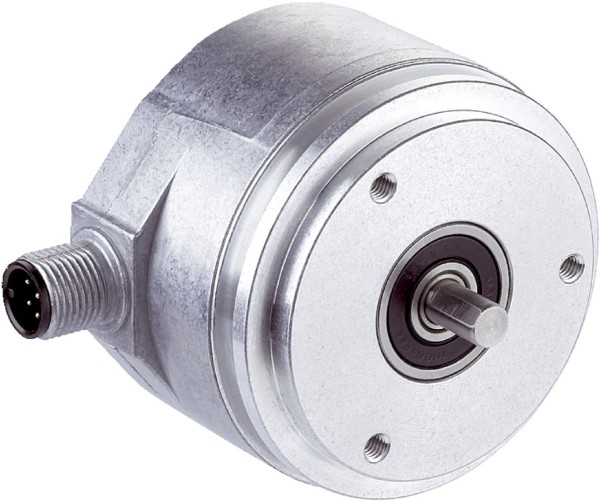

Абсолютный энкодер SICK AFS60I-Q4AC262144

Когда «ноль» нельзя искать после каждого отключения

В приводных узлах, где после пропадания питания недопустима повторная калибровка, ставят абсолютный однооборотный энкодер. SICK AFS60I-Q4AC262144 как раз из этой логики: контроллер получает однозначное положение вала сразу после старта, без «пробежек» до датчика метки. Типовой пример — дозатор, поворотный стол, узел синхронизации ленты или оси с механической муфтой, где любое лишнее движение дает брак или удар по кинематике.

Разрешение 18 bit и что оно дает на практике

Разрешение 262144 отсчета на оборот (18 bit) — это не «красивая цифра в паспорте», а реальная возможность стабилизировать контуры позиционирования и повторяемость. При таком квантовании шаг составляет порядка 0,00137° на один отсчет. В задачах резки/печати/укладки это уменьшает дрожание регулирования на малых скоростях и позволяет корректно отрабатывать микросмещения без постоянных перескоков через несколько импульсов, как бывает на низком разрешении.

Важно понимать: абсолютный однооборотный энкодер закрывает одну механическую революцию. Если требуется хранить номер оборота, это решается в ПЛК/сервоусилителе по логике «счет оборотов + метка процесса», либо выбором многооборотного исполнения. Здесь упор на точное положение внутри одного оборота и быструю готовность после включения.

SSI как интерфейс для «шумных» шкафов и длинных трасс

Выходной интерфейс — SSI. В реальной эксплуатации это удобнее, чем параллельные решения и часто стабильнее, чем «разношерстные» инкрементальные выходы, когда в шкафу много частотников и длинные кабели идут рядом с силовыми. SSI дает цифровое слово положения, а значит меньше поводов ловить наводки в виде ложных фронтов. Для инженера КИПиА плюс в диагностике: проще отличить проблему линии/питания от механики, потому что данные читаются пакетно.

Механика: вал 10 мм, нагрузки и скоростной режим

Исполнение — сплошной вал с квадратным фланцем. Диаметр вала 10 мм — распространенный размер под стандартные муфты, что упрощает замену без переделки посадочных. Допустимые нагрузки: радиальная до 80 Н, осевая до 40 Н. Эти значения критичны для живучести подшипников, особенно когда энкодер ставят «напрямую» на вал через жесткую муфту и не контролируют соосность. На практике лучше использовать упругую муфту и не пытаться энкодером компенсировать перекосы — он измеряет, а не держит механику.

По скорости: рабочая до 6000 об/мин, максимальная 9000 об/мин. Это хороший запас для приводов с быстрыми разгонами (например, намотчики/размотчики). Запас по максималке нужен не для постоянной работы «на пределе», а чтобы переживать динамические пики без деградации датчика и роста вибраций подшипникового узла.

Корпус Inox и защита в сложной среде

Серия AFS/AFM60 Inox — это про промышленную «грязную» реальность: моечные зоны, пищевка, химически активные пары, конденсат. Корпус из нержавеющей стали V2A и вал из нержавеющей стали уменьшают риск коррозии на посадках и уплотнениях. Степень защиты IP67 означает, что кратковременная заливка и пыль не должны выводить устройство из строя при корректном подключении и целых уплотнениях. По влажности заявлено до 90% — полезно в цехах с перепадами температур и постоянным конденсатом, где обычные «сухие» исполнения быстро начинают давать плавающие ошибки.

Температуры, вибрация и удары — не второстепенные параметры

Рабочий диапазон -30…+100 °C, хранение -40…+100 °C. Это не только про «улицу», а и про горячие зоны рядом с двигателями/печами, где внутри шкафов и кожухов температура легко уходит за +60…+70 °C. Чем ближе датчик к механике, тем актуальнее запас по температуре.

Виброустойчивость 10 g в диапазоне 10–2000 Hz (EN 60068-2-6) и ударопрочность 100 g, 6 ms (EN 60068-2-27) важны для станков, дробилок, конвейерных линий, где «мелкая» вибрация убивает электронику не хуже прямого удара. Эти характеристики означают, что энкодер рассчитан на жесткие условия монтажа, но не отменяют правильной установки: нормальная опора, исключение резонансов, корректная муфта.

Подключение и питание без лишней экзотики

Подключение через разъем M12, 8-контактный, радиальный — практичный вариант для сервисного доступа: снял датчик, не расключая клеммы, и заменил без перепиновки, если заранее стандартизировать распайку. Питание 4,5…32 V позволяет без проблем работать как от 5 V логики, так и от 24 V шкафной шины. Потребление указано как ≤0,5 Вт — это небольшой нагрев внутри корпуса и меньше требований к питанию, особенно на многодатчиковых линиях.

• Тип: абсолютный, однооборотный
• Интерфейс: SSI
• Разрешение: 262144 отсч./об (18 bit)
• Вал: 10 мм, нержавеющая сталь; корпус: V2A
• Скорость: 6000 об/мин рабочая, 9000 об/мин максимум
• Нагрузки: 80 Н радиальная, 40 Н осевая
• Условия: IP67, влажность до 90%, -30…+100 °C
• Стойкость: вибрация 10 g (10–2000 Hz), удар 100 g (6 ms)

Если нужен абсолютный однооборотный датчик под жесткую механику и «мокрую» среду с нормальным запасом по температуре и вибрации — закладывайте SICK AFS60I-Q4AC262144 в спецификацию и подберите корректную муфту/кабель M12 под вашу трассу SSI.
