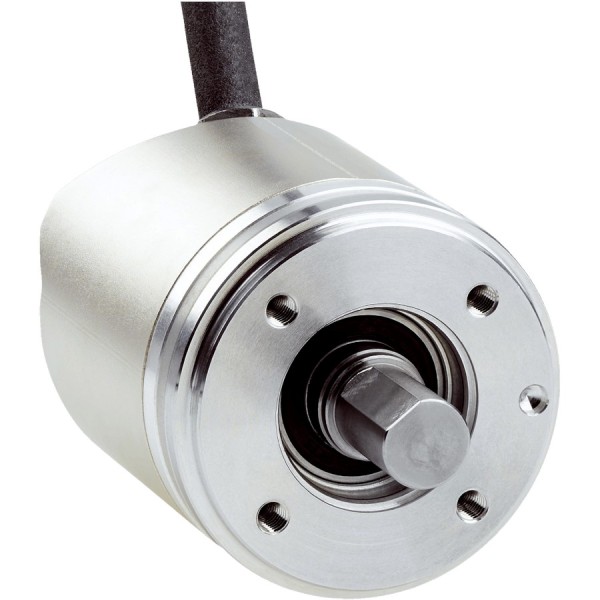

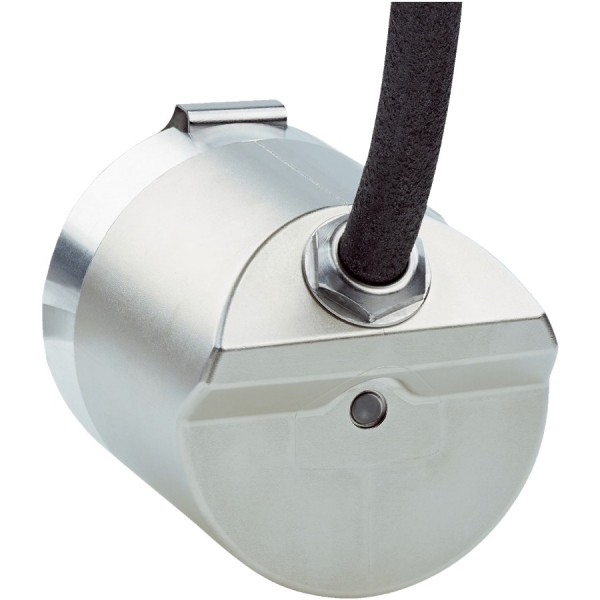

Абсолютный энкодер SICK AHM36I-SDCC014x12

Когда позиционирование нельзя «поймать» после перезапуска

В реальных линиях простои чаще всего начинаются не с «плохого ПЛК», а с банальной потери нуля после аварийного отключения или провала питания. Подъемник остановили, питание вернули — и начинается ручная привязка, поиск меток, холостой прогон. Абсолютный многооборотный энкодер SICK AHM36I-SDCC014x12 закрывает эту проблему инженерно: он хранит абсолютное положение и число оборотов, поэтому после включения контроллер сразу получает корректные координаты без референса и концевиков.

Что дает многооборотная абсолютная схема в эксплуатации

Здесь не «14 бит ради цифры». Разрешение 14 bit x 12 bit (16384 x 4096) — это комбинация точности внутри оборота и диапазона по оборотам. На практике это означает: можно уверенно контролировать угол на приводах дозаторов, поворотных столов, намотчиков, а также отслеживать линейное перемещение через винт/редуктор без периодического возврата в базу. В системах с CANopen это особенно удобно: параметры масштабирования и формат данных подстраиваются под проект, а не наоборот.

Интерфейс CANopen, который нормально живет в цеховой сети

Выходной интерфейс — CANopen, программируемый. Это не просто «подключили и поехали», а полноценная интеграция в приводные сети, где важны диагностические объекты, конфигурация PDO/SDO и предсказуемое поведение при ошибках шины. В задачах типа «ось + привод + ПЛК» CANopen дает компактную проводку и понятную топологию. Программируемость полезна, когда нужно согласовать скорость обновления, тип телеграмм и реакцию на потерю связи — например, чтобы при обрыве шины привод уходил в безопасное состояние, а не продолжал движение по последним данным.

Механика: сервофланец, сплошной вал и нагрузки, о которых часто забывают

Исполнение — сплошной вал, сервофланец 6 mm x 12 mm. Вал 6 мм из нержавеющей стали — типичный размер под компактные редукторы и сервоприводы малой/средней мощности. Важнее другое: допустимые нагрузки. Радиальная — 40 Н, осевая — 20 Н. Если поставить энкодер «на перекос» или перетянуть муфту, он начнет умирать не сразу, а через пару месяцев: появится биение, затем плавающие значения и ошибки по положению. Здесь цифры нагрузок — ориентир для грамотной механической стыковки: центровка, правильная муфта, отсутствие бокового поджатия со стороны шкива/ремня. Для приложений с ременными передачами обычно выносят энкодер на отдельный вал с опорным подшипником — и эти 40 Н становятся критичным ограничением при компоновке.

Скорость 6000 об/мин — не «максималка», а запас по динамике

Рабочая скорость до 6000 об/мин (она же заявлена как максимальная) — показатель, который влияет на выбор в быстрых узлах: центрифуги, высокоскоростные дозаторы, шпиндельные механизмы позиционирования, рольганги с динамичным разгонами. Запас по скорости позволяет не жить на границе характеристик: меньше нагрев, стабильнее сигнал, меньше риск сбоев при резких ускорениях и торможениях.

Корпус и вал из нержавейки: это про мойку, химию и ресурс

Материал корпуса — нержавеющая сталь 1.4305, вал также из нержавеющей стали. Такая конструкция оправдана там, где есть влажная среда, моечные циклы, конденсат, эмульсии, солевые аэрозоли. При этом заявленная влажность — до 90%. В пищевке, фарме, на участках с CIP/SIP, а также в наружных установках это не «красивый пункт», а фактор выживаемости устройства и стабильности герметизации.

IP67 и IP69K — когда энкодер реально поливают

Степень защиты IP67/IP69K означает, что устройство рассчитано не только на пыль и кратковременное погружение, но и на мойку высоким давлением и горячей водой. На практике это важно для линий, где оборудование моют ежедневно: обычный IP65 там живет недолго — вода проходит по кабельным вводам и через микротрещины уплотнений. Здесь подключение через разъем M12, 5-контактный, универсальный — правильное решение для обслуживаемости: заменили энкодер, не перекладывая кабельную трассу, и быстро восстановили работоспособность. Главное — использовать корректные ответные части M12 и не экономить на уплотнительных кольцах.

Температуры, вибрации и удары: промышленная реальность, а не лаборатория

Диапазон рабочих температур -40…+100 °C (и хранение в тех же пределах) позволяет ставить AHM36I на холодные склады, уличные механизмы, а также рядом с нагретыми узлами, где внутри шкафа «плюс 60», а на корпусе двигателя еще выше. Виброустойчивость 20 g в диапазоне 10–2000 Hz и ударопрочность 100 g, 6 ms по EN 60068-2-27 — это не про «экстрим», а про обычные вещи: удары при реверсах, вибрация от редуктора, резонансы рам и конвейерных опор. Чем честнее эти параметры, тем меньше шанс, что энкодер начнет давать дрожание кода на переходных режимах.

Питание и потребление — удобно для шкафной логики

Питание 10…30 V закрывает стандартные 24 В линии с просадками, а потребление ≤1,5 Вт не нагружает источники питания и упрощает группировку датчиков по автоматам. В распределенных системах это мелочь, но когда на одной линии висят десятки устройств, тепловой и токовый баланс перестает быть теорией.

Если нужен абсолютный многооборотный энкодер под CANopen с нержавеющим корпусом, IP69K и нормальной механикой под сервофланец — закладывайте SICK AHM36I-SDCC014x12 в спецификацию и проверьте компоновку по нагрузкам и муфте до выпуска в монтаж.
