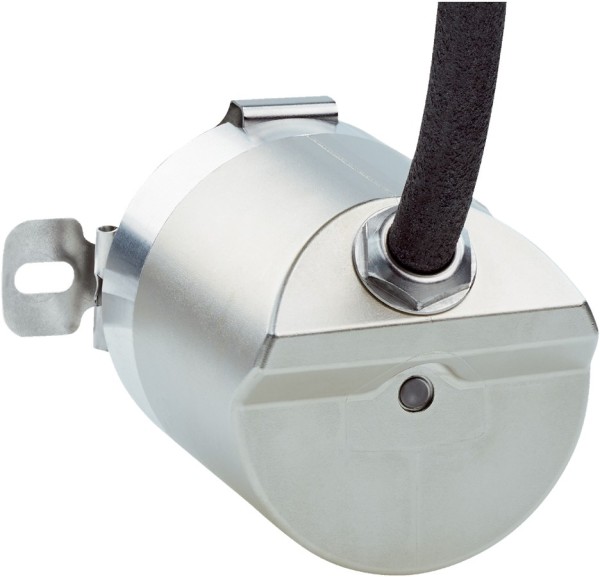

Абсолютный энкодер SICK AHS36A-BDPC016384

Когда инкрементального уже недостаточно

В реальных приводах «проблема энкодера» обычно всплывает не в момент монтажа, а после первой аварийной остановки или провала питания. Инкрементальный датчик теряет отсчёт — и ось приходится «домашнить», ждать готовности, ловить ноль по концевику. На упаковочной машине это минус производительность, на поворотном столе — риск столкновения, на дозаторе — перерасход. Абсолютный однооборотный энкодер SICK AHS36A-BDPC016384 решает эту часть задачи правильно: положение в пределах оборота известно сразу после включения, без прогонки и без накопления импульсов.

Что даёт однооборотная абсолютность и где это важно

Эта модель — однооборотная: она кодирует угол в пределах 0…360°. Типовой сценарий — узлы, где «сколько оборотов» не критично, а важна точная фазировка: синхронизация ножа, печатного цилиндра, кулачкового профиля, поворот заслонки, позиционирование вала дозирующего шнека на один цикл. Разрешение 16384 отсчёта на оборот (14 бит) означает шаг порядка 0,022° — на практике этого хватает для большинства задач упаковки, деревообработки, конвейерной автоматики и простых сервосистем, где позиция в пределах оборота должна повторяться стабильно.

Интерфейс SSI с программируемыми параметрами

Выходной интерфейс — SSI, причём с возможностью программирования. Для инженера по КИПиА это означает два полезных момента. Во‑первых, SSI — предсказуемый цифровой канал: меньше сюрпризов на длинных линиях, чем у аналоговых датчиков, и проще диагностировать качество связи по ошибкам чтения. Во‑вторых, программируемость обычно используют для подгонки формата данных под ПЛК/серводрайв, задания направления отсчёта и нулевой точки (чтобы «механический ноль» совпал с «технологическим нулём» без перестановки муфты/фланца).

Механика: глухой полый вал 10 мм и реальные нагрузки

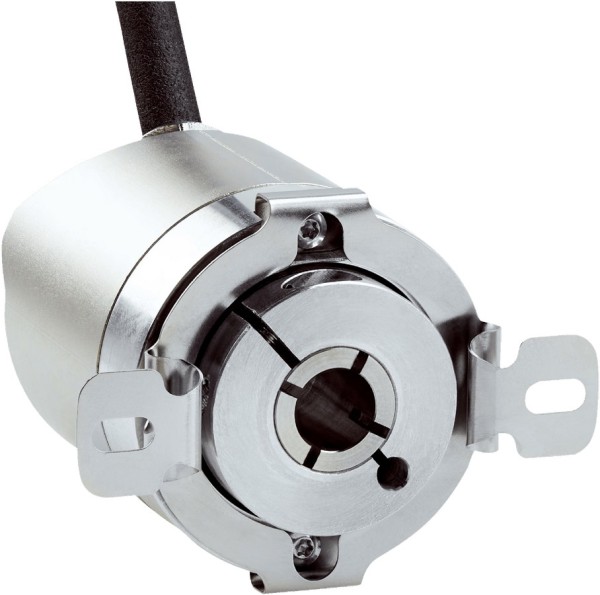

Исполнение — глухой полый вал 10 мм. Такой вариант удобен, когда нужно посадить энкодер непосредственно на вал механизма без промежуточной муфты, сохранив компактность и уменьшив люфты. Диаметр 10 мм — типовой для небольших редукторов, поворотных осей, дозирующих узлов.

По нагрузкам: радиальная допустимая — 40 Н, осевая — 20 Н. Это не «на всякий случай» цифры из паспорта, а ориентир для корректной компоновки. Если вал тянет ремнём или цепью, не стоит превращать подшипники энкодера в опору натяжения — нагрузку лучше снимать отдельным подшипниковым узлом. Тогда датчик живёт долго и не начинает «шуметь» по углу из-за перекоса.

Материал вала — нержавеющая сталь: в мокрых зонах и при периодической мойке это снижает риск прихвата и коррозии на посадке. Корпус — цинковый сплав, фланец алюминиевый: нормальная комбинация по жёсткости и отводу тепла при компактных габаритах серии.

Скорость, питание и энергопотребление в шкафу автоматики

Рабочая/максимальная скорость до 6000 об/мин — запас для быстрых валов и динамичных циклов. На практике это полезно не только «чтобы крутилось», а чтобы не поджимать проект по пределам: при разгонах/торможениях на коротком профиле скорости пиковые значения возникают легко.

Питание 4,5…32 V — широкий диапазон. Его ценишь, когда на объекте смешанные уровни 5/24 В, длинные кабельные трассы и просадки при включении клапанов/контакторов. Потребление заявлено ≤1,5 Вт — для плотной компоновки в шкафу это плюс: меньше тепла, меньше требований к распределению питания на датчики.

Подключение и монтажная дисциплина

Подключение через разъём M12, 8‑контактный, универсальный. Для эксплуатации это означает быстрый сервис без вскрытия корпуса и нормальную ремонтопригодность: кабель можно заменить отдельно, удобно держать запасной шнур в ЗИП. В цехах с вибрацией и частыми перестановками оборудования разъёмное соединение выигрывает у «хвостов» по времени простоя.

Защита от среды: пыль, вода, холод и механические воздействия

Степень защиты IP66/IP67 закрывает типовые риски: пыль, брызги, кратковременное погружение при мойке или проливе. Допустимая влажность до 90% — актуально для пищевых зон, холодильных участков, неотапливаемых складов, где конденсат — обычная история.

Температуры: работа -40…+85 °C, хранение -40…+100 °C. Это не «экстремальные цифры ради красоты», а реальная гарантия, что датчик не уйдёт в нестабильность при холодном запуске у ворот, на улице, в неотапливаемом помещении или вблизи нагретых узлов привода.

Отдельно отмечу механическую стойкость: виброустойчивость 20 g (10–2000 Hz) и ударопрочность 100 g, 6 ms по EN 60068-2-27. На практике это спасает в местах, где есть редукторные удары, резкие остановы, «жёсткие» пневмоциклы, а также в мобильных установках и на транспортёрах, где вибрация — постоянный фон. Энкодер не должен быть самым слабым звеном, иначе ловите плавающий ноль и периодические обрывы по связи.

Пример прикладного выбора

Если у вас поворотный стол с индексированием на фиксированные углы, AHS36A позволяет после аварийного стопа сразу понять текущую фазу, а не пытаться «дотянуться» до метки. Для ножа поперечной резки SSI даёт стабильную цифровую фазу без плясок уровня, а 14‑битное разрешение помогает точно держать момент реза даже при изменении скорости линии. В обоих случаях главное — корректно снять радиальные нагрузки и аккуратно проложить кабель SSI отдельно от силовых, чтобы не искать потом «мистику» в помехах.

Если нужен надёжный абсолютный однооборотный энкодер под промышленную механику серии AHS/AHM36 с SSI и нормальной стойкостью к среде — закладывайте SICK AHS36A-BDPC016384 в спецификацию и согласуйте распиновку M12 под ваш ПЛК/драйв.
