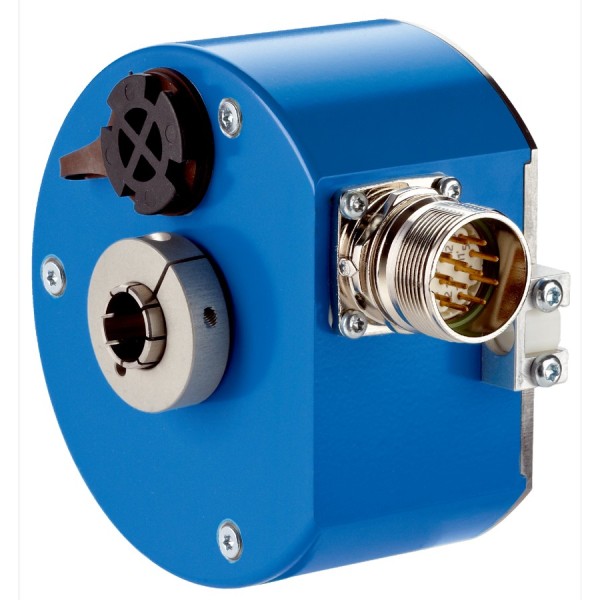

ATM90-PXF13x13 абсолютный энкодер SICK

Когда на линии есть ось, которая должна возвращаться в известное положение после аварийного останова или отключения питания, инкрементника уже недостаточно. На практике это проявляется просто: привод включился, а ПЛК не уверен, где находится механизм, и начинается лишний цикл поиска нуля, риск удара в упор и потеря такта. Для таких узлов мы ставим многооборотные абсолютные энкодеры с полевым интерфейсом - чтобы позиция восстанавливалась сразу, а диагностика была штатной через сеть.

SICK ATM90-PXF13x13: что дает в реальной эксплуатации

SICK ATM90-PXF13x13 абсолютный энкодер SICK относится к серии ATM90 PROFIBUS и рассчитан на промышленные приводы, где важны не только биты разрешения, но и механика, устойчивость к вибрации, качество подключения и поведение на помехах. Многооборотная абсолютная схема полезна на подъемниках, поворотных столах, дозаторах, подающих каретках - там, где число оборотов между опорными точками может быть большим, а перезапуск должен быть предсказуемым.

По разрешению устройство закрывает типовые задачи позиционирования и синхронизации: можно уверенно вести контур по положению, контролировать достижение уставок, формировать электронные кулачки. Важно, что абсолютное значение передается целиком, без накопления ошибки по импульсам, поэтому при дрожании скорости или микровибрациях на валу мы не получаем ложного набора/потери импульсов, как это бывает на энкодерах с дискретными выходами.

Механика и монтаж: полый вал, материалы, стойкость

В этой модификации применен сквозной полый вал под 16 мм. В реальном шкафу это экономит время: не нужен отдельный муфтовый узел, меньше биение, проще обеспечить соосность. Полый вал удобен для модернизаций, когда энкодер надо поставить на существующий вал редуктора или на выходной вал привода без переработки кинематики.

Материал вала - нержавеющая сталь, корпус - литой алюминий. В эксплуатации это обычно означает две вещи: стабильная геометрия посадки при перепадах температуры и нормальная коррозионная стойкость в типовой цеховой влажности. Степень защиты IP65 закрывает большинство задач вне прямой струи и без постоянного погружения: пыль, аэрозоль СОЖ, периодическая мойка без высокого давления. По влажности допускается высокая относительная влажность, что актуально для упаковки и пищевых зон при наличии конденсационных рисков - но, как всегда, мы рекомендуем следить за вводами и кабельной арматурой, потому что слабое место часто не сам датчик, а разъем/кабель.

Отдельно отметим вибро- и ударостойкость. На узлах с редукторами, вибропитателями, эксцентриковыми механизмами или рядом с прессовым оборудованием датчик регулярно получает механические воздействия. Если энкодер к этому не готов, появляются плавающие ошибки по позиции и отказы по разъемам. Здесь запас по механике достаточный для тяжелых условий, что снижает потребность в самодельных демпферах и переносе датчика в менее удобные места.

Интеграция в сеть PROFIBUS DP: SICK ATM90-PXF13x13 в автоматизации

Интерфейс PROFIBUS DP (DPV0) дает понятную интеграцию в классические системы автоматизации: Siemens, ABB, Schneider и другие контроллеры с DP-мастером. Для нас плюс в том, что обмен детерминированный, диагностика читается штатно, а кабельная инфраструктура на предприятиях часто уже построена именно под PROFIBUS. Это упрощает ретрофит: меняем датчик, оставляем сеть, минимально трогаем программу.

Питание в широком диапазоне 10-32 V удобно для реальных шкафов, где есть и 24 VDC, и просадки при пуске контакторов, и длинные линии. Низкое энергопотребление снижает нагрев внутри клеммных коробок и уменьшает требования к резерву по блоку питания, что особенно заметно на машинах с большим количеством датчиков в одной ветке.

Подключение через шину адаптера и радиальные разъемы M14 на практике дает нормальную сервисопригодность: можно быстро заменить датчик без перекоммутации в шкафу, а радиальная ориентация помогает уложить кабель в ограниченном пространстве, не делая опасных изгибов у корпуса. Это важная мелочь: многие отказы начинаются не с электроники, а с переломленного кабеля у вводного разъема.

Типовые сценарии применения и что проверяем на пусконаладке

• Поворотные столы и индексаторы: контролируем абсолютный угол сразу после включения, убираем цикл поиска метки, повышаем безопасность при старте.
• Вертикальные оси и подъемные механизмы: многооборотность позволяет хранить положение по высоте без концевиков как единственного источника истины, а концевики оставить как аппаратную защиту.
• Конвейерные узлы с синхронизацией: позиция энкодера по PROFIBUS используется для привязки продукта, печати/маркировки, реза по метке без накопления дрейфа.

На вводе в эксплуатацию мы обычно проверяем соосность посадки, отсутствие паразитного натяга на валу, корректность адресации/параметров в DP, а также качество экрана и заземления. Для PROFIBUS это критично: одна плохая разделка экрана может давать плавающие ошибки связи, которые маскируются под неисправность энкодера.

Если нужен надежный абсолютный датчик положения под PROFIBUS для тяжелых условий и быстрой сервисной замены - закладывайте SICK ATM90-PXF13x13 в спецификацию и присылайте схему узла, мы проверим совместимость по монтажу и сети.
