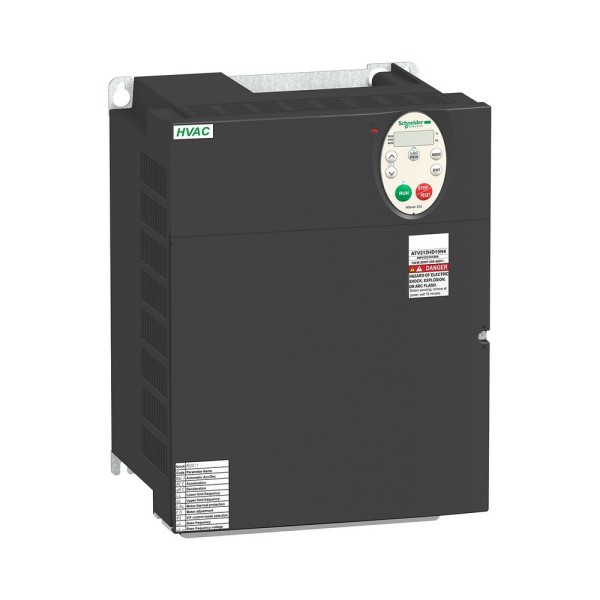

ATV212HD15N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Schneider Electric ATV212HD15N4 в реальной эксплуатации
В типовом узле вентиляции или насосной станции проблема редко в том, чтобы просто раскрутить асинхронный двигатель. На практике мы боремся с пусковыми токами, гидроударами, жалобами на акустику, ограничениями по электромагнитной совместимости и требованиями по безопасному обслуживанию. ATV212HD15N4 преобразователь частоты Schneider Electric закрывает эти вопросы инженерно: управляем разгон/торможение, держим режим по аналоговым заданиям, выводим диагностику на релейные сигналы и одновременно не превращаем шкаф в источник помех для соседней автоматики.
Schneider Electric ATV212HD15N4: ЭМС, кабельные линии и помехоустойчивость
Встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3 - важная вещь именно для длинных трасс и плотных шкафов, где рядом сидят датчики 4-20 мА, дискретные входы ПЛК и связь. В данном исполнении фильтр рассчитан на кабель до 150 м, что в вентиляции и водоканале встречается постоянно: двигатель на крыше, частотник в электрощитовой. Мы обычно смотрим не только на факт наличия фильтра, но и на то, как он снижает риск ложных срабатываний, наводок по земле и проблем с приемом аналоговых сигналов. При корректной разводке PE и экранирования это экономит часы на поиске паразитных помех уже после ввода.
Отдельно учитываем расчётный ток КЗ до 50 кА - параметр не для галочки. На объектах с мощными вводами и короткими кабельными линиями до РУ это критично для выбора защиты и проверки стойкости оборудования к аварийным режимам. Частотник, рассчитанный на такую среду, проще вписывается в действующие распределительные сети без лишних компромиссов.
Управление двигателем и сигналы в шкафу автоматики
По вводу/выводу здесь удобно собирать законченный узел без россыпи промежуточных модулей: есть набор дискретных входов под команды Пуск/Стоп, выбор скоростей, разрешение работы от пожарной автоматики, а также релейные выходы под Авария, Работа, Достигнута уставка. Аналоговые входы позволяют реализовать классические сценарии: задание от датчика давления 4-20 мА, коррекция от диспетчеризации, ручной потенциометр на двери шкафа. Аналоговые выходы мы часто используем для передачи фактической частоты/тока в верхний уровень или на регистратор.
Частота коммутации задаётся в диапазоне, где можно балансировать между шумом двигателя и тепловой нагрузкой на силовую часть. На объектах с требованиями по акустике (офисы, ТЦ) обычно поднимаем частоту коммутации, но помним, что при этом возможна необходимость снижения номинала по нагрузке - это напрямую связано с потерями и нагревом. Для промышленных вентиляционных установок чаще оставляем умеренные значения, чтобы не перегружать охлаждение и продлить ресурс силовых модулей.
Тепло, габариты и условия окружающей среды
В шкафном исполнении важнее всего честное тепловыделение и понятная схема охлаждения. Здесь применена принудительная конвекция, а рассеиваемая мощность указана для типового режима с частотой коммутации 2.5 кГц - это то, от чего реально считается вентиляция шкафа, подбор фильтров и расположение оборудования по высоте. Ошибка на этом этапе обычно вылезает летом: температура в шкафу растёт, электроника уходит в ограничения, и технологи получают нестабильный режим.
По окружающей среде устройство рассчитано на работу при отрицательных температурах до -15 °C без снижения номинальных характеристик и выдерживает хранение до -40 °C. Влажность допускается высокая, но без конденсата - поэтому в неотапливаемых помещениях мы закладываем термостат и антиконденсатный подогрев шкафа. Ударо- и вибростойкость по IEC 60068 полезны в насосных с общей вибрацией от трубопроводов и в венткамерах на металлоконструкциях: меньше рисков по клеммным соединениям и по ресурсу вентиляторов охлаждения.
Степень защиты IP21 подразумевает установку в защищённом месте: шкаф, помещение, отсутствие прямого попадания воды и пыли. Это нормальная практика для частотных приводов такого класса, но её важно соблюдать, иначе деградация по платам и силовым клеммам начинается быстрее, чем ожидают эксплуатационники.
Безопасность обслуживания и интеграция в регламенты
Функция STO (Safe Torque Off) с уровнем SIL 3 - не про удобство, а про сокращение риска при обслуживании. В реальной жизни это сценарии, когда механики работают с заслонками, ременными передачами, насосной арматурой, а электрики должны обеспечить гарантированное снятие момента без отключения всего шкафа по вводу. Мы часто закладываем STO в цепь дверного выключателя, аварийной кнопки или внешнего реле безопасности, чтобы соответствовать внутренним стандартам предприятия и требованиям аудиторов по охране труда.
Где привод себя показывает лучше всего
Вентиляция с длинными линиями до двигателя: встроенная ЭМС-часть упрощает прохождение по помехам и снижает количество проблем с датчиками и связью.
Насосные группы: плавный разгон и торможение уменьшают гидроудары, а сигнализация через реле упрощает диспетчеризацию.
Объекты с жёсткими требованиями по безопасности: STO позволяет корректно встроить привод в контур безопасного отключения момента.
Если нужен привод под сеть до 480 В, с нормальной проработкой по ЭМС, диагностике и безопасному отключению момента, закладывайте Schneider Electric ATV212HD15N4 в спецификацию и передайте нам условия по двигателю, длине кабеля и режимам - подберём уставки и схему включения без лишних переделок на пусконаладке.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность15 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение480 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP21
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
