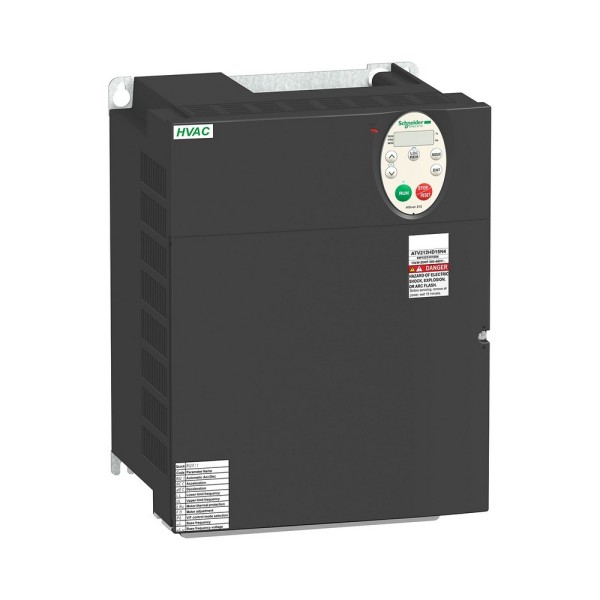

ATV212HD18N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV212HD18N4 Schneider Electric в реальном узле: когда частотник работает, а не мешает
В эксплуатации чаще всего болит не настройка ПИД, а стабильность привода в шкафу: длинный моторный кабель, общий ввод с помеховыми потребителями, вибрации от насосной рамы, влажность в помещении, периодические просадки сети. ATV212HD18N4 преобразователь частоты Schneider Electric мы рассматриваем как рабочий инструмент для таких задач - где важна предсказуемость по ЭМС, терморежиму и диагностике, а не только паспортные цифры.
Типовой сценарий - вентиляция или насос с асинхронным двигателем, где нужно мягко разгонять/тормозить, держать технологический параметр и не ловить ложные срабатывания автоматики по помехам. Здесь критично, чтобы привод не требовал отдельной пляски с фильтрами и экранированием на каждом объекте.
Что дает встроенный ЭМС-фильтр у Schneider Electric ATV212HD18N4
Встроенный фильтр ЭМС с категорией C3 по EN/IEC 61800-3 - это не формальность. В реальном шкафу он снижает вероятность того, что частотник начнет влиять на соседние цепи: аналоговые входы датчиков, дискретные цепи сигнализации, интерфейсы контроллера. Плюс есть практическая оговорка по длине моторного кабеля - до 150 м при соблюдении требований монтажа. Для насосных станций, где двигатель может стоять в другом помещении или на кровле, это часто решает вопрос без внешних dV/dt-фильтров и дополнительных ферритов.
Из практики: когда в одном щите сидит привод и учет/связь, именно ЭМС-контура и правильная земля помогают уйти от плавающих значений на аналоговых каналах и самопроизвольных сбросов по связи. Здесь наличие фильтра внутри устройства сокращает объем обвязки и время пусконаладки.
Терморежим, охлаждение и акустика: почему это важно для ресурса
Для приводов этого класса критична не только мощность, но и как она достигается по теплу. Устройство рассчитано на работу в диапазоне -15...50 °C без снижения номинальных характеристик, при этом применено охлаждение с принудительной конвекцией. На объектах это означает меньше ограничений по размещению и меньше сюрпризов в летний период, когда температура внутри шкафа легко уходит за +40 °C.
Отдельно отмечаем уровень шума - величина не абстрактная: при размещении шкафов рядом с операторскими или в технических помещениях с постоянным персоналом важно понимать, что вентиляторы привода будут слышны. При проектировании мы обычно закладываем запас по вентиляции шкафа и оцениваем компоновку так, чтобы не загонять привод в постоянный перегрев и не провоцировать ранний износ вентиляторов.
Частота коммутации регулируемая, но при ее повышении требуется учитывать снижение номинальных характеристик. Практический смысл простой: если нужно тише по двигателю - можно поднять коммутацию, но заранее оценить нагрев и запас по току, иначе вместо снижения акустики получим тепловые срабатывания в жару.
Защита, вибрации и влажность: условия, в которых шкаф реально стоит
В полевых условиях привод часто работает не в лаборатории, а на насосной раме, в котельной, в приточной камере. Вибростойкость по IEC 60068-2-6 и ударостойкость по IEC 60068-2-27 важны не для галочки: при постоянной микровибрации слабые клеммные соединения и элементы крепления со временем дают контактные проблемы. Здесь параметры стойкости и стандартное механическое исполнение позволяют закладывать установку в типовые шкафы без экзотических антивиброоснований, при условии нормального монтажа.
Диапазон влажности 5...95 % без конденсата - это про реальную инженерную дисциплину: если в помещении возможны перепады температур, шкаф должен быть с обогревом или нормальной вентиляцией, чтобы не ловить конденсат на силовой части. Сам привод рассчитан на такие условия, но конденсат - главный враг любой силовой электроники.
IP21 - решение для установки внутри шкафа или в защищенной зоне. Для пыльных помещений или моек мы обычно применяем шкаф с нужной степенью защиты и корректной организацией воздушных потоков, чтобы не задушить принудительное охлаждение.
Вводы/выводы и безопасность: удобство интеграции в АСУ ТП
Наличие набора аналоговых и дискретных каналов, а также релейных выходов позволяет без лишних модулей закрыть типовые схемы: задание скорости с контроллера/потенциометра, обратная связь по давлению/расходу, сигналы Готов/Авария/Работа на диспетчеризацию. Для нас важно, что это дает гибкость при модернизации: можно оставить часть существующей обвязки и постепенно переводить управление в PLC.
Функция безопасности STO с уровнем SIL 3 - практический инструмент для машинной безопасности. В нормальной схеме это позволяет безопасно отключать крутящий момент без разрыва силовой цепи контактором в каждом цикле, снижая износ коммутации и упрощая выполнение требований по безопасной остановке. В насосных и вентиляционных применениях STO часто используют как часть цепи аварийного останова или межшкафных блокировок.
Монтаж и обслуживание: что учитываем на этапе компоновки
Настенный монтаж и габариты устройства требуют заранее продумать доступ к силовым клеммам, сервисный зазор под кабельные вводы и нормальный отвод тепла. Масса ощутимая - при установке в шкаф важно предусмотреть крепеж и закладные, чтобы не получить перекос на дверях/панелях и не ослабить соединения со временем. Также учитываем расчетный ток КЗ на объекте и согласование с защитной аппаратурой - чтобы не было ситуации, когда вводной автомат выбран без привязки к возможностям силовой части и требованиям производителя.
Если нужен привод под асинхронный двигатель с адекватной ЭМС-поведенческой моделью, встроенной безопасностью STO и понятным терморежимом для промышленной эксплуатации - закладывайте ATV212HD18N4 в спецификацию и передавайте нам схему шкафа и данные по двигателю, проверим подбор и ограничения по кабелям и условиям монтажа.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность18 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение480 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP21
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
