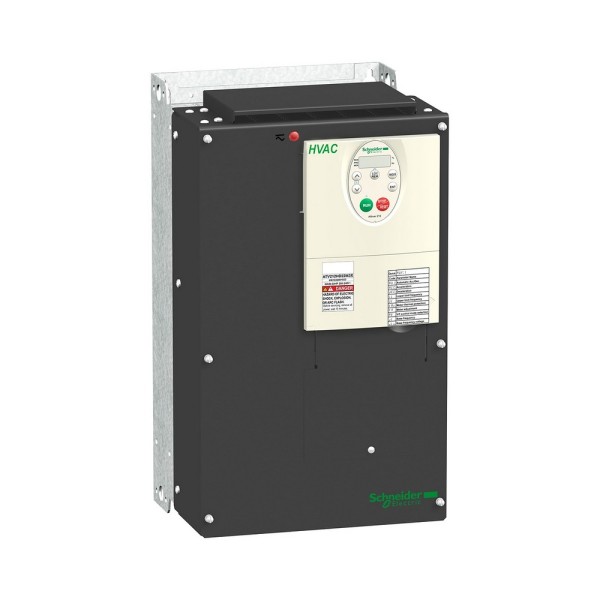

ATV212HD22N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV212HD22N4 Schneider Electric в реальной задаче управления приводом
Чаще всего к нам обращаются с типовой, но неприятной картиной: насос или вентилятор запускается жестко, ловит гидроудары, перегревает двигатель на дросселировании, а по сети летят помехи, из-за которых то срывается связь с ПЛК, то ложно срабатывают дискретные входы. В таких проектах частотник нужен не для галочки, а как инструмент управления технологией и ресурсом оборудования. ATV212HD22N4 преобразователь частоты Schneider Electric закрывает эти задачи за счет нормальной силовой части, корректной ЭМС-архитектуры и набора интерфейсов под типовую обвязку насосных и вентиляционных агрегатов.
Если привод стоит в шкафу приточной установки или в насосной станции, важны не только киловатты. Важно, как устройство переносит пульсации нагрузки, как ведет себя в помещении с влажным воздухом, как переживает вибрацию от трубопроводов и насколько предсказуемо работает при сезонных перепадах температуры. Здесь мы смотрим на испытания по IEC 60068 (вибро- и ударостойкость) и на диапазоны по влажности и температуре - это напрямую влияет на стабильность электроники и клеммных соединений в эксплуатации.
Schneider Electric ATV212HD22N4: электромагнитная совместимость и длинные кабели
В реальных объектах двигатель часто не рядом: 30-80 м трассы - обычная история, а иногда и больше. При такой длине кабеля растет ВЧ-нагрузка на изоляцию, увеличиваются токи утечки и усиливаются помехи по общему режиму. Встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3 с допустимой длиной кабеля до 150 м - не маркетинг, а способ сэкономить место в шкафу и уменьшить количество внешних компонентов. Для нас это означает проще компоновку, меньше тепла от дополнительных дросселей и предсказуемое прохождение внутренней приемки по ЭМС, когда рядом стоят датчики давления 4-20 мА и дискретные цепи.
Мини-пример: на КНС датчик уровня дает аналоговый сигнал, а рядом идет силовой кабель к двигателю. При отсутствии корректной ЭМС-части получаем дрожание уставки и плавающий расход. С нормальным фильтром и правильной разводкой (экран, заземление, разделение лотков) сигнал стабилен, а оператор перестает крутить ПИД вручную.
Ввод-вывод, с которым удобно жить в шкафу управления
Когда частотник интегрируют в автоматику, всегда упираемся в количество и типы входов/выходов. Здесь предусмотрены аналоговые каналы для задания скорости/давления, обратной связи от датчиков и технологических сигналов, дискретные входы под межблокировки (пожар, аварийные клапаны, перепад давления), а также релейные выходы, которые обычно раздают статусы Готов/Работа/Авария на верхний уровень. На практике это снижает потребность в промежуточных реле и мелких модулях ввода-вывода, а значит - меньше точек отказа и проще диагностика.
Отдельно отмечаем, что при пусконаладке удобно делать раздельную логику: один дискретный вход - разрешение, второй - аварийный стоп от внешней системы, третий - переключение режимов (например, День/Ночь для вентиляции), а аналоговый вход - уставка. Это стандартная схема, которая потом нормально обслуживается эксплуатацией без перепрошивок ПЛК.
Функциональная безопасность STO в составе системы
Для объектов, где есть требования по безопасности обслуживания, полезна встроенная функция STO (Safe Torque Off) с уровнем SIL 3. Важно понимать, что STO - это не силовой разъединитель, а безопасное отключение момента: двигатель перестает развивать крутящий момент, при этом питание силовой части может оставаться. В обслуживании это дает возможность строить цепи безопасности без громоздких контакторов на выходе, сократить износ коммутационной аппаратуры и быстрее восстанавливать работу после регламентных остановок. В составе системы обычно ставим двухканальную кнопку аварийного останова, заводим ее на STO, а силовое отключение оставляем как отдельную ступень по требованиям проекта.
Тепловой режим, коммутация и ресурс
На стороне эксплуатации всегда всплывает вопрос нагрева: частотник греется сам, греет шкаф, а если вентиляция шкафа слабая - растут отказы. Здесь важно учитывать рассеиваемую мощность и тип охлаждения (принудительная конвекция), а также выбранную частоту коммутации. Чем выше частота коммутации, тем тише мотор и меньше слышимый писк, но тем выше теплопотери и требования к вентиляции. Мы обычно выбираем частоту коммутации исходя из акустики помещения и запаса по температуре, а для насосов и вентиляторов не гонимся за максимальными значениями, чтобы держать нормальный тепловой баланс шкафа.
С точки зрения механики полезны нормальные допуски по температуре хранения и работы - это снимает часть рисков при холодных складах, транспортировке и запуске объекта в межсезонье. Плюс учитываем степень защиты IP21: для запыленных или мокрых зон частотник корректнее ставить в шкаф с соответствующей степенью защиты и организованным воздухообменом.
Что учитываем при выборе и монтаже
- Проверяем условия по сети и расчетному току КЗ, чтобы корректно подобрать вводной автомат и согласовать защиту.
- Разводим силовые и сигнальные цепи, используем экранированный моторный кабель и правильное заземление, чтобы ЭМС работала не только на бумаге.
- Закладываем обслуживание: доступ к клеммам, продувка/чистка, контроль вентиляторов, нормальная вентиляция шкафа.
- Для насосных применяем плавные разгоны/остановы и контроль аварий по давлению, чтобы снизить гидроудары и нагрузку на арматуру.
Если нужен привод под асинхронный двигатель с понятной интеграцией в шкаф управления, корректной ЭМС для длинных линий и встроенным STO, закладывайте ATV212HD22N4 в спецификацию и присылайте схему включения - мы проверим обвязку, защиту и условия монтажа под ваш объект.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность22 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение480 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP21
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
