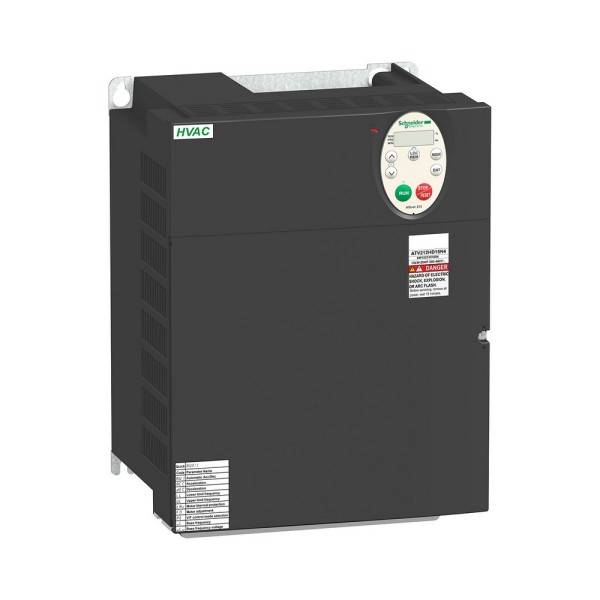

ATV212HD22N4S преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV212HD22N4S Schneider Electric в типовом сценарии эксплуатации
Чаще всего этот преобразователь ставят туда, где двигатель работает не в режиме станка, а в режиме процесса: насосные станции, венткамеры, градирни, дымоудаление, циркуляция теплоносителя. В этих узлах важнее не разгон до миллисекунд, а стабильность момента на малых оборотах, корректная отработка аварийных состояний и предсказуемое поведение при длинных кабельных линиях. ATV212HD22N4S рассчитан именно на такую реальную эксплуатацию: асинхронные двигатели, настенный монтаж, промышленная среда с требованиями по ЭМС и безопасности.
Практический пример: при модернизации вентилятора в цехе часто обнаруживаем проблему - шум, перерасход энергии и постоянные жалобы на сквозняки. Частотник позволяет перевести управление в диапазон, где расход регулируется оборотами, а не дросселированием заслонкой. Это снижает механический износ, убирает паразитные колебания давления и дает нормальную управляемость по аналоговому сигналу от датчика.
Schneider Electric ATV212HD22N4S: что дает серия Altivar Process в полевых условиях
Серия Altivar Process проектировалась под инженерную задачу - управление приводом как частью технологического контура. Здесь критично, чтобы входы/выходы не были формальностью. Наличие набора аналоговых каналов и дискретных входов позволяет собрать типовую схему без внешних преобразователей: задание частоты, обратная связь от давления/расхода, выбор режимов, разрешение пуска, внешние блокировки. Релейные выходы удобно использовать для сигнализации готовности, аварии, работы, а также для управления вспомогательными цепями (например, включение контактора байпаса или клапана продувки).
Отдельно отмечаем встроенный фильтр ЭМС категории C3. В реальных шкафах это экономит место и время на подборе внешнего фильтра, а при длинных моторных линиях до 150 м проще уложиться в требования по помехоэмиссии и устойчивости соседнего оборудования (датчики 4-20 мА, дискретные цепи, связь). Для объектов с насыщенной автоматикой это не теория: если ЭМС не закрыта, начинают появляться плавающие ошибки по входам, самопроизвольные срабатывания и нестабильная связь.
Управление и безопасность без лишних компонентов
В приводных системах мы всегда смотрим на безопасность не по сертификату, а по тому, как ее реально внедрить. Встроенная функция STO (безопасное отключение крутящего момента) с уровнем SIL 3 позволяет организовать безопасную остановку привода без разрыва силовой части через контактор в каждом цикле. Это важно для оборудования, где частые остановы - штатная ситуация: вентиляция по расписанию, насосы с чередованием, технологические блокировки. Меньше коммутаций силовой аппаратуры - меньше отказов, проще диагностика, чище шкаф по компоновке.
По управлению частотой есть тонкость: диапазон задания с очень мелким шагом полезен там, где требуется точная подстройка скорости, например при балансировке воздушных потоков по зонам или при подаче в теплообменник с чувствительной гидравликой. На практике это выражается не в красивых цифрах, а в том, что оператор перестает ловить нужный режим, а система стабилизируется без постоянных ручных корректировок.
Монтаж, тепловой режим и акустика
В шкафной компоновке решает не только номинальная мощность, но и тепловыделение и способ охлаждения. Принудительная конвекция означает, что при проектировании нужно закладывать корректный воздухообмен шкафа и не ставить привод вплотную к теплонагруженным элементам. Мы обычно проверяем тепловой расчет по суммарным потерям и температуре воздуха на входе вентканала. Если частоту коммутации поднимать, тепловая нагрузка растет и может потребоваться дерейтинг - это нормальная инженерная логика, а не сюрприз на пусконаладке.
Уровень шума тоже не абстракция. Вентиляторы частотника в небольших машинных помещениях слышны, и когда шкаф ставят рядом с рабочим местом дежурного, это быстро становится проблемой. Здесь важно заранее выбрать место установки и продумать вентиляцию так, чтобы не загонять привод в перегрев и не создавать лишний дискомфорт персоналу.
Стойкость к среде: вибрации, влажность, удары
В приводах для насосных и вентиляционных систем часто присутствует фоновая вибрация от агрегатов и воздуховодов, а также перепады влажности. Устойчивость по IEC 60068-2-6 и IEC 60068-2-3 в таких условиях влияет на долгосрочную надежность клеммных соединений, печатных узлов и вентиляторного блока. Плюс учитываем степень защиты IP21 и степень загрязнения 2: это история про чистый шкаф и дисциплину по фильтрации воздуха. Если шкаф стоит в пыльной зоне, закладываем фильтровентиляционные модули и регламент обслуживания, иначе любой привод начнет деградировать по охлаждению.
Один раз за текст: артикул ATV212HD22N4S преобразователь частоты Schneider Electric используем, когда нужен управляемый привод под асинхронный двигатель с нормальной ЭМС-совместимостью, встроенной STO и понятной интеграцией в автоматику по аналоговым/дискретным сигналам.
Подберите схему включения и уставки под вашу нагрузку - и передавайте нам исходные данные по двигателю, длине кабеля и режиму работы, чтобы мы проверили компоновку и тепловой расчет перед закупкой.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность22 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение480 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP21
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
