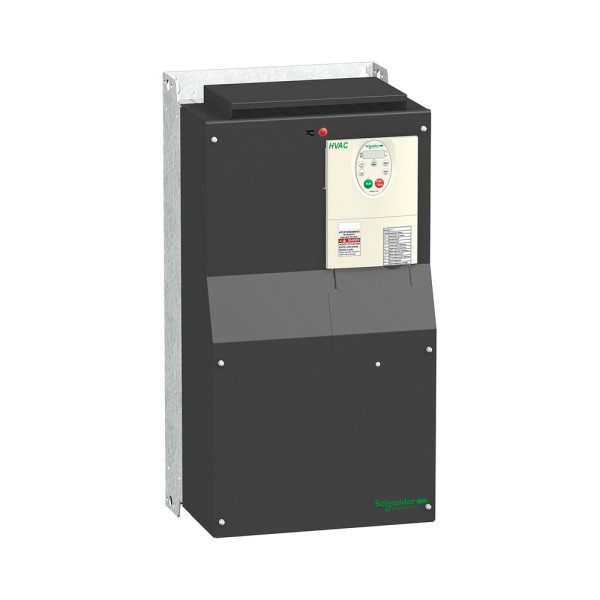

ATV212HD30N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV212HD30N4 Schneider Electric в типовом сценарии пуска и регулирования
Когда у заказчика стоит задача уйти от жесткого пуска асинхронного двигателя и получить управляемый разгон с предсказуемым моментом, мы обычно смотрим не только на номинальную мощность, а на поведение привода в реальных режимах: длина кабеля до двигателя, качество сети, требования по ЭМС и доступность безопасного останова. ATV212HD30N4 преобразователь частоты Schneider Electric закрывает этот набор задач без необходимости городить внешние фильтры и отдельные модули безопасности, что упрощает шкаф и снижает риски ошибок монтажа.
В практике это выглядит так: насосная станция с длинными линиями до двигателей и АСУ с аналоговыми заданиями. Нужны стабильные пуски, ограничение токов, отсутствие помех на линии связи и понятная диагностика при отклонениях. Данный привод рассчитан на работу с асинхронными двигателями и подходит для режимов, где важны ресурс механики и энергопотребление, а не только факт вращения.
Schneider Electric ATV212HD30N4: электромагнитная совместимость и кабельные трассы
На объектах с общей шиной питания и плотной компоновкой щитов основная боль - помехи: наводки на датчики, ложные срабатывания дискретных входов, нестабильность аналоговых сигналов. Здесь критично, что у привода реализован встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3, при этом производитель прямо задает допустимую длину моторного кабеля до 150 м. Для нас это практичный ориентир: можно заранее оценить, где потребуется дроссель, экранирование или пересмотр трассировки, а где решение пройдет без усложнений.
Еще один момент - коммутация. Возможность выбора частоты переключения силовых ключей позволяет балансировать между акустическим комфортом двигателя и тепловыми потерями в шкафу. На реальных линиях мы часто опускаем частоту коммутации, чтобы снизить нагрев и нагрузку на вентиляцию, особенно когда шкаф стоит в помещении с ограниченным воздухообменом.
Эксплуатация в шкафу: механика, климат, вибрации
Промышленный шкаф редко живет в лабораторных условиях. Вентиляционные каналы постепенно зарастают пылью, рядом работает насосное оборудование, по стенам идут вибрации от трубопроводов. Поэтому мы всегда смотрим на устойчивость привода к механическим воздействиям и климату. Здесь заявлены вибростойкость по IEC 60068-2-6 и ударостойкость по IEC 60068-2-27 - это не формальность, а снижение вероятности проблем с клеммными соединениями и платами при длительной работе рядом с агрегатами.
Диапазоны по влажности без конденсата и по температуре эксплуатации важны для тех случаев, когда шкаф стоит в неотапливаемом помещении, а режимы включения нерегулярные. В подобных условиях мы в проектах дополнительно закладываем корректную организацию обогрева и вентиляции, но сам привод должен выдерживать базовые отклонения среды без деградации параметров.
Вводы/выводы и интеграция в АСУ
При внедрении частотника в действующую систему управления ценится гибкость по сигналам: где-то остается аналоговое задание от старого регулятора, где-то нужно снять обратную связь или отдать статус в ПЛК. Набор дискретных и аналоговых каналов у этой модели позволяет увязать привод с разными архитектурами: от простого управления Пуск/Стоп до схем с резервированием, межблокировками по давлению и аварийными цепями. Релейные выходы удобны, когда нужно развязать уровни или отдать сухой контакт на существующую сигнализацию без дополнительных промежуточных реле.
Отдельно отмечаем встроенную функцию STO с уровнем SIL 3. В эксплуатации это означает, что безопасное отключение крутящего момента можно реализовать штатно, без внешнего контактора в силовой цепи для каждой остановки. На конвейере, вентустановке или насосе это дает предсказуемую логику безопасности и уменьшает износ силовой коммутации, а также упрощает прохождение аудита по функциональной безопасности при корректной схеме включения.
Тепловой режим, охлаждение и акустика
Для приводов этого класса критичны тепловыделение и организация воздушных потоков. Принудительная конвекция требует дисциплины по компоновке: выдержать зазоры, не ставить вплотную к нагревающимся аппаратам, не перекрывать выход воздуха кабель-каналами. Если эти правила игнорировать, типовая картина одна и та же: рост температуры, ускоренное старение электролитов и профилактика превращается в аварийные остановы. Уровень шума от вентиляции также нужно учитывать при размещении щитов в обслуживаемых помещениях - это не влияет на технологию, но влияет на условия труда и требования службы эксплуатации.
Почему мы выбираем ATV212HD30N4 Schneider Electric для задач с длинным кабелем и требованиями по безопасности
С инженерной точки зрения ценность модели в сочетании встроенного ЭМС-решения, понятных ограничений по кабельной линии и наличия STO. Это сокращает количество внешних компонентов, уменьшает вероятность ошибок при сборке и облегчает диагностику. Привод логично применять в насосных и вентиляционных установках, на технологических линиях с мягким пуском, в узлах, где важны ресурс механики и управляемость разгона/торможения.
Готовы подобрать схему включения, уставки и обвязку по ЭМС под ваш объект - предоставьте длину моторного кабеля, тип двигателя и условия размещения шкафа, и мы предложим технически корректное решение.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность30 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение480 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP21
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
