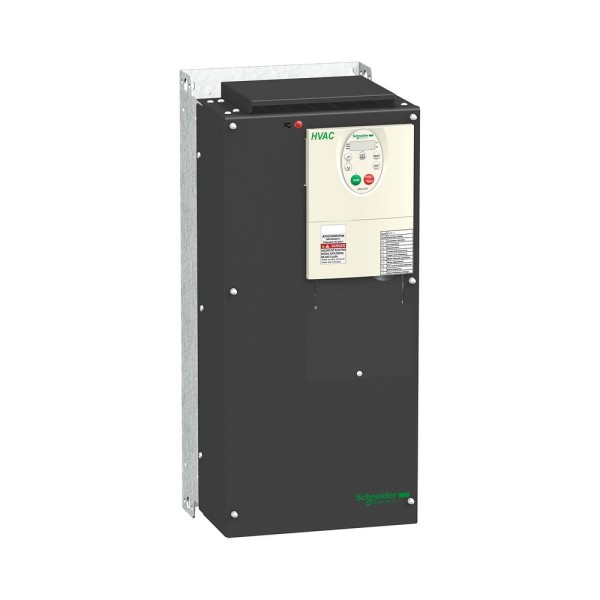

ATV212HD37N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV212HD37N4 Schneider Electric в реальной эксплуатации
Частотник на 37 кВт чаще всего ставят не ради модного регулирования, а чтобы решить конкретные проблемы: гидроудары на насосах, разнос по давлению на магистрали, перегрев двигателя при дросселировании, высокий пусковой ток и просадки по сети. ATV212HD37N4 преобразователь частоты Schneider Electric мы рассматриваем как рабочий инструмент для асинхронных двигателей в инженерных системах и технологических установках, где важны предсказуемое поведение привода и устойчивость к условиям площадки.
Типовой сценарий: насосная группа с длинными линиями и датчиком давления на удалении. Привод держит уставку, плавно разгоняет и останавливает двигатель, а на обслуживании мы видим, что арматура и трубопровод живут дольше, потому что исчезают резкие перепады. В вентсистемах эффект другой - можно уходить от заслонок и держать расход по датчику, снижая шум и энергопотребление на частичных нагрузках.
Почему Altivar Process ATV600 важен не в паспорте, а на объекте
Серия Altivar Process ATV600 обычно выбирается, когда нужно не просто крутить мотор, а вписать привод в щит и в электромагнитную обстановку объекта без бесконечных доработок. Здесь полезен встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3. На практике это снижает риск ложных срабатываний дискретных входов и проблем с близко идущими слаботочными линиями, особенно когда кабель до двигателя получается длинным и трасса общая с КИП.
Отдельно отмечаем STO (безопасное отключение крутящего момента) с уровнем SIL 3. Для нас это не галочка, а возможность корректно закрыть требования по безопасности без внешних контакторов в силовой части, когда по регламенту нужен безопасный останов и исключение самопуска. В типовой схеме это упрощает шкаф, уменьшает количество узлов отказа и облегчает диагностику.
Schneider Electric ATV212HD37N4: что дает набор входов-выходов
На объектах автоматизации привод редко живет сам по себе. Важно, что у устройства предусмотрены аналоговые и дискретные каналы, а также релейные выходы - их хватает, чтобы без промежуточных модулей собрать рабочую логику: выбор уставок, переключение режимов, подтверждение работы, аварийная сигнализация на АСУ ТП или диспетчеризацию.
Мини-пример: для вентилятора можно завести 0-10 В от датчика давления как основную уставку, вторым аналоговым входом - ограничение по температуре или сигнал от BMS, а дискретами переключать режимы День/Ночь и команду Пуск. Релейными выходами удобно отдавать Готов/Работа/Авария на шкаф управления. В эксплуатации это экономит время наладчика и уменьшает вероятность ошибок на промежуточных клеммных сборках.
Механика, тепло и условия площадки для ATV212HD37N4 Schneider Electric
В шкафах с приводами основная причина преждевременных отказов - не токи и не частоты, а тепловой режим и грязь. Здесь применено принудительное охлаждение, и при проектировании мы всегда закладываем понятный отвод тепла: проверяем вентиляцию шкафа, расположение по вертикали, не ставим рядом источники нагрева. Важно, что рабочий диапазон температур заявлен без снижения номинала - это упрощает жизнь на насосных станциях и в машинных отделениях, где летом стабильно жарко.
Степень защиты IP21 и степень загрязнения 2 - это прямое указание на то, что привод рассчитан на установку внутри щита или в помещении с контролируемой средой. Если объект пыльный (дробилка, деревообработка, цемент), мы обычно сразу предусматриваем шкаф с фильтрацией и избыточным давлением или выносим привод в электротехническое помещение. Так устройство работает годами, а не до первого слоя пыли на радиаторах.
Для промышленных площадок полезны показатели вибро- и ударостойкости по IEC 60068. Это не про работу на отбойном молотке, но важно для насосных блоков на рамах, венткамер на перекрытиях и установок рядом с компрессорным оборудованием: меньше шанс, что со временем поплывут разъемы, крепеж и контактные соединения.
Электрическая часть: токи, сеть, ЭМС и длинные линии
При выборе привода мы всегда смотрим не только на мощность двигателя, но и на сетевые условия: доступный ток короткого замыкания, качество заземления, длину моторного кабеля, наличие чувствительной автоматики рядом. Расчетный ток КЗ до 50 кА задает рамки по корректному подбору аппаратов защиты и координации в вводном распределении. Для частотника это критично: при неправильной селективности и выборе автоматов можно получить разрушение силовой части при аварии в сети.
Частота коммутации влияет на две вещи: акустический комфорт и нагрев. На практике мы подбираем ее так, чтобы двигатель не свистел на низких оборотах, но при этом шкаф не уходил в перегрев. Возможность менять частоту коммутации с учетом дерейтинга дает гибкость при наладке. Уровень шума самого устройства также важен, когда шкаф стоит рядом с рабочими зонами или в венткамерах с жесткими нормами по акустике.
- Для насосов: мягкий пуск и останов снижают гидроудар, стабилизируют давление и уменьшают износ арматуры.
- Для вентиляторов: регулирование по датчику позволяет уйти от дросселирования, снизить шум в каналах и разгрузить электросеть по пусковым токам.
- Для модернизации: встроенный ЭМС-фильтр и продуманная I/O-обвязка уменьшают объем доработок в существующем щите и сокращают время пусконаладки.
Если подбираете привод под 37 кВт с реальными условиями площадки, давайте исходные данные по двигателю, сети, длине кабеля и режиму работы - проверим применимость ATV212HD37N4 и предложим корректную схему включения и рекомендации по монтажу.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность37 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение480 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP21
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
