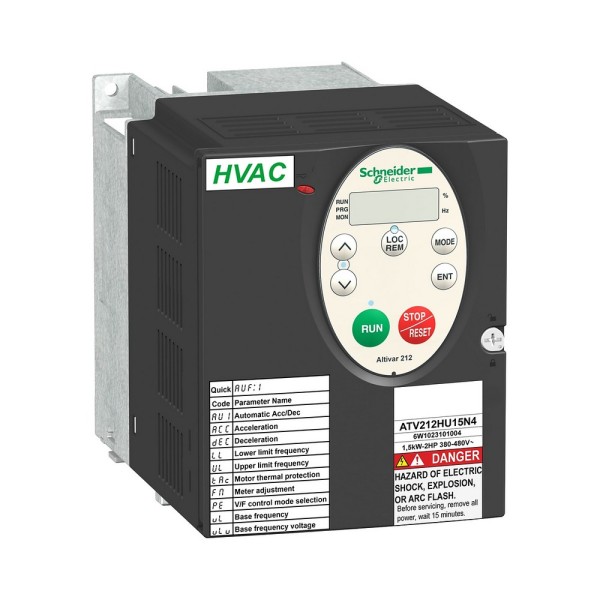

ATV212HU15N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV212HU15N4 Schneider Electric в реальной эксплуатации
Частотник редко выбирают по каталогу - его выбирают по сценариям. Типовая ситуация: вентиляционная установка в ТЦ или насосная группа в ИТП должна держать расход и давление в меняющихся режимах, без рывков, без перегрева двигателя и без регулярных выездов на перезапуски. Для таких задач мы обычно смотрим на три вещи: электромагнитную совместимость, устойчивость к условиям шкафа и безопасность обслуживания. В этом смысле ATV212HU15N4 преобразователь частоты Schneider Electric хорошо вписывается в инженерную логику эксплуатации - не только управляет асинхронным двигателем, но и снижает риски по помехам, перегреву и ошибкам персонала.
Schneider Electric ATV212HU15N4: электромагнитная обстановка и длинные линии
На объектах с протяженными трассами до двигателя и плотной автоматикой в одном шкафу часто всплывает проблема: датчики давления и температуры начинают плавать, дискретные входы ловят ложные фронты, связь по интерфейсам становится нестабильной. Причина банальная - ВЧ составляющие ШИМ и наводки по земле.
Здесь важен встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3 с допустимой длиной моторного кабеля до 150 м. В реальных проектах это означает, что при соблюдении правил прокладки (разделение силовых и сигнальных жгутов, корректный PE, экранирование) мы чаще обходимся без внешних сетевых фильтров и без последующей охоты за помехами по объекту. Это экономит место в шкафу и снижает число потенциальных точек отказа.
Тепло, пыль и шкаф: почему IP21 и принудительная конвекция важнее цифр
В шкафах управления HVAC обычно не идеальная вентиляция: фильтры забиваются, температура в верхней зоне растет, а летом приточная камера работает на пределе. Поэтому смотрим не на абстрактный КПД, а на способность привода устойчиво работать при температуре окружающей среды без вынужденного derating и без срабатываний по перегреву.
У данного исполнения предусмотрено принудительное охлаждение и нормальная работа в диапазоне -15..50 °C без снижения номинальных характеристик. Дополнительно учитываем рассеиваемую мощность - это прямой вход для расчета теплового баланса шкафа и подбора вентиляторов/теплообменника. На практике правильный расчет по теплу дает более стабильную работу, чем попытки лечить перегрев настройками частоты коммутации.
Степень защиты IP21 предполагает установку в шкафу или в помещении с контролируемыми условиями без прямых струй воды и агрессивной пыли. Для насосных, венткамер и машинных отделений это стандартный подход: привод защищаем шкафом, а не пытаемся выбрать максимально герметичное исполнение в ущерб обслуживанию и охлаждению.
Дискретные и аналоговые сигналы: удобство интеграции в автоматику
Когда привод становится элементом технологической логики, критично иметь достаточное число входов/выходов для локальных блокировок, аварий и режимов. Наличие дискретных входов позволяет завести на частотник, например, сигнал пожарной автоматики, концевик клапана, аварийный термостат, режим ручной/авто. Аналоговые входы и выходы закрывают типовые связки с ПИД-регуляторами в контроллере: задание от АСУ, обратная связь по скорости/нагрузке, дублирование сигнала на верхний уровень.
Важный момент в эксплуатации - развязка цепей и корректная организация земли. На объектах с длинными аналоговыми линиями мы рекомендуем прокладывать их отдельно от силовых, использовать экранированный кабель и заводить экран с одной стороны по принятой схеме. Это снижает дрожание задания и уменьшает паразитные коррекции регулятора.
Безопасность и обслуживание: STO SIL 3 как инженерная страховка
Для вентустановок, насосных и конвейерных участков все чаще требуют встроенные функции безопасности, а не отдельные контакторы на каждую линию. STO (безопасное отключение крутящего момента) уровня SIL 3 позволяет организовать безопасный останов без снятия питания со всего шкафа. В реальной эксплуатации это упрощает регламентные работы: механик может работать с приводимым механизмом при корректно выполненной цепи безопасности, а электрик - диагностировать шкаф без постоянного обесточивания всего объекта.
Устойчивость к вибрации и климатике: когда шкаф стоит не в лаборатории
Мы регулярно сталкиваемся с установкой шкафов на металлоконструкциях, в венткамерах на кровле, в насосных рядом с работающими агрегатами. Вибрация и ударные воздействия там не редкость. Поэтому приятно видеть нормированную вибростойкость по IEC 60068-2-6 и ударостойкость по IEC 60068-2-27 - это снижает вероятность микротрещин, ослабления клемм и деградации контактов на длительном цикле.
Диапазон влажности без конденсации и широкий температурный диапазон хранения полезны в логистике и при поэтапном вводе объекта, когда шкаф может стоять на площадке до запуска вентиляции или отопления. На практике именно конденсат после ночных перепадов температур чаще всего дает сюрпризы по изоляции и по ложным авариям, поэтому важно соблюдать требование по отсутствию конденсации и корректно организовывать прогрев.
Практические замечания по настройке и пусконаладке
Для снижения акустического дискомфорта и оптимизации потерь подбираем частоту коммутации осознанно: выше частота - тише двигатель, но выше тепловая нагрузка и возможное снижение номинала. В системах вентиляции обычно ищем баланс между шумом и тепловым режимом шкафа. Также при длинных моторных линиях уделяем внимание качеству заземления и укладке кабеля - это напрямую влияет на помехоустойчивость и ресурс подшипников двигателя.
Нужен подбор и проверка применимости ATV212HU15N4 под ваш двигатель, длину кабеля и компоновку шкафа - пришлите схему и условия установки, мы дадим техническую рекомендацию и перечень обязательных мер по ЭМС и охлаждению.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность1,5 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение480 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP21
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
