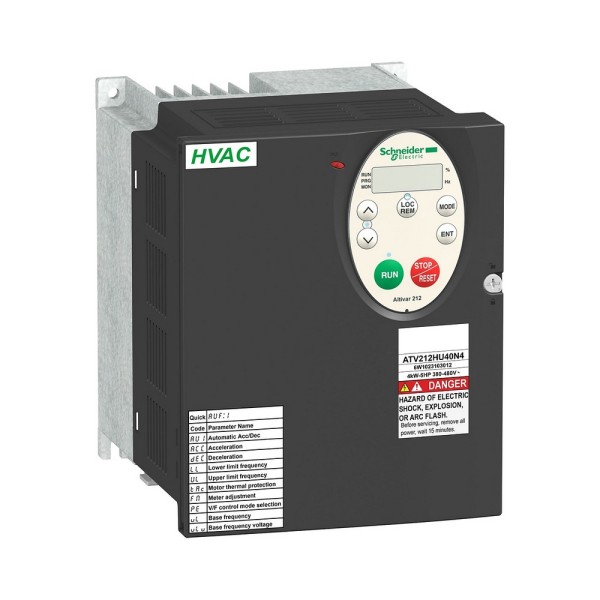

ATV212HU40N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV212HU40N4 Schneider Electric в реальной эксплуатации
На объектах, где есть насосные и вентиляторные нагрузки, основная боль обычно не в том, чтобы двигатель просто крутился, а в том, чтобы он крутился предсказуемо: без гидроударов, без провалов по давлению, без перегрева шкафа и без неожиданных остановок от помех. Преобразователь частоты ATV212HU40N4 Schneider Electric мы рассматриваем именно как узел управления технологией - когда важно держать режим, а не только частоту.
Типовой сценарий: станция подпитки или вытяжная установка, где у диспетчера требования простые - стабильный параметр и минимальные аварии. Здесь критичны корректная работа аналоговых сигналов (задание/обратная связь), понятная дискретная логика, и устойчивость к тяжелым условиям в шкафу: вибрации от агрегатов, влажность в помещении, электромагнитный фон от силовой части.
Schneider Electric ATV212HU40N4: интерфейсы и логика включения в АСУ ТП
В реальном проекте преобразователь редко живет автономно. Его встраивают в шкаф с ПЛК, реле контроля, автоматами, иногда - с удаленным вводом-выводом. У этой модели удобно, что есть запас по дискретным входам и релейным выходам для типовых цепочек: Пуск/Стоп, Аварийный стоп, разрешение, выбор уставок, подтверждение работы, авария, работа на байпас. Аналоговые каналы позволяют организовать классическую схему: задание от контроллера по току/напряжению + обратная связь от датчика давления или расхода, а на аналоговый выход отдать текущую частоту/ток на регистратор или в ПЛК.
Почему это важно: когда аналоговые цепи сделаны грамотно, мы избегаем дерганий по скорости и получаем ровный технологический контур. А достаточное количество дискретных точек уменьшает потребность в промежуточных реле и развязках, то есть снижает число потенциальных отказов в шкафу.
ЭМС и длинные кабели: что дает встроенный фильтр
В промышленных зданиях часто тянут моторные линии далеко - по эстакадам, в лотках рядом с другими силовыми трассами. Встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3 рассчитан на кабель до 150 м, и это практическая вещь: меньше риск, что частотник будет мешать связи и датчикам, и проще пройти внутренние требования по электромагнитной совместимости. Мы все видели объекты, где из-за наводок плавают аналоговые сигналы или неожиданно срабатывают дискретные входы. Наличие корректной ЭМС-части внутри привода снижает время на отладку и количество костылей в виде ферритов и дополнительных фильтров.
Защита и безопасность: STO как рабочий инструмент, а не галочка
Встроенная функция STO (безопасное отключение крутящего момента) уровня SIL 3 - это не про теорию. В прикладной схеме это означает, что при срабатывании цепи безопасности привод гарантированно убирает момент на валу без необходимости отключать питание силовой части. Для насосов и вентиляторов это особенно удобно в составе общей системы безопасности: меньше износ коммутационной аппаратуры, быстрее восстановление после проверки, проще реализовать безопасную остановку без потери настроек.
Мини-пример: на вентиляционной установке при открытии сервисной двери концевик заводится в цепь безопасности, STO снимает момент, крыльчатка уходит на выбег, а после закрытия и квитирования привод корректно возвращается в управление, не требуя перезапуска всего шкафа.
Механика и условия в шкафу: вибрация, влажность, тепловыделение
В ряде цехов шкафы стоят рядом с агрегатами, и вибрационная нагрузка - не редкость. Испытания по IEC 60068-2-6 и ударостойкость по IEC 60068-2-27 важны тем, что клеммные соединения и силовые модули не начинают ловить плавающие дефекты от микроподвижек. Для нас это напрямую связано с надежностью: меньше шансов получить трудноуловимую аварийность раз в неделю.
По климату тоже без иллюзий: влажность до 95% без конденсации - это нормальная история для насосных, тепловых пунктов и подвалов. Здесь критично именно без конденсата: если в шкафу нет нормальной вентиляции и подогрева, любой привод будет страдать. Но когда устройство рассчитано на такой диапазон, оно более терпимо к реальным условиям эксплуатации.
Отдельно учитываем тепловой режим. Привод с принудительной конвекцией требует грамотного воздушного тракта в шкафу: приток/вытяжка, отсутствие рециркуляции горячего воздуха, правильная компоновка автоматики. При подборе мы всегда смотрим на рассеиваемую мощность и выбранную частоту коммутации: чем выше частота, тем выше требования к охлаждению и тем меньше запас по номиналу. На практике для вентиляторных нагрузок часто нет смысла гнать частоту коммутации вверх - лучше получить холодный шкаф и стабильную работу в летний пик.
Что учитывать при монтаже и вводе
- Планируем настенный монтаж с запасом по обслуживанию: доступ к силовым клеммам, воздухообмен, возможность протяжки кабеля без острых изгибов.
- Разводим силовые и сигнальные кабели, соблюдаем экранирование моторной линии и правильное подключение экрана к PE, иначе ЭМС-потенциал устройства не раскрывается.
- Проверяем сетевые условия и расчетный ток КЗ на вводе - это влияет на выбор аппаратов защиты и на реальную стойкость схемы при авариях.
Подберите привод под вашу нагрузку и условия шкафа - мы проверим схему включения, требования по ЭМС и безопасности STO, и подготовим технически корректную конфигурацию для ввода в эксплуатацию.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность4 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение480 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP21
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
