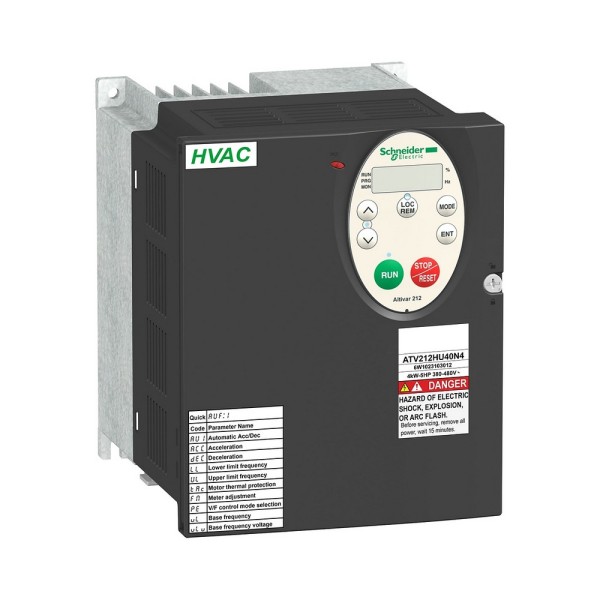

ATV212HU55N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Как ведет себя ATV212HU55N4 Schneider Electric на реальном объекте
Частотник в цеху редко работает в лабораторных условиях: рядом силовые шины, длинные моторные линии, периодические провалы питания и персонал, который хочет понятное управление без танцев с настройками. ATV212HU55N4 преобразователь частоты Schneider Electric мы обычно закладываем туда, где важно стабильно крутить асинхронный двигатель и не ловить паразитные срабатывания от помех. По опыту пусконаладки, его сильная сторона - предсказуемое поведение в типовых насосно-вентиляторных режимах и аккуратная работа с электромагнитной совместимостью, когда кабель до двигателя уже проложен и переделывать трассы никто не будет.
Отдельно ценим, что устройство рассчитано на промышленную эксплуатацию по климату и механике: при нормальной вентиляции шкафа и корректном подборе автоматики по току оно отрабатывает сезонные перепады без постоянных дерейтингов и без сюрпризов по отказам.
Schneider Electric ATV212HU55N4: электрика, помехи и длинные линии
На многих объектах главная проблема - не сам привод, а то, что он начинает мешать соседним цепям: датчикам 4-20 мА, дискретным входам ПЛК, радиосвязи. Встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3 с допустимой длиной моторного кабеля до 150 м - это практическая экономия времени. В ряде случаев мы уходим от внешних фильтров и дросселей на вводе, сокращая место в шкафу и число соединений, которые потом нагреваются и ослабляются.
Плюс важный момент для эксплуатации - расчетный ток КЗ до 50 кА. Это не абстрактная цифра: на вводах ТП с мощными трансформаторами без этого параметра привод приходится защищать более сложными схемами с ограничением тока и подбором аппаратов по Icu/Ics. Здесь проще обеспечить согласование с автоматами и предохранителями по селективности, если проектировщик не экономит на проверке защит.
Входы, выходы и привязка к автоматизации без лишних модулей
Когда привод должен быть не просто пускателем, а элементом контура управления, критичны базовые I/O. Наличие нескольких аналоговых входов и выходов, дискретных входов и релейных выходов позволяет типовыми средствами закрывать распространенные сценарии: задание скорости от 4-20 мА, обратная связь по давлению/разрежению, выдача статусов Авария/Работа/Достигнут устав, переключение режимов День/Ночь. На практике это снижает зависимость от внешних реле и промежуточных клемм, а значит уменьшает число потенциальных отказов из-за контактов и вибрации.
Мини-пример: в насосной станции можно завести устав с АСУ ТП по аналогу, вторым аналоговым каналом принять сигнал датчика давления, а дискретами реализовать режимы Пожар/Тест/Резерв. Релейными выходами удобно отдавать сухие контакты на диспетчеризацию, когда входы контроллера не гальванически развязаны или линия длинная.
Тепло, шум и ресурс: что дает принудительная конвекция
В шкафах с высокой плотностью силового оборудования основная причина деградации - температура. Принудительная конвекция и заданная рассеиваемая мощность важны не для паспорта, а для расчета вентиляции шкафа и понимания, насколько быстро поплывут конденсаторы DC-шины при перегреве. Мы рекомендуем на этапе компоновки закладывать нормальный воздушный коридор, а при установке нескольких приводов - разносить их по высоте, чтобы горячий поток не шел напрямую в забор следующего устройства.
Уровень шума тоже влияет на эксплуатацию: когда шкаф стоит в операторной или рядом с рабочими местами, вентиляторы привода становятся заметным источником. В таких случаях мы заранее обсуждаем размещение, акустическую изоляцию и организацию обслуживания, чтобы не вскрывать шкаф каждый раз при плановой чистке.
Schneider Electric ATV212HU55N4: механика, климат и безопасность STO
Для промышленных площадок важна стойкость к вибрации и ударным воздействиям, а также работа при высокой влажности без конденсата. Это напрямую связано с надежностью разъемов, клеммных соединений и печатных узлов: чем меньше микроподвижек и коррозионных эффектов, тем реже возникают плавающие ошибки, которые сложнее всего диагностировать.
Отдельный технический плюс - функция STO (безопасное отключение крутящего момента) с уровнем SIL 3. В реальной жизни это позволяет строить безопасный останов без силового контактора в цепи двигателя в части сценариев, упрощая архитектуру и ускоряя время реакции. Для конвейеров, вентустановок и насосов это часто означает более прозрачную схему E-Stop и меньше точек отказа в силовой части, при условии корректного проектирования цепей безопасности и проверки по требованиям объекта.
Монтаж и обслуживание в шкафу
Настенный монтаж и габариты устройства важно оценивать не по факту поставки, а на этапе компоновки: учитываем доступ к силовым клеммам, радиус изгиба кабеля, место под вводы, а также удобство снятия/установки при ремонте. Масса у таких приводов уже ощутимая, поэтому мы обычно закладываем нормальные монтажные панели, усиленные стойки и регламент на обслуживание с учетом эргономики и техники безопасности.
Если подбираете привод под конкретный двигатель и режим (насос, вентилятор, технологический механизм), передайте нам параметры сети, длину моторного кабеля и требования по безопасности - проверим применимость ATV212HU55N4 и дадим рабочие рекомендации по защите, ЭМС и компоновке шкафа.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность5,5 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение480 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP21
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
