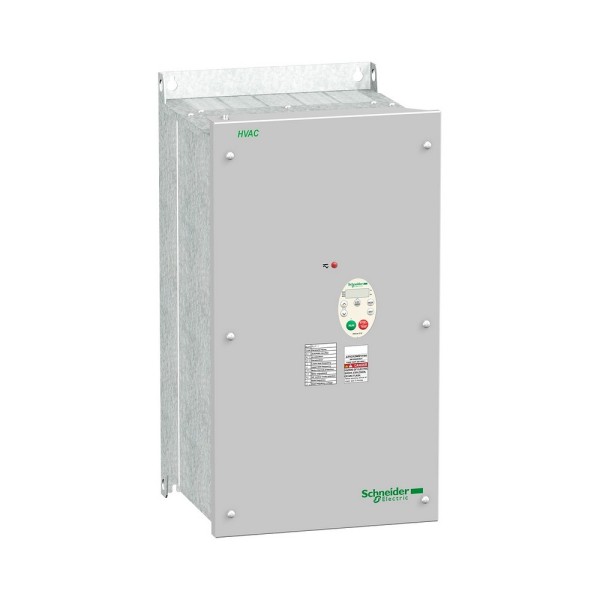

ATV212WD15N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV212WD15N4 Schneider Electric в реальной эксплуатации
Чаще всего к нам приходят с задачей стабилизировать привод вентилятора или насоса в условиях, где шкаф стоит не в чистой аппаратной, а в цехе: влажность гуляет, пыль, вибрации от агрегатов, персонал периодически переводит установку в ручной режим. В таких сценариях важны не только алгоритмы ПЧ, но и то, как он переживает окружающую среду, электромагнитную обстановку и ошибки обслуживания.
ATV212WD15N4 преобразователь частоты Schneider Electric из линейки Altivar Process рассчитан именно на прикладные задачи по асинхронным двигателям - с акцентом на надежность, управляемость и понятную интеграцию в АСУ ТП. Здесь полезна комбинация промышленного исполнения IP55 и встроенного ЭМС-фильтра категории C3: меньше времени уходит на борьбу с наводками в цепях датчиков и связи, а сам привод можно размещать ближе к оборудованию, сокращая длину моторных линий.
Защита от среды и механики без дополнительных костылей
Когда частотник ставят на стену рядом с насосной группой или приточной камерой, критичны три вещи: пыль/влага, вибрация и температурный режим. IP55 снижает риск отказов из-за токопроводящей пыли и влажного воздуха. Диапазон по влажности до 95% без конденсации полезен для помещений с периодическими перепадами температуры, где важно не допускать выпадения росы на силовой части.
Отдельно отметим стойкость к вибрации и ударам по стандартам IEC 60068. На практике это влияет на ресурс клеммных соединений, печатных плат и вентиляторов охлаждения. В венткамерах и на площадках с работающими компрессорами вибрация - не теория, а ежедневная реальность.
ЭМС и длинные кабели: Schneider Electric ATV212WD15N4 как источник предсказуемости
Встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3 рассчитан на типовые промышленные сети и помогает держать помехи в границах, которые не валят рядом стоящие контроллеры, весовые терминалы и аналоговые входы. Мы регулярно видим проблему: ПЧ запускают - и по месту начинают плавать 4-20 мА, срывается связь по интерфейсу, ложатся дискретные входы. Наличие корректно подобранного фильтра - это минус один виток доработок в шкафу и меньше зависимости от качества монтажа.
Плюс важный прикладной момент: допустимая длина моторного кабеля до 150 м (в рамках категории C3) удобна для распределенных систем, где привод стоит в шкафу, а двигатель на удаленной площадке. При грамотном выборе сечения, экранирования и заземления это позволяет обойтись без выноса ПЧ в отдельный локальный шкаф у двигателя.
Управление и сигналы: когда нужно больше, чем пуск-стоп
Для инженерной эксплуатации ценны развитые входы/выходы: есть запас по дискретным сигналам под блокировки, датчики давления, концевики, режимы обслуживания, а также аналоговые каналы для задания и обратной связи. Это дает свободу в логике: например, можно вести задание скорости от контроллера, а резервно - от местного потенциометра, либо организовать переключение между датчиком давления и датчиком расхода без внешних реле и костыльных схем.
Наличие релейных выходов удобно для выдачи статусов в существующие шкафы релейной автоматики: авария, работа, достижение уставки. В модернизациях это экономит время на согласование сигналов.
Безопасность и обслуживание: STO SIL 3 как практичный функционал
Функция STO (безопасное отключение крутящего момента) уровня SIL 3 - не абстрактная галочка. В типовой схеме с сервисным доступом она позволяет реализовать безопасную остановку без разрыва силовой цепи контактором в каждой операции. Это уменьшает износ коммутационных аппаратов, упрощает диагностику и снижает вероятность некорректного восстановления после обслуживания. Для вентустановок, насосных и смесительных узлов это часто самый рациональный способ привести систему к требованиям по безопасности без усложнения силовой части.
Тепловой режим и акустика: что важно учитывать при монтаже
Принудительная конвекция и заметная рассеиваемая мощность требуют нормальной организации воздухообмена вокруг корпуса и соблюдения монтажных зазоров. В шкафах с высокой плотностью оборудования мы всегда рекомендуем заранее посчитать тепловой баланс, иначе даже при допустимой температуре в помещении локально получится перегрев. По шуму тоже стоит помнить: если привод ставится рядом с рабочими зонами, акустический фон от охлаждения может стать фактором при выборе места установки.
Для каких задач мы обычно применяем этот ПЧ
- Насосные станции с регулированием по давлению: мягкий пуск, стабилизация режима, снижение гидроударов.
- Вентиляция и дымоудаление в промышленной зоне: устойчивость к пыли, вибрациям и перепадам условий.
- Модернизация существующих шкафов: когда нужны развитые I/O, релейные статусы и адекватная ЭМС-обстановка без долгих доработок.
Если планируете внедрение ATV212WD15N4 Schneider Electric, пришлите нам схему сети, тип двигателя, длину моторного кабеля и условия установки - проверим по ЭМС, теплу и безопасности STO, чтобы привод отработал без сюрпризов, а не только на стенде. Заказывайте и закладывайте в спецификацию с учетом реальных условий монтажа.
- Тип охлажденияПринудительная конвекция
- Способ монтажаНастенный монтаж
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность15 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение480 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP55
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
