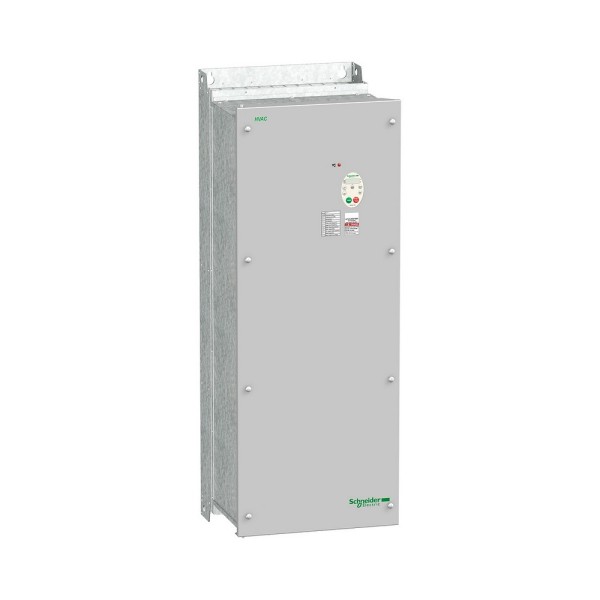

ATV212WD75N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Schneider Electric ATV212WD75N4 в реальном узле: вентиляция, насосы, теплообмен
В типовом ОВК-узле проблема редко в том, чтобы просто крутить двигатель. Обычно мешают гидроудары на пуске, провалы тяги на просадках сети, дрожание расхода при перепадах давления и постоянные требования диспетчеризации: нужно держать параметр, а не частоту. Преобразователь частоты ATV212WD75N4 Schneider Electric из линейки Altivar Process ATV600 мы закладываем как раз под такие задачи - где важны устойчивость контура и предсказуемость поведения привода при меняющихся режимах.
Практический пример: в системе подпитки теплового пункта при ночном снижении потребления насос начинает работать на малых скоростях. Если управление реализовано грубо, получаем автоколебания по давлению и ускоренный износ арматуры. Здесь критичны точная отработка задания и стабильность работы на низких частотах - привод позволяет аккуратно вести асинхронный двигатель без дерганий и с корректной обработкой аналоговых сигналов от датчиков.
ATV212WD75N4 Schneider Electric: помехоустойчивость и EMC без лишних внешних коробок
В шкафах автоматики мы часто сталкиваемся с тем, что после ввода объекта начинает сыпаться связь по полевым линиям, появляются ложные срабатывания дискретных входов, датчики уровня и давления дают шум. На приводах большой мощности это обычно лечится фильтрацией и грамотной разводкой, но лишние компоненты увеличивают габарит, тепловую нагрузку и количество точек отказа.
У ATV212WD75N4 предусмотрен встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3 с допустимой длиной моторного кабеля до 150 м. В эксплуатации это означает меньше сюрпризов при пусконаладке: проще уложиться в требования по электромагнитной совместимости на объектах с длинными трассами до двигателя (например, крышные венткамеры или удаленные насосные). Для нас это прямой выигрыш по времени: меньше итераций по доработке заземления, экранирования и пересогласования сигналов.
Механика и климат: почему IP55 и виброиспытания важнее, чем выглядят на бумаге
Преобразователь часто живет не в идеальном серверном помещении. На насосных и венткамерах бывают аэрозоли, конденсат на стенах, вибрация от трубопроводов и вентиляторов. Здесь IP55 - это не формальность, а реальная защита от пыли и струй воды при обслуживании. Допуски по влажности без конденсации и подтвержденная стойкость к вибрации/ударам по IEC 60068 дают уверенность, что электроника не начнет деградировать через сезон.
Отдельно отмечаем температурный диапазон работы без снижения номинала. На объектах с неравномерным отоплением шкафы могут уходить в минус при простоях, а летом в верхней зоне помещения температура поднимается заметно выше комфортной. Когда привод держит режим без вынужденного derating в типовом диапазоне, мы меньше привязываемся к кондиционированию шкафа и проще согласуем проект с эксплуатацией.
Управление асинхронным двигателем: дискреты, аналог, релейные цепи без компромиссов
Для нормальной автоматики мало иметь один вход Пуск. Нужны аварийные цепи, подтверждения, резервные режимы и диагностические статусы. Встроенные дискретные входы и релейные выходы позволяют собирать схему управления без дополнительных промежуточных модулей: например, отдельной релейной группой можно отдать сигнал Авария привода в общую сигнализацию, а другой - Разрешение работы на верхний уровень.
Аналоговые каналы важны, когда объект живет по датчикам: давление, разрежение, температура, расход. Мы часто делаем так: один аналоговый вход - основной датчик (4-20 мА), второй - резервный или ограничение по внешнему параметру, третий - локальная уставка/коррекция. Наличие аналоговых выходов помогает отдать фактическую частоту или ток двигателя на контроллер, чтобы в SCADA видеть реальную картину, а не только команду.
Безопасность и обслуживание: STO SIL3 в приводе, а не в навесных решениях
На многих объектах требуется безопасное отключение момента без разрыва силовой цепи контакторами, особенно когда важна быстрая остановка и контроль состояния. Встроенная функция STO с уровнем SIL 3 позволяет правильно закрыть требования по безопасности в части привода. В реальной схеме это упрощает шкаф: меньше силовых коммутаций, меньше износ контакторов, понятнее диагностика при отработке аварийных кнопок и цепей безопасности.
Тепловой режим и акустика: что учитывать при компоновке шкафа
Для привода такого класса критичны отвод тепла и организация воздушных потоков. Принудительная конвекция и известная рассеиваемая мощность помогают нам заранее посчитать вентиляцию шкафа и не получить перегрев летом при пиковой нагрузке. Частота коммутации настраивается в диапазоне, но нужно понимать практику: повышение частоты снижает слышимый писк двигателя, зато увеличивает тепловые потери. Мы обычно подбираем настройку так, чтобы балансировать шум, нагрев и требования процесса, особенно на вентиляторах в общественных зданиях.
Как мы применяем ATV212WD75N4 преобразователь частоты Schneider Electric в проектах
Этот привод логично ставить на асинхронные двигатели насосов и вентиляторов, где важны IP55, устойчивость к помехам и готовность к диспетчеризации. Он хорошо заходит в модернизацию: когда нужно заменить старый привод, но оставить существующие датчики, релейные цепи и длинные моторные линии. По габаритам и массе заранее планируем место на стене и доступ для обслуживания, чтобы потом не упираться в двери, трубопроводы и сервисные зоны.
Если нужен привод под 75 кВт с нормальной EMC-практикой, IP55 и встроенным STO, закладывайте ATV212WD75N4 в спецификацию - поможем корректно привязать его в схему, уставки и компоновку шкафа.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность75 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение480 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP55
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
