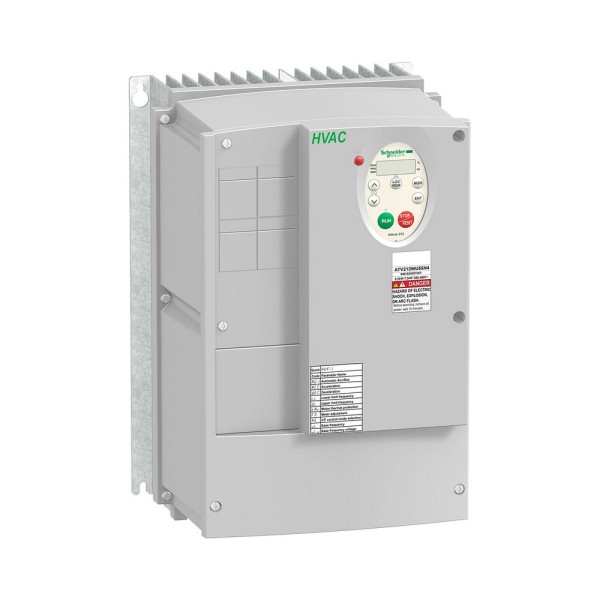

ATV212WU30N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV212WU30N4 Schneider Electric в типовом сценарии эксплуатации
На практике преобразователь частоты чаще всего ставят туда, где у механики есть инерция, переменная нагрузка и жесткие требования по электромагнитной обстановке: вентиляционные установки, насосные группы, дымоудаление, циркуляция в технологических контурах. Мы обычно начинаем подбор с вопроса не про киловатты, а про реальный режим - как часто меняется скорость, какие пуски в час, есть ли длинный моторный кабель и насколько чувствительна сеть к помехам.
ATV212WU30N4 преобразователь частоты Schneider Electric рассчитан на управление асинхронными двигателями и ориентирован на промышленную среду, где шкаф может стоять не в кондиционируемой аппаратной, а в машинном отделении или насосной. Здесь важны не только алгоритмы регулирования, но и стойкость к вибрации, влажности и ударным воздействиям - то, что в эксплуатации обычно проявляется через ложные аварии, деградацию клеммных соединений и проблемы с диагностикой.
Schneider Electric ATV212WU30N4: что дает серия Altivar Process ATV600
Серия Altivar Process ATV600 в реальной автоматизации ценится за то, что это не просто частотник для вращения двигателя, а законченное решение для процесса: у него удобная структура ввода-вывода и набор функций, которые упрощают жизнь при наладке и дальнейшем обслуживании. Когда у нас на объекте несколько одинаковых агрегатов (например, три насоса в каскаде), критично быстро повторять настройки и иметь предсказуемую логику сигналов на дискретных и аналоговых каналах. В этом классе устройств важна не номинальная цифра в паспорте, а стабильность поведения при смене условий - просадка сети, нагрев шкафа, нестабильная гидравлика.
Отдельно отметим встроенный фильтр ЭМС категории C3. В полевых условиях он снижает риск, что рядом начнут жить своей жизнью датчики 4-20 мА, ПЛК по Modbus и цепи дискретных входов. Если линия до двигателя длинная, фильтрация и корректная схема заземления обычно экономят дни на поиске источника наводок. Для объектов с протяженными кабельными трассами важно, что устройство рассчитано на работу с кабелем до 150 м при соблюдении требований по монтажу.
Монтаж и условия среды, которые обычно решают исход проекта
Мы всегда смотрим на то, где реально будет висеть привод: настенный монтаж и исполнение с IP55 хорошо подходят для помещений с пылью и брызгами, где нет смысла городить отдельный шкаф высокой степени защиты. При этом IP55 не отменяет дисциплину монтажа: правильные вводы кабелей, приток/вытяжка воздуха, сервисные зазоры и защита от прямого теплового излучения.
Важный эксплуатационный момент - работа при отрицательных температурах и в жарких помещениях. Диапазон без снижения характеристик в промышленных приводах ценен тем, что не приходится искусственно ограничивать нагрузку летом или закладывать избыточное охлаждение шкафа. Для складов ЗИП и объектов с сезонной остановкой полезна расширенная температура хранения: электроника нормально переносит консервацию при соблюдении условий упаковки и отсутствия конденсата.
По механике: стойкость к вибрации и удару по IEC 60068 - это не формальность. В насосных станциях рядом может работать трубопроводная арматура, а на вентиляции - вибронагруженные площадки. Если привод не рассчитан на такие воздействия, через год получаем плавающие ошибки по цепям управления и периодические перезапуски.
Управление, сигналы и безопасность на Schneider Electric ATV212WU30N4
Для интеграции в АСУ ТП важны два аспекта: достаточное количество каналов для обвязки и понятная логика защит. Наличие аналоговых входов и выходов позволяет делать типовые схемы: задание скорости от ПЛК по 4-20 мА, обратная связь по давлению/расходу, выдача технологического параметра в диспетчеризацию. Дискретные входы удобно использовать под внешние блокировки (например, датчик протечки, сигнал от ППУ), а релейные выходы - под индикацию состояния и аварии на промежуточные цепи.
Отдельный плюс для промышленной эксплуатации - функция STO с уровнем SIL 3. Мы применяем ее там, где нужна безопасная остановка без отключения питания всего шкафа: например, при открытии дверей ограждения, обслуживании механизма или срабатывании аварийной цепи. STO снижает требования к внешним контакторам в части функциональной безопасности и ускоряет восстановление после снятия аварии, если схема выполнена корректно.
Энергетика, тепловой режим и помехоустойчивость
Частотник в реальности живет не по каталогу, а по теплу и качеству сети. Принудительная конвекция и заданная рассеиваемая мощность означают, что шкаф нужно считать по тепловому балансу: приток воздуха, температура вокруг, запас по вентиляторам, чистота фильтров. Если этого не сделать, привод начнет уходить в термозащиту ровно в тот момент, когда нагрузка максимальная, например в жару при пиковом водоразборе.
По сети: встроенный ЭМС-фильтр и нормальная работа при промышленной частоте сети помогают держать электромагнитную совместимость в рамках, но мы все равно рекомендуем предусматривать корректное PE-подключение, короткие заземляющие проводники, разделение силовых и сигнальных трасс, а при необходимости - сетевой дроссель. Это особенно актуально, когда рядом стоят частотники других производителей, источники питания, измерительные преобразователи и чувствительная автоматика.
Практические примеры применения
- Насосная станция: плавный разгон/торможение снижает гидроудары, а аналоговый контур по датчику давления дает стабильный режим без постоянного участия оператора.
- Вентиляция и дымоудаление: управление скоростью позволяет держать расход по заданию от системы диспетчеризации, уменьшая потребление и шум в частичных режимах.
- Технологические контуры охлаждения: при переменной тепловой нагрузке привод помогает удерживать температуру, не гоняя насос на 100% и не изнашивая арматуру частыми пусками.
Если нужен привод под реальный режим и условия площадки, передайте нам параметры двигателя, длину кабеля, тип нагрузки и требования по безопасности - подберем схему включения и рекомендации по монтажу для ATV212WU30N4.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность3 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение480 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP55
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
